Стиральные машины Бош известны надежностью и долговечностью, но могут возникать проблемы с двигателем. В статье рассмотрим устройство мотора стиральной машины Бош, а также дадим рекомендации по ремонту и замене. Вы узнаете, как самостоятельно устранять неисправности, где купить детали и по каким ценам, а также стоимость услуг мастера. Эта информация будет полезна как опытным пользователям, так и новичкам в ремонте бытовой техники.
Устройство мотора стиралки Bosch
Большинство стиральных машин Bosch оснащены компактными, но мощными коллекторными моторами.

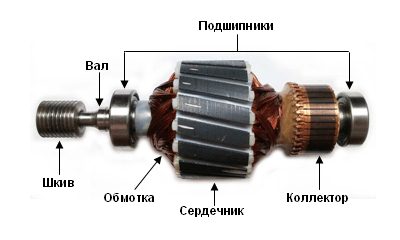

Коллекторный двигатель состоит из нескольких компонентов: корпуса (внутри которого находятся ротор, статор и обмотка), электрощеток (которые фиксируются на корпусе мотора) и тахогенератора (датчика, определяющего скорость вращения).
Этот тип двигателя может работать как от переменного, так и от постоянного тока. Щетки передают электрический ток на ротор, в обмотке формируется магнитное поле, которое запускает вращение вала (скорость вращения может варьироваться в зависимости от напряжения в сети). Через приводной ремень, натянутый на шкив, вал приводит в движение барабан.
С начала 2000-х годов ассортимент стиральных машин Bosch пополнился моделями с современными инверторными двигателями. Эта компактная конструкция включает магнитный ротор и обойму с катушками (статором).
В отличие от коллекторного мотора, инверторный двигатель устанавливается непосредственно на барабан стиральной машины, а ток на обмотку подается инвертором вместо графитовых щеток.
Отсутствие графитовых щеток и приводного ремня позволяет инверторному двигателю работать значительно дольше без необходимости в ремонте.
Чтобы определить тип мотора, не разбирая стиральную машину, можно ориентироваться на параметры частоты вращения и мощности (эти данные указаны в паспорте устройства). Если мощность составляет 300-800 Вт, а число оборотов достигает 15000 об/мин, это свидетельствует о наличии коллекторного мотора. Частота вращения в диапазоне 16000-20000 об/мин и мощность 400-800 Вт указывают на то, что в стиральной машине установлен инверторный двигатель.
https://youtube.com/watch?v=1zJGiOV1Q-8
Как заменить?
Замена или ремонт неисправного мотора стиральной машины Bosch включает в себя несколько ключевых этапов:
- подготовка,
- снятие устройства,
- диагностика поврежденного узла, по итогам которой осуществляется ремонт или установка нового мотора.
| Проблема | Возможная причина | Решение |
|---|---|---|
| Двигатель не запускается | Обрыв обмотки двигателя | Замена двигателя |
| Двигатель гудит, но не вращается | Заблокирован барабан | Проверить и удалить посторонние предметы, проверить подшипники |
| Двигатель работает с перебоями | Износ угольных щеток | Замена угольных щеток |
| Двигатель сильно греется | Перегрузка двигателя | Уменьшить загрузку белья, проверить на наличие короткого замыкания |
| Двигатель искрит | Износ коллектора | Замена двигателя или ремонт коллектора (если возможно) |
| Посторонние шумы из двигателя | Износ подшипников двигателя | Замена подшипников двигателя |
| Запах гари из двигателя | Короткое замыкание обмотки | Замена двигателя |
| Ошибка на дисплее, связанная с двигателем | Неисправность тахогенератора | Замена тахогенератора или двигателя |
| Двигатель работает, но барабан не вращается | Обрыв приводного ремня | Замена приводного ремня |
| Двигатель работает, но не развивает достаточную мощность | Неисправность конденсатора (для асинхронных двигателей) | Замена конденсатора |
Интересные факты
Вот несколько интересных фактов о ремонте и замене двигателя стиральной машины Bosch:
-
Типы двигателей: Стиральные машины Bosch могут быть оснащены различными типами двигателей, включая асинхронные и инверторные. Инверторные двигатели более эффективны и тихи в работе, что делает их популярным выбором в современных моделях. При замене двигателя важно учитывать его тип, чтобы обеспечить совместимость с остальными компонентами машины.
-
Диагностика неисправностей: Перед заменой двигателя важно провести тщательную диагностику. Часто проблемы могут быть вызваны не самим двигателем, а другими компонентами, такими как щетки, проводка или электронный модуль управления. Использование мультиметра и специализированных диагностических инструментов может помочь точно определить источник проблемы.
-
Самостоятельный ремонт: Многие владельцы стиральных машин Bosch могут самостоятельно заменить двигатель, если у них есть базовые навыки работы с инструментами и понимание электрических схем. Однако важно следовать инструкциям производителя и соблюдать меры безопасности, так как работа с электрическими компонентами может быть опасной. В некоторых случаях стоит обратиться к профессионалам, чтобы избежать повреждений и гарантировать правильную установку.
https://youtube.com/watch?v=LiccS1eUrWk
Подготовка
Перед началом ремонтных работ важно отключить стиральную машину от электрической сети (безопасность на первом месте), а также от систем водоснабжения и канализации. Обесточенный прибор следует отодвинуть от стен, чтобы обеспечить удобный доступ ко всем сторонам корпуса стиральной машины.
Чтобы ничто не отвлекало от процесса ремонта двигателя, стоит заранее подготовить необходимый набор инструментов: отвертки (плоская и крестовая), ключи (включая ключ типа «звездочка»), пассатижи, молоток и кусачки.
Снятие узла
Для того чтобы снять двигатель стиральной машины Bosch, следует выполнить несколько последовательных шагов:
- Открутите крепежные элементы, которые держат заднюю панель, и снимите ее с корпуса.
- Прокручивая шкив, осторожно снимите приводной ремень.
- Найдите двигатель, расположенный под баком.
- Отсоедините провода от клемм мотора.
- С помощью накидного ключа открутите два болта, фиксирующих двигатель.
- Осторожно покачивая мотор, извлеките его из корпуса стиральной машины.
Чтобы избежать ошибок при повторном подключении и сборке, рекомендуется фиксировать все этапы демонтажа на фотографии или видео.
Диагностика
Двигатель следует установить на ровную и хорошо освещенную поверхность, после чего можно начинать диагностику.
Первым шагом является переключение провода обмотки с ротора на статор, после чего подается напряжение. Если вал не вращается — это указывает на необходимость замены мотора, если же движение присутствует — двигатель подлежит ремонту.
На втором этапе необходимо проверить угольные щетки. Эти небольшие детали, расположенные по бокам корпуса, обеспечивают передачу электрической энергии на обмотку ротора. Со временем щетки изнашиваются, и в результате, не получая необходимую энергию, мотор перестает функционировать.
Чтобы определить длину щетки, выполните следующие действия:
- отключите провод от футляра щетки;
- сдвиньте контакт;
- растяните пружину;
- извлеките щетку.
Минимально допустимая длина угольной щетки составляет 1,5-2 см. Если длина меньше, это является основанием для замены изношенного элемента.
Третий этап — проверка ламелей (металлические пластины, передающие электричество ротору). Ламели крепятся на валу двигателя. В процессе работы стиральной машины они могут начать отслаиваться, что блокирует передачу электричества. Даже незначительное отслаивание ламелей — это сигнал к необходимости замены мотора.
Четвертый этап — тестирование обмотки. Для этого мультиметр переводится в режим «Сопротивление», и щупы прикладываются к валу двигателя для анализа результата. Если сопротивление менее 20 Ом — это указывает на короткое замыкание, а если более 200 Ом — на обрыв обмотки. Обрыв или короткое замыкание — это прямое основание для замены мотора стиральной машины.
Ремонт и перемотка электромотора стиральной машины Bosch — смотрите в видео:
https://youtube.com/watch?v=DnpUgzGPKis
Как отремонтировать?
Ремонт двигателя своими руками возможен, если проблема не вызвана коротким замыканием, обрывом обмотки или отсоединением ламелей. В большинстве случаев восстановление работоспособности мотора осуществляется заменой угольных щеток.
Порядок действий:
- Удалите крепежные элементы, фиксирующие щетки.
- Очистите посадочное место от пыли и загрязнений.
- Установите новые щетки на подготовленное место.
Щетки в стиральной машине заменяются только парами. Новые элементы следует подбирать по серийному номеру двигателя.
Подключение новой детали
Установка нового мотора своими руками не представляет особой сложности, если строго следовать определенной последовательности действий:
- Подбираем двигатель, соответствующий по мощности, форме крепления и другим техническим характеристикам, и аккуратно вставляем его втулками в посадочные места, фиксируя корпус с помощью крепежных элементов.
- Подключаем проводку силового узла (в этом помогут заранее сделанные фотографии или видеозаписи).
- Аккуратно натягиваем ремень привода, прокручивая колесо шкива.
- Устанавливаем заднюю панель на прежнее место и фиксируем ее с помощью крепежных болтов.
После завершения сборки корпуса стиральной машины, подключаем прибор к коммуникациям, вставляем вилку сетевого шнура в розетку и запускаем тестовую стирку.
Где купить и по какой цене?
Эффективность работы стиральной машины после ремонта во многом зависит от установленного мотора. Чтобы сделать правильный выбор, перед тем как отправиться в магазин, стоит уточнить следующие данные:
- серийный номер мотора,
- название,
- модель,
- номер и год выпуска стиральной машины.
Необходимую информацию можно найти на специальной табличке, которая расположена на задней панели устройства, или в паспорте прибора.
Рекомендуется приобретать мотор для стиральной машины в магазинах, которые специализируются на запчастях для бытовой техники Bosch. Также полезно заранее ознакомиться с отзывами о выбранном продавце (магазине).
Такой подход поможет избежать рисков покупки подделок или некачественных двигателей. Стоимость мотора для стиральной машины Bosch колеблется в диапазоне 2000-4500 рублей.
Вызов мастера
Отсутствие желания, времени, опыта или необходимых знаний для ремонта или замены двигателя стиральных машин Bosch является весомым основанием для обращения к профессионалам в сервисные центры.
Контактные данные можно найти в паспорте устройства (обычно они указаны на последней странице), спросить у знакомых или друзей, либо воспользоваться поисковыми системами в интернете.
При оформлении заявки обязательно нужно сообщить менеджеру о сути проблемы, указать модель, серийный номер и год выпуска стиральной машины.
В среднем стоимость замены мотора составит около 3500 рублей. Диагностика проводится бесплатно, а новый силовой узел оплачивается отдельно. Полная оплата за выполненный ремонт возможна только после проведения тестовой стирки!
Заключение
Знание конструкции мотора и навыки ремонта силовых компонентов стиральной машины дают возможность самостоятельно вернуть бытовую технику в рабочее состояние. Если у вас нет базовых знаний о ремонте или замене двигателя, лучше обратиться к профессионалам за помощью.
Общие признаки неисправности двигателя
Неисправности двигателя стиральной машины могут проявляться различными признаками, которые могут указывать на необходимость ремонта или замены. Важно уметь распознавать эти симптомы, чтобы своевременно принять меры и избежать более серьезных поломок.
Первым и наиболее очевидным признаком неисправности является отсутствие вращения барабана. Если при включении машины вы не слышите характерного звука работы двигателя, а барабан остается неподвижным, это может свидетельствовать о проблемах с двигателем. В таких случаях стоит проверить, поступает ли питание на двигатель и работает ли управляющая электроника.
Другим признаком может быть странный шум, исходящий из области двигателя. Это может быть вызвано износом подшипников или другими механическими повреждениями. Если вы слышите скрежет или стук, это может указывать на необходимость замены деталей или даже всего двигателя.
Также стоит обратить внимание на вибрацию стиральной машины. Если она начинает сильно вибрировать во время отжима, это может быть связано с неправильной установкой машины, но также может указывать на проблемы с двигателем или его креплениями. Вибрация может привести к дополнительным повреждениям, поэтому важно разобраться в причине как можно скорее.
Не менее важным признаком является перегрев двигателя. Если вы заметили, что машина становится слишком горячей во время работы, это может быть следствием перегрузки или неисправности в системе охлаждения. Перегрев может привести к серьезным повреждениям, поэтому в таких случаях рекомендуется немедленно отключить машину от сети и обратиться к специалисту.
Наконец, стоит упомянуть о появлении ошибок на дисплее стиральной машины. Современные модели часто оснащены системой самодиагностики, которая может выдавать коды ошибок, указывающие на проблемы с двигателем. Ознакомьтесь с инструкцией к вашей модели, чтобы понять, что означает тот или иной код, и какие действия следует предпринять.
Распознавание этих признаков поможет вам своевременно выявить проблемы с двигателем стиральной машины Бош и принять необходимые меры для их устранения. При возникновении любых подозрений на неисправность рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.
Советы по уходу за двигателем стиральной машины
Уход за двигателем стиральной машины Бош является важной частью общего обслуживания устройства. Правильный уход может значительно продлить срок службы двигателя и предотвратить его поломку. Ниже приведены несколько рекомендаций, которые помогут вам поддерживать двигатель в хорошем состоянии.
Регулярная чистка
Одним из основных аспектов ухода за двигателем является его регулярная чистка. Пыль и грязь, накапливающиеся на двигателе, могут привести к перегреву и снижению эффективности работы. Рекомендуется периодически отключать машину от сети и аккуратно очищать двигатель от пыли с помощью мягкой щетки или влажной тряпки. Обратите внимание, чтобы влага не попала внутрь двигателя.
Проверка соединений
Регулярно проверяйте электрические соединения и контакты, которые идут к двигателю. Ослабленные или корродированные соединения могут вызвать перебои в работе двигателя. Убедитесь, что все провода надежно закреплены и не имеют повреждений. Если вы заметили коррозию, очистите контакты с помощью специального средства для удаления ржавчины.
Контроль за уровнем вибрации
Стиральная машина должна работать без излишней вибрации. Если вы заметили, что машина сильно вибрирует во время отжима, это может указывать на проблемы с двигателем или его креплениями. Проверьте, правильно ли установлена машина, и убедитесь, что она стоит на ровной поверхности. Если проблема сохраняется, возможно, потребуется обратиться к специалисту для диагностики.
Своевременная замена подшипников
Подшипники двигателя играют ключевую роль в его работе. Если вы слышите посторонние звуки, такие как скрежет или гул, это может быть признаком износа подшипников. В таком случае их следует заменить как можно скорее, чтобы избежать серьезных повреждений двигателя. Замена подшипников — это сложная процедура, требующая определенных навыков, поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.
Использование качественных моющих средств
При использовании стиральной машины важно выбирать качественные моющие средства, которые не только эффективно очищают белье, но и не наносят вреда внутренним компонентам машины, включая двигатель. Избегайте использования слишком агрессивных химикатов, которые могут повредить детали машины.
Регулярное техническое обслуживание
Не забывайте о регулярном техническом обслуживании стиральной машины. Это включает в себя не только уход за двигателем, но и проверку других компонентов, таких как насос, фильтры и шланги. Регулярное обслуживание поможет выявить потенциальные проблемы на ранних стадиях и избежать дорогостоящего ремонта в будущем.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы двигателя вашей стиральной машины Бош и обеспечить ее надежную работу на протяжении многих лет.
Часто задаваемые вопросы (FAQ)
Как определить, что двигатель стиральной машины Бош требует ремонта или замены?
Существует несколько признаков, которые могут указывать на проблемы с двигателем стиральной машины. Если вы заметили один или несколько из следующих симптомов, это может быть сигналом о необходимости ремонта или замены двигателя:
- Неисправности в работе: Если стиральная машина не запускается, не вращает барабан или останавливается в процессе стирки, это может указывать на проблемы с двигателем.
- Шумы и вибрации: Посторонние звуки, такие как скрежет или гул, а также чрезмерные вибрации во время работы могут свидетельствовать о повреждении подшипников или других компонентов двигателя.
- Запах гари: Если вы чувствуете запах гари, это может указывать на перегрев двигателя, что может привести к его выходу из строя.
- Ошибки на дисплее: Некоторые модели стиральных машин Бош могут отображать коды ошибок, связанные с неисправностями двигателя. Ознакомьтесь с руководством пользователя для расшифровки этих кодов.
Как выполнить диагностику двигателя стиральной машины Бош?
Для диагностики двигателя стиральной машины можно воспользоваться следующими шагами:
- Проверка электропитания: Убедитесь, что стиральная машина подключена к электросети и что в розетке есть напряжение. Проверьте предохранители и автоматические выключатели.
- Осмотр проводки: Проверьте состояние проводов, соединяющих двигатель с платой управления. Изолированные или поврежденные провода могут быть причиной неисправности.
- Тестирование двигателя: С помощью мультиметра проверьте сопротивление обмоток двигателя. Нормальное значение должно быть в пределах 1-10 Ом. Если сопротивление значительно выше или ниже, это может указывать на короткое замыкание или обрыв.
- Проверка подшипников: Проверьте подшипники на наличие люфта и износа. Если они изношены, это может привести к неправильной работе двигателя.
Когда стоит заменить двигатель стиральной машины Бош?
Замена двигателя может быть необходима в следующих случаях:
- Серьезные повреждения: Если двигатель имеет механические повреждения, такие как трещины или деформации, его замена будет более целесообразной.
- Высокая стоимость ремонта: Если стоимость ремонта двигателя превышает 50% от стоимости нового двигателя, рекомендуется рассмотреть вариант замены.
- Старение устройства: Если ваша стиральная машина старая и требует частого ремонта, возможно, стоит инвестировать в новую модель.
Как заменить двигатель стиральной машины Бош самостоятельно?
Если вы решили заменить двигатель самостоятельно, следуйте этим шагам:
- Подготовка: Отключите стиральную машину от электросети и отключите подачу воды.
- Демонтаж: Снимите заднюю панель стиральной машины, чтобы получить доступ к двигателю. Отсоедините все провода и крепления, удерживающие двигатель на месте.
- Установка нового двигателя: Установите новый двигатель, подключите все провода и закрепите его на месте. Убедитесь, что все соединения надежны.
- Тестирование: После завершения установки соберите стиральную машину и проведите тестовый запуск, чтобы убедиться, что все работает корректно.
Заключение
Ремонт и замена двигателя стиральной машины Бош — это задача, требующая внимательности и аккуратности. Если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать дополнительных повреждений устройства.
