Стиральные машины Индезит зарекомендовали себя как надежные и долговечные, но со временем могут возникнуть неисправности, требующие разборки. В статье представлена пошаговая инструкция по разборке стиральной машины Индезит с горизонтальной и вертикальной загрузкой. Вы узнаете, как правильно разобрать и собрать устройство, а также о распространенных ошибках и способах их избежать. Эта информация будет полезна как опытным мастерам, так и новичкам, желающим самостоятельно отремонтировать свой прибор.
Подготовка к разборке
Перед началом процедуры важно выбрать подходящее место для выполнения работ. Чаще всего стиральные машины располагаются в ванной комнате, однако ее размеры могут не позволить качественно разобрать устройство. Помещение должно быть хорошо освещено, а мастеру потребуется пространство для размещения снятых деталей. Поэтому оптимальным вариантом будет вынести машинку на улицу.
Также стоит заранее подумать о способах фиксации процесса разборки на фото. Наличие изображений значительно упростит сборку устройства в дальнейшем.
Необходимые инструменты для выполнения работ:
- Отвертки различных форм и размеров. Крестовая отвертка удобна для откручивания винтов, а плоская – для поддевания зажимов и перемещения фиксаторов.
- Молоток. Он пригодится, если потребуется заменить подшипники.
- Плоскогубцы.
- Ключи разных размеров.
- Деревянный брусок.
https://youtube.com/watch?v=XB-kiSF0DIo

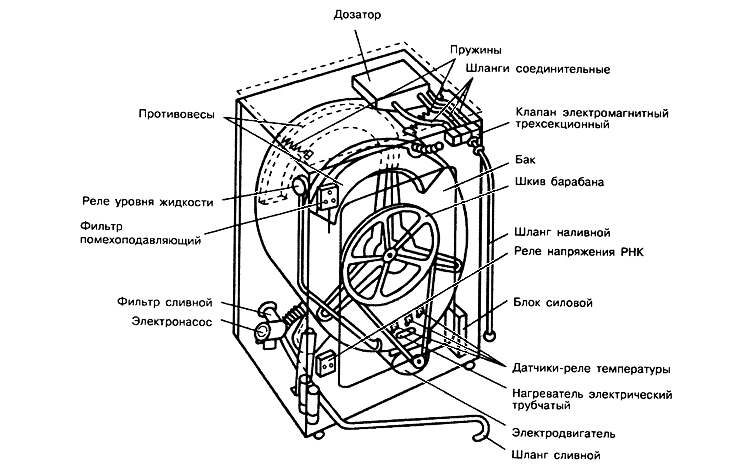

Схемы устройства стиралок Indesit
Специалисты по ремонту бытовой техники отмечают, что конструкции стиральных машин Индезит во многом аналогичны схемам устройств Аристон. Некоторые компоненты могут быть взаимозаменяемыми. Однако, между различными моделями имеются свои особенности. Поэтому для каждой из них производитель создает индивидуальную схему.
Полезно иметь под рукой чертеж той стиральной машины, с которой вы собираетесь работать. Также будет полезна схема электроники устройства. Это особенно важно, если предстоит заниматься ремонтом модуля управления.
| Этап | Действие | Инструменты |
|---|---|---|
| 1. Подготовка | Отключите машину от электросети и водопровода. | Отвертка, гаечный ключ |
| 2. Снятие верхней крышки | Открутите винты на задней панели, сдвиньте крышку назад и поднимите. | Отвертка |
| 3. Снятие панели управления | Отсоедините провода, открутите винты и аккуратно снимите панель. | Отвертка, плоскогубцы |
| 4. Снятие передней панели | Откройте люк, снимите резиновую манжету, открутите винты и снимите панель. | Отвертка, плоскогубцы |
| 5. Снятие задней панели | Открутите винты и снимите заднюю панель. | Отвертка |
| 6. Доступ к внутренним компонентам | Теперь у вас есть доступ к баку, двигателю, насосу и другим деталям. | — |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой стиральной машины Индезит:
-
Конструкция и доступность: Стиральные машины Индезит разработаны с учетом удобства обслуживания. Многие модели имеют съемные панели и легко доступные компоненты, что позволяет пользователям самостоятельно проводить диагностику и ремонт без необходимости обращения в сервисный центр.
-
Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и перекрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.
-
Полезные инструменты: Для разборки стиральной машины Индезит обычно достаточно иметь под рукой несколько основных инструментов, таких как крестовая и плоская отвертки, гаечные ключи и плоскогубцы. Однако, в некоторых случаях может понадобиться и специальный инструмент, например, для снятия барабана или насоса, что делает процесс более интересным для тех, кто любит работать с техникой.
https://youtube.com/watch?v=kelKEOnqe8w
Разбираем бытовой прибор
Разборка стиральной машины Индезит будет варьироваться в зависимости от типа загрузки: вертикальной или горизонтальной. Наиболее популярными являются модели с горизонтальной загрузкой, хотя на рынке также можно встретить устройства с вертикальной загрузкой.
С горизонтальной загрузкой
В одной статье невозможно охватить все модели стиральных машин Indesit, так как их количество превышает несколько десятков. Тем не менее, существует универсальный алгоритм, который можно адаптировать для большинства моделей этой марки с небольшими изменениями.
Первым делом необходимо отключить устройство от электросети и водоснабжения, а затем слить оставшуюся воду. Даже если стиральная машина не использовалась долгое время, в ней может остаться жидкость.
Порядок действий следующий:
- подготовьте емкость для слива воды;
- подключите заборный шланг к задней панели;
- откройте небольшую дверцу в нижней части устройства, обычно она находится под люком;
- открутите пробку, поворачивая ее против часовой стрелки;
- слейте воду через шланг;
- уберите емкость с жидкостью;
- извлеките отсек для моющих средств, прижав центральный замок и вытащив деталь.
После выполнения этих начальных шагов можно переходить к основной части работы. Начните с демонтажа верхней крышки, которая крепится двумя саморезами, расположенными в верхних углах сзади. Их нужно открутить с помощью крестовой отвертки.
Следующий этап — откручивание крышки сервисного люка, который находится на задней стенке и фиксируется шестью болтами. После снятия крышки вы сможете увидеть внутренние компоненты, в первую очередь ремень, который необходимо снять.
Далее следует разбор передней панели, которая также крепится двумя саморезами. Для их выкручивания используйте фигурную отвертку. Один из винтов находится над лотком для моющих средств.
После того как все саморезы будут удалены, приступите к отсоединению проводов от платы. Это довольно простая задача — достаточно вынуть разъем из гнезда. На этом этапе полезно сделать фотографию для дальнейшей сборки.
Чтобы добраться до модуля управления, потребуется снять двигатель. Доступ к нему осуществляется через задний люк, который уже был снят. Затем аккуратно отсоедините провода, ведущие к ТЭНу и температурному датчику. После этого снимите панель управления, которая также фиксируется болтами.
Снятие ТЭНа, расположенного за мотором под баком, является более сложной задачей. Он удерживается гайкой, а отверстие уплотнено манжетой, что защищает нагревательный элемент от воды. Снимать ТЭН следует только в случае подозрения на его неисправность; в остальных случаях его можно оставить. Извлекать ТЭН нужно аккуратно, раскачивая его.
Дальнейшие действия:
- Разбор дренажной системы. Сначала снимите крышку, под которой находится сливной фильтр (он уже пуст, так как вода была слита заранее). Открутите болты, крепящие фильтр к корпусу, и подталкивайте деталь внутрь. Затем снимите патрубок, соединяющий сливной насос и фильтр, используя плоскогубцы. Будьте готовы к тому, что может снова потечь вода.
- Снятие амортизаторов. Первый амортизатор крепится к верхней стенке бака на трех болтах. После их откручивания аккуратно уберите противовес. Еще два амортизатора находятся снизу и сверху за лицевой панелью, их также следует демонтировать.
- Демонтаж манжеты и хомута. Подденьте хомут отверткой и проведите по окружности, пока он не дойдет до крепления, которое нужно открутить. Затем уберите хомут, а манжету заправьте в корпус.
- Снятие бака. В стиральных машинах Indesit бак неразборный и крепится на пружинах. Если необходимо добраться до барабана, его придется распилить.
- Демонтаж клапана впуска воды и прессостата. К клапану впуска воды подойдите с задней стороны устройства. Прежде чем снять прессостат, отключите провода. Затем просто извлеките его из пластиковой ниши.
Теперь можно перейти к тем действиям, ради которых проводился разбор стиральной машины. Как снять крышку со стиральной машины Indesit, вы сможете узнать из этой статьи.
Как разобрать стиралку Индезит, подскажет видео:
https://youtube.com/watch?v=1h-jEU2ZPSE
С вертикальной
Владельцы стиральных машин с вертикальной загрузкой также могут столкнуться с необходимостью их разборки. В целом, процесс будет аналогичен тому, который описан выше, поскольку набор компонентов в устройствах схожий:
- датчики;
- двигатель;
- бак;
- ремень;
- амортизаторы и другие элементы.
Ключевое отличие заключается в том, что ось вертикальной стиральной машины поддерживается двумя подшипниками, а барабан имеет отверстие, направленное вверх.
Основные этапы:
- Удаление панели управления. Ее нужно сдвинуть к себе, после чего осторожно отсоединить электрические контакты.
- Далее необходимо открутить верхнюю крышку и боковые панели.
- Отсоединить хомут, который крепит барабан.
- Затем поочередно извлекаются все внутренние детали.
Как собрать?
Собрать стиральную машину Индезит довольно просто. Вам нужно лишь выполнить все шаги в обратном порядке, опираясь на свои заметки или фотографии.
Ключевые этапы:
- если бак был разобран, его необходимо собрать, затем установить в корпус и подключить шланги;
- вернуть на место мотор и зафиксировать ранее снятые провода;
- вставить ТЭН в предусмотренные пазы;
- установить верхний противовес;
- вернуть проводку на прежнее место;
- подключить панель управления;
- надеть ремень;
- выправить манжету и установить хомут;
- вкрутить фильтр и закрыть фальш-панель;
- установить лоток для порошка;
- зафиксировать все датчики.
После этого останется только собрать корпус, и ваша техника будет готова к использованию.
Какие могут возникнуть сложности и как их преодолеть?
Проблемы, которые могут возникнуть при разборке стиральной машины Индезит:
- Чтобы избежать трудностей с обратной сборкой, детали следует выкручивать осторожно, не прикладывая чрезмерных усилий. Это поможет предотвратить деформацию корпуса и элементов, а также избежать срыва резьбы. Использовать молоток и другие ударные инструменты стоит только в самых крайних случаях.
- Для предотвращения образования большой лужи на полу, рекомендуется заранее слить воду из машины. Кроме того, наличие жидкости внутри устройства может привести к повреждению деталей, если они соприкоснутся с водой.
- Утрата болтов может создать сложности при поиске аналогичных креплений. Поэтому во время разборки их следует помещать в отдельную коробку.
В этом разделе представлено множество полезных и ценных советов по ремонту стиральных машин Индезит.
Заключение
С наличием четкой инструкции по разборке стиральной машины Индезит, выполнить эту задачу достаточно просто. Тем не менее, начинать работу стоит только при наличии хотя бы базового опыта в подобных делах. В противном случае, разумнее будет обратиться к специалистам для ремонта вашей бытовой техники.
Необходимые инструменты и материалы
Перед тем как приступить к разборке стиральной машины Индезит, важно подготовить все необходимые инструменты и материалы. Это поможет избежать лишних затрат времени и усилий в процессе работы. Вот список того, что вам может понадобиться:
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что они подходят для винтов, которые вы будете откручивать.
- Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки и болты, которые могут быть использованы в конструкции машины.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и хомутов.
- Ключи для сантехники: Если в вашей модели стиральной машины есть элементы, требующие сантехнического ключа, обязательно подготовьте его заранее.
- Нож: Обычный канцелярский нож может понадобиться для аккуратного разрезания изоляции или удаления старых уплотнителей.
- Мягкая тряпка: Используйте тряпку для протирания деталей и удаления лишней влаги, чтобы избежать коррозии и повреждений.
- Контейнеры для мелких деталей: Подготовьте несколько контейнеров или пакетиков для хранения винтов, шайб и других мелких деталей, чтобы не потерять их во время разборки.
- Перчатки: Рекомендуется использовать перчатки, чтобы защитить руки от острых краев и загрязнений.
- Фонарик: Если разборка будет происходить в плохо освещенном месте, фонарик поможет вам лучше видеть детали и соединения.
- Инструкция по эксплуатации: Не забудьте иметь под рукой руководство пользователя вашей стиральной машины. В нем могут быть указаны важные моменты, касающиеся разборки и сборки.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс разборки стиральной машины Индезит и избежать возможных проблем. Убедитесь, что у вас есть достаточно времени и терпения, чтобы выполнить все шаги аккуратно и без спешки.
Безопасность при разборке
Перед тем как приступить к разборке стиральной машины Индезит, необходимо уделить особое внимание вопросам безопасности. Правильные меры предосторожности помогут избежать травм и повреждений как самой машины, так и вашего здоровья.
Во-первых, обязательно отключите стиральную машину от электросети. Это можно сделать, вытащив вилку из розетки. Не стоит полагаться на автоматические выключатели, так как они могут не сработать в случае короткого замыкания.
Во-вторых, перед началом работы убедитесь, что в баке машины нет воды. Для этого запустите программу отжима, чтобы слить оставшуюся воду, или используйте специальный сливной шланг, если он имеется в вашей модели. Наличие воды в баке может привести к затоплению и повреждению электрических компонентов.
Третьим важным шагом является подготовка рабочего места. Убедитесь, что у вас достаточно пространства для разборки машины и размещения всех деталей. Уберите лишние предметы, которые могут помешать работе, и обеспечьте хорошее освещение.
Также рекомендуется использовать защитные перчатки и очки. Это поможет защитить ваши руки от острых краев и возможных повреждений, а глаза — от мелких частиц, которые могут вылететь во время разборки.
Не забудьте подготовить необходимые инструменты: отвертки (плоская и крестовая), ключи, плоскогубцы и, возможно, специальный инструмент для снятия некоторых деталей. Убедитесь, что все инструменты находятся под рукой, чтобы не отвлекаться во время работы.
Наконец, если у вас нет опыта в разборке бытовой техники, рекомендуется заранее ознакомиться с инструкцией к вашей модели стиральной машины. Это поможет вам лучше понять, как устроена машина и какие детали могут потребовать особого внимания при разборке.
Следуя этим рекомендациям, вы сможете безопасно разобрать стиральную машину Индезит и избежать неприятных ситуаций.
Обслуживание и профилактика после сборки
После завершения разборки и последующей сборки стиральной машины Индезит, важно уделить внимание ее обслуживанию и профилактике. Это поможет избежать возможных поломок и продлить срок службы устройства. Рассмотрим основные шаги, которые необходимо предпринять.
1. Проверка герметичности соединений
После сборки стиральной машины необходимо убедиться, что все соединения, включая шланги и уплотнители, установлены правильно и герметично. Для этого:
- Подключите машину к водопроводу и запустите короткий цикл стирки без белья.
- Наблюдайте за местами соединений на предмет утечек воды.
- Если обнаружите утечку, отключите машину и проверьте, правильно ли установлены шланги и уплотнители.
2. Очистка фильтров
Фильтры стиральной машины играют важную роль в ее работе. После сборки рекомендуется:
- Проверить и очистить фильтр насоса от возможных загрязнений и накипи.
- Очистить фильтр заливного шланга, если он есть, от грязи и налета.
Это поможет избежать засоров и обеспечит нормальную работу машины.
3. Проверка работы двигателя и насосов
После сборки важно убедиться, что двигатель и насосы работают корректно. Для этого:
- Запустите несколько циклов стирки с различными режимами, чтобы проверить работу всех функций.
- Обратите внимание на шумы, которые могут указывать на неправильную установку или износ деталей.
4. Регулярная профилактика
Для поддержания стиральной машины в хорошем состоянии рекомендуется проводить регулярное обслуживание:
- Очистка барабана от накипи и загрязнений с помощью специальных средств.
- Проверка состояния шлангов и уплотнителей на наличие трещин или износа.
- Периодическая проверка и очистка фильтров.
5. Правильное использование
Соблюдение рекомендаций по эксплуатации стиральной машины также играет важную роль в ее долговечности. Не перегружайте машину, используйте правильные моющие средства и следуйте инструкциям по уходу за устройством.
Следуя этим простым рекомендациям, вы сможете обеспечить надежную и долгую работу вашей стиральной машины Индезит после ее разборки и сборки.
