Пошаговая инструкция, как разобрать стиральную машину Атлант самостоятельно

Стиральные машины Атлант, как и любое бытовое оборудование, могут требовать ремонта или обслуживания, что иногда подразумевает разборку. В этой статье представим пошаговую инструкцию по разборке стиральной машины Атлант с фронтальной и вертикальной загрузкой. Вы узнаете о схеме устройства машины, что упростит процесс разборки. Также расскажем, как правильно собрать прибор, чтобы избежать ошибок и обеспечить его бесперебойную работу.

Подготовка к разборке

Чтобы процесс разборки стиральной машины Атлант прошел как можно быстрее, необходимо тщательно подготовиться.

Прежде всего, следует собрать нужный набор инструментов:

• отвертки (плоская и крестовая);
• пассатижи;
• гаечные и накидные ключи;
• молоток;
• дополнительные материалы (ветошь, таз или ведро).

Использование шуруповерта и жидкости WD-40 значительно упростит и ускорит процесс откручивания крепежных элементов, которые могут быть покрыты накипью или ржавчиной.

Следующий важный шаг — подготовка самой стиральной машины. Убедитесь, что вы отодвинули прибор от стены и установили его на ровной и устойчивой поверхности. Отключите машину от электросети, закройте кран подачи воды и отсоедините шланги для подачи и слива воды.

https://youtube.com/watch?v=6jmmVjN2LL0

Схема устройства СМА

Внутреннее строение представляет собой совокупность компонентов и механизмов, которые в гармоничном взаимодействии обеспечивают эффективную стирку и надежную работу стиральной машины Атлант. Ключевые элементы и механизмы:

Интересные факты

Вот несколько интересных фактов, связанных с разборкой стиральной машины Атлант:

1. Конструкция и доступность: Стиральные машины Атлант имеют модульную конструкцию, что облегчает процесс разборки. Многие детали, такие как насосы и фильтры, расположены так, чтобы их можно было легко заменить без необходимости разбирать всю машину. Это делает обслуживание более доступным для пользователей.

2. Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и перекрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.

3. Инструменты и подготовка: Для разборки стиральной машины Атлант обычно достаточно иметь под рукой несколько основных инструментов, таких как крестовая и плоская отвертка, а также ключи. Однако, чтобы избежать потери деталей, рекомендуется заранее подготовить контейнер для крепежа и записывать последовательность разборки. Это поможет при сборке машины обратно.

https://youtube.com/watch?v=-2lXTcTAaFQ

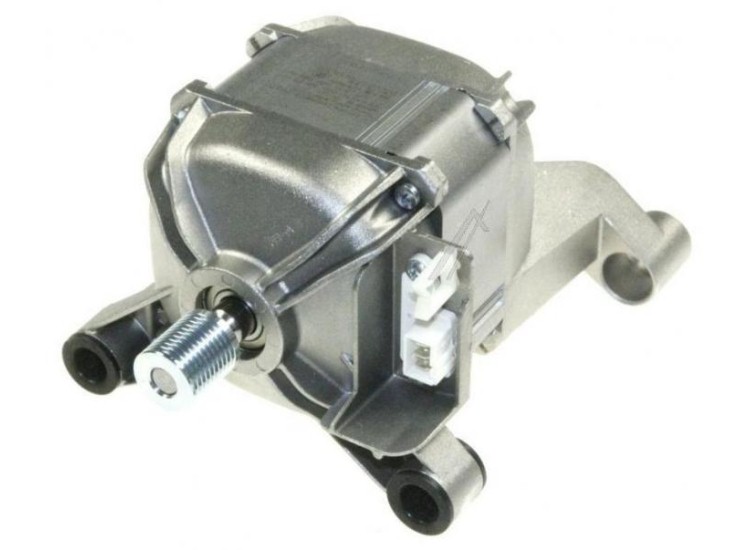

Мотор и ремень привода

Обеспечивают вращение барабана во время стирки и отжима. При нажатии кнопки «Пуск» модуль управления отправляет сигнал, который инициирует вращение двигателя. Двигатель, в свою очередь, через шкив и ремень привода приводит в движение барабан.

В стиральных машинах марки Атлант используются коллекторные моторы, которые чувствительны к резким колебаниям напряжения. Чтобы гарантировать стабильную работу устройства, рекомендуется подключать его к электросети через стабилизатор напряжения.

Скорость вращения (число оборотов в минуту) регулируется небольшим датчиком — тахогенератором.

Бак

Наиболее значимый компонент внутренней конструкции. Стиральные машины Атлант могут иметь баки, выполненные как из прочного пластика, так и из нержавеющей стали. Обычно это разборные элементы, состоящие из двух половинок, которые защищают металлический перфорированный барабан, изготовленный из нержавейки.

Ребра, расположенные на поверхности барабана, способствуют равномерному распределению белья и повышают эффективность стирки.

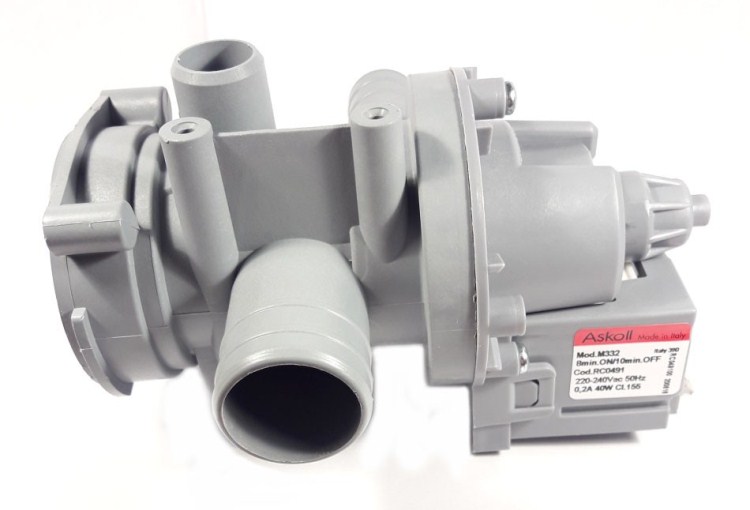

Сливной насос

Узел, обеспечивающий оперативное удаление воды из барабана после завершения стирки. Стиральная машина Атлант оборудована роторным асинхронным насосом для слива.

При получении соответствующего сигнала от управляющего модуля активируется вращение лопастей крыльчатки, которые отвечают за отвод отработанной воды из барабана в канализационную трубу.

Двигаясь по сливным трубкам, вода проходит через сливной фильтр, который защищает насос от мелких предметов и мусора, накопившихся в процессе стирки.

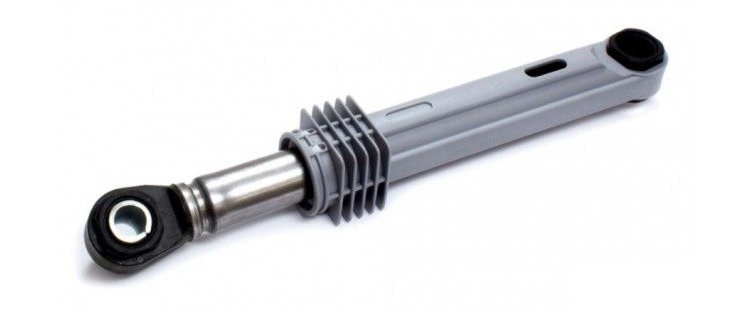

Амортизаторы (демпферы, пружины)

Необходимы для того, чтобы при высоких оборотах стирки или отжима бак не колебался, что может привести к повреждению соседних компонентов внутренней конструкции стиральной машины.

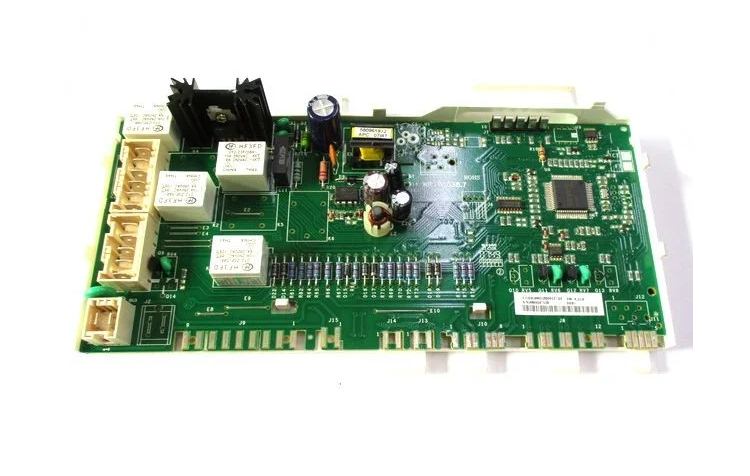

Модуль управления

Координатор — это ключевой элемент, который управляет всеми процессами внутри стиральной машины. Именно в модуль управления поступают сигналы от всех компонентов устройства. Анализируя эти данные, модуль принимает решение о запуске или остановке стирки, а также задает алгоритм для выполнения конкретной программы.

Стиральная машина Атлант оборудована системой самодиагностики. Если в процессе стирки возникает сбой, модуль управления получает соответствующий сигнал, который отображается в виде кода ошибки или мигания индикаторов на панели управления. Интерпретируя такие сигналы, можно быстро определить причину неисправности и устранить ее.

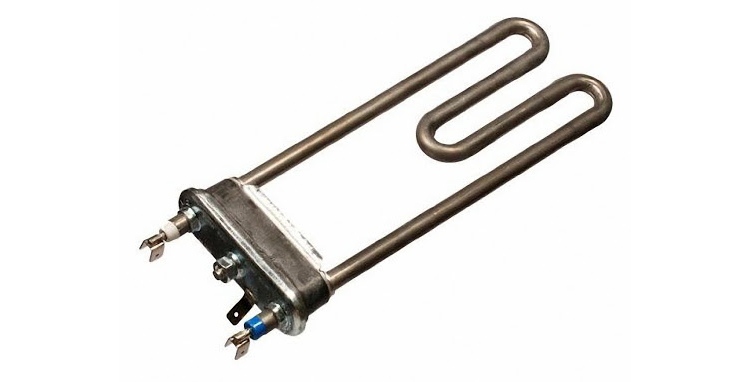

Нагревательный элемент (ТЭН)

Управляет процессом нагрева воды в барабане до температуры, установленной в программе стирки. ТЭН располагается под барабаном, на задней стороне корпуса. К сожалению, из-за плохого качества водопроводной воды ТЭНы в стиральных машинах Атлант требуют регулярной замены, так как на трубках образуется накипь, что значительно замедляет нагрев воды.

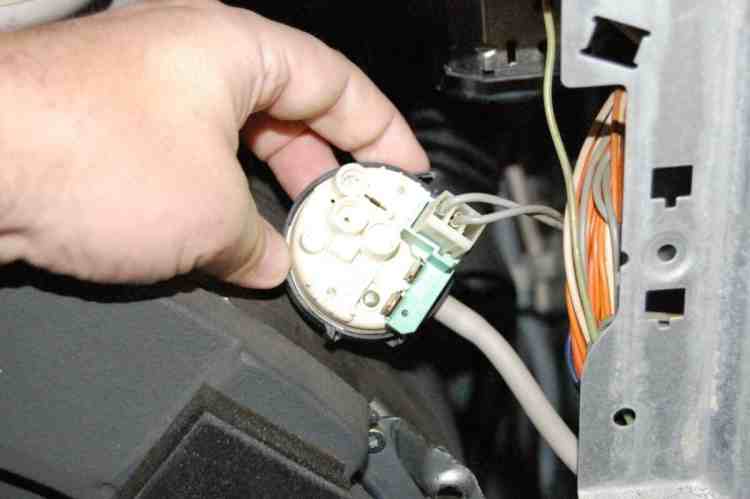

Прессостат

Датчик уровня воды в барабане. Этот небольшой контроллер отвечает за измерение объема набираемой воды. Если уровень жидкости превышает установленные программой значения, датчик отправляет сигнал на управляющий модуль, который блокирует процесс наполнения, тем самым предотвращая риск затопления.

Все ключевые компоненты надежно защищены металлическим корпусом, покрытым эмалью, что обеспечивает защиту от коррозии и гниения.

Разбираем бытовой прибор

Следуя четкой последовательности шагов, разбор стиральной машины Атлант станет для вас несложной задачей.

С фронтальной загрузкой

Начинаем разборку стиральной машины с горизонтальной (фронтальной) загрузкой с демонтажа верхней панели. Для этого нужно открутить два самореза, после чего приподняв крышку и немного сдвинув в сторону, аккуратно снять её с корпуса.

Следующий этап — снятие задней стенки. Для этого откручиваем крепеж и снимаем панель с корпуса. Третий шаг — демонтаж передней панели. Здесь потребуется немного больше усилий. Сначала вынимаем порошкоприемник, затем откручиваем крепеж панели управления и снимаем её с корпуса (прежде чем отсоединять провода, обязательно сделайте фотографию схемы подключения).

В нижней части передней панели открываем небольшой лючок, за которым находится сливной фильтр, который нужно выкрутить.

В центральной части передней панели находится люк загрузки. Его следует открыть и, открутив крепеж, снять устройство блокировки люка (оно расположено справа). Также необходимо демонтировать хомут (тонкое металлическое кольцо, соединяющее барабан стиральной машины с передней панелью). Это делается просто: аккуратно поддеваем кольцо плоской отверткой и снимаем его с корпуса стиральной машины.

После того как все вспомогательные элементы передней панели сняты, откручиваем крепеж по периметру и снимаем панель с корпуса. Последний шаг — демонтаж боковых панелей.

Когда корпус стиральной машины разобран, открывается доступ ко всем внутренним элементам. Их следует снимать в определенной последовательности:

1. Открутив длинные крепежные болты, снимаем тяжелые блоки противовесов (в этом процессе может понадобиться помощь друга).
2. Извлекаем нагревательный элемент (он находится в нижней части стиралки под баком). Для этого откручиваем центральную гайку, аккуратно проталкиваем фиксирующую шпильку, а затем, поддевая плоской отверткой, извлекаем ТЭН из посадочного гнезда. При отсоединении проводки не забудьте отметить их расположение цветными маркерами.
3. Демонтируем бак. Для этого отсоединяем амортизаторы (пружины), затем снимаем ремень привода. Открутив крепеж и отсоединив проводку, демонтируем двигатель стиральной машины. Только после того как бак освобожден от всех узлов и механизмов, его можно легко вынуть из корпуса стиральной машины.

В завершение — снимаем прессостат (датчик, который легко найти на задней панели корпуса стиралки). Прежде чем его снять, обязательно сфотографируйте схему подключения проводов, а затем, открутив крепеж, аккуратно снимите его с панели.

Как разобрать стиральную машину Атлант, можно узнать из видео:

https://youtube.com/watch?v=x69XXCg9rBA

С вертикальной

Разбор стиральной машины Атлант с вертикальной загрузкой осуществляется по следующему плану:

1. С помощью крестовой отвертки откручиваются крепежные элементы, находящиеся по бокам корпуса.
2. При помощи плоской отвертки аккуратно поддевается панель управления, которая затем отсоединяется. Перед тем как снять панель с корпуса, ее следует немного наклонить в сторону и сделать фотографию схемы подключения проводов.
3. Подняв крышку, откручиваются саморезы, которые ее удерживают. Также необходимо удалить болты, скрытые за уплотнительной манжетой. После того как весь крепеж будет убран, крышку стиральной машины можно снять с корпуса.
4. Ослабив хомут, отсоединяются резиновые патрубки.
5. Откручиваются саморезы, после чего снимаются боковые панели.
6. Снимается передняя панель, откручивая болты.

У стиральной машины Атлант бак не подлежит демонтажу из корпуса. После разборки устройства открывается доступ только к:

• ремню привода (при необходимости его можно снять с шкива),
• электродвигателю (он легко извлекается из-под бака после откручивания крепежа и отсоединения проводов),
• сливному насосу (перед его демонтажем рекомендуется сделать фотографию схемы подключения проводов и расположения шлангов).

Как собрать обратно?

Сборка стиральной машины Атлант осуществляется в обратном порядке по сравнению с разборкой.

Сначала устанавливается бак стиральной машины на его прежнее место, затем подключаются электродвигатель, насос для слива и нагревательный элемент. После этого на бак монтируются прессостат, сливные и заливные патрубки, а также противовесы.

Когда все внутренние компоненты установлены, начинается сборка корпуса стиральной машины. Сначала устанавливается передняя панель (вместе с ней возвращаются хомут загрузочного люка и устройство блокировки), затем вкручивается сливной фильтр. После этого на место ставятся задняя панель и крышка стиральной машины. В конце вставляется порошкоприемник.

По завершении сборки стиральную машину подключают к коммуникациям, а затем обязательно проводят тестовую стирку (без белья). «Холостой запуск» позволит выявить возможные ошибки подключения и своевременно устранить все возникшие проблемы.

Какие могут возникнуть трудности и что в таком случае предпринять?

При самостоятельном разборе и сборке стиральной машины Атлант могут возникнуть определенные трудности.

Прежде всего, проблемы могут возникнуть при откручивании крепежных элементов. Чтобы сделать этот процесс более легким и быстрым, рекомендуется нанести смазку на резьбу или место соединения крепежа с деталью.

Следующий момент — трудности с извлечением бака из корпуса. Обычно такая ситуация решается довольно просто. Необходимо тщательно проверить, все ли крепежи отсоединены, особенно обращая внимание на амортизаторы, расположенные под баком.

Третий аспект — после завершения сборки могут возникнуть протечки из наливного и сливного шланга. Для решения этой проблемы нужно подтянуть обжимающие кольца и обработать резьбу соединения герметиком.

И еще одна, довольно неприятная ситуация — нехватка деталей при обратной сборке. Чаще всего избежать этой проблемы можно, если во время разборки аккуратно раскладывать все снятые элементы на ровной поверхности, подписывая и нумеруя каждый из них. Все мелкие детали и крепеж лучше складывать в отдельные небольшие контейнеры (коробочки).

Заключение

Разобрать стиральную машину Атлант самостоятельно может каждый. Важно лишь ответственно отнестись к процессу, подготовить необходимые инструменты и строго придерживаться пошаговой инструкции по разборке и последующей сборке устройства.

Необходимые инструменты и материалы

Перед тем как приступить к разборке стиральной машины Атлант, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних затрат времени и обеспечит безопасность в процессе работы.

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что у вас есть отвертки разных размеров, так как в машине могут быть винты с различными головками.
• Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки, которые могут удерживать различные компоненты стиральной машины. Рекомендуется иметь ключи разных размеров, чтобы подойти к каждому креплению.
• Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и хомутов.
• Мультиметр: Если вы планируете проверять электрические компоненты, мультиметр будет незаменимым инструментом для измерения напряжения и сопротивления.
• Ножницы или кусачки: Эти инструменты могут понадобиться для обрезки проводов или удаления старых хомутов.
• Клейкая лента: Используйте клейкую ленту для маркировки проводов и деталей, чтобы не запутаться при сборке машины обратно.
• Контейнер для мелких деталей: Чтобы не потерять винты, гайки и другие мелкие детали, используйте контейнер или магнитную подставку.
• Рабочая поверхность: Убедитесь, что у вас есть достаточно места для работы. Лучше всего разбирать машину на ровной и чистой поверхности, чтобы избежать повреждений.
• Перчатки: Рекомендуется использовать перчатки для защиты рук от острых деталей и загрязнений.
• Защитные очки: Если вы будете работать с электроникой или острыми предметами, защитные очки помогут предотвратить травмы глаз.

Подготовив все перечисленные инструменты и материалы, вы сможете уверенно приступить к разборке стиральной машины Атлант, что значительно упростит процесс и сделает его более безопасным.

Безопасность при разборке

Перед тем как приступить к разборке стиральной машины Атлант, необходимо уделить особое внимание вопросам безопасности. Неправильные действия могут привести не только к повреждению устройства, но и к травмам. Следуйте приведённым ниже рекомендациям, чтобы обеспечить безопасный процесс разборки.

• Отключите машину от электросети. Перед началом любых работ убедитесь, что стиральная машина отключена от источника питания. Это предотвратит риск поражения электрическим током. Для этого вытащите вилку из розетки.
• Закройте подачу воды. Перед разборкой обязательно закройте кран подачи воды. Это поможет избежать протечек и затопления в процессе работы.
• Подготовьте рабочее место. Найдите достаточно просторное и хорошо освещенное место для разборки. Убедитесь, что на поверхности нет лишних предметов, которые могут помешать или стать причиной травмы.
• Используйте защитные средства. Рекомендуется использовать защитные перчатки, чтобы избежать порезов и повреждений рук. Также можно надеть защитные очки, чтобы защитить глаза от возможных мелких частиц, которые могут вылететь во время разборки.
• Подготовьте инструменты. Убедитесь, что у вас есть все необходимые инструменты под рукой: отвертки (плоская и крестовая), ключи, плоскогубцы и, возможно, другие специализированные инструменты. Это поможет избежать ненужных перерывов в процессе работы.
• Изучите инструкцию. Перед началом разборки ознакомьтесь с руководством пользователя вашей стиральной машины. В нём могут быть указаны важные моменты, касающиеся конструкции и особенностей разборки конкретной модели.
• Работайте аккуратно. При разборке старайтесь не прилагать чрезмерных усилий, чтобы не повредить детали. Если что-то не поддаётся, лучше остановиться и подумать, чем применять силу.
• Обращайте внимание на детали. Запоминайте, как расположены детали, и по возможности делайте фотографии на каждом этапе разборки. Это поможет вам правильно собрать машину обратно.

Следуя этим рекомендациям, вы сможете безопасно разобрать стиральную машину Атлант и избежать неприятных ситуаций. Безопасность должна быть вашим приоритетом на каждом этапе работы.

Советы по обслуживанию и профилактике

Чтобы ваша стиральная машина Атлант служила долго и без сбоев, важно не только правильно ее разбирать и собирать, но и регулярно проводить профилактические меры. Вот несколько советов, которые помогут вам поддерживать вашу машину в отличном состоянии:

• Регулярная чистка фильтров: Фильтры стиральной машины могут забиваться ворсом, грязью и другими частицами. Рекомендуется проверять и чистить фильтры не реже одного раза в месяц. Для этого отключите машину от сети, откройте доступ к фильтру и аккуратно извлеките его. Промойте под струей воды и установите на место.
• Проверка шлангов: Регулярно осматривайте шланги, подводящие воду к машине, на предмет трещин и износа. Убедитесь, что они не перегибаются и не перекручиваются. При обнаружении повреждений замените шланги на новые, чтобы избежать протечек.
• Очистка барабана: Для предотвращения образования накипи и неприятных запахов рекомендуется периодически запускать машину в режиме стирки без белья с добавлением специального средства для очистки барабана. Это поможет удалить остатки моющих средств и грязи.
• Проверка уплотнителей: Уплотнители дверцы и люка могут со временем терять свою эластичность. Регулярно проверяйте их состояние и очищайте от загрязнений. Если вы заметили трещины или повреждения, замените уплотнитель, чтобы избежать утечек воды.
• Правильное использование моющих средств: Используйте только те моющие средства, которые рекомендуются производителем. Избегайте переизбытка порошка или геля, так как это может привести к образованию пены и сбоям в работе машины.
• Регулярная проверка уровня машины: Убедитесь, что стиральная машина стоит на ровной поверхности. Неровности могут привести к вибрациям и шуму во время работы. При необходимости отрегулируйте ножки машины.
• Проветривание: После завершения стирки оставляйте дверцу машины открытой на некоторое время для проветривания. Это поможет избежать образования плесени и неприятных запахов внутри барабана.
• Плановое техническое обслуживание: Рекомендуется раз в год вызывать специалиста для проведения планового технического обслуживания. Это поможет выявить и устранить потенциальные проблемы до того, как они станут серьезными.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашей стиральной машины Атлант и избежать многих распространенных проблем. Забота о технике — это залог ее надежной работы и вашего комфорта.
