Подробная инструкция по замене насоса на стиральной машине Бош для начинающих

Стиральные машины Bosch известны надежностью, но могут возникать проблемы с насосами. Замена насоса — распространенная процедура для владельцев этих машин. В статье рассмотрим сливную помпу: ее функции, расположение в стиральной машине, а также предоставим пошаговую инструкцию по снятию и замене. Обсудим также стоимость ремонта, если вы решите обратиться к мастеру. Эта информация поможет сэкономить деньги и лучше понять устройство вашей стиральной машины.

Что это за деталь, зачем нужна?

Сливной насос (помпа) является одним из основных компонентов внутренней конструкции стиральной машины Bosch, его главная задача заключается в отводе жидкости из барабана.

Этот насос активируется на всех стадиях рабочего процесса: стирка, полоскание и отжим. В конце каждого этапа модуль управления получает сигнал о необходимости слива воды, после чего насос начинает свою работу. Удаляя использованную жидкость, насос подготавливает стиральную машину к следующему этапу запущенного цикла.

https://youtube.com/watch?v=a6T4yxqOqtA

Принцип работы

Сливной насос стиральной машины Бош состоит из двух основных компонентов: электродвигателя небольшой мощности, который находится в герметичном корпусе, и крыльчатки, установленной на валу, а также улитки, выполненной из пластика и представляющей собой патрубок.

Одна сторона улитки надежно закреплена к корпусу насоса, а другая соединяется с баком стиральной машины через патрубок.

Как только модуль управления получает сигнал, начинается процесс слива воды из барабана: крыльчатка насоса начинает вращаться, откачивая отработанную жидкость через патрубок из барабана стиральной машины.

Во время слива вода проходит через фильтрующий элемент, который находится в улитке насоса и защищает от попадания мелкого мусора. Затем жидкость через сливной шланг уходит в канализационную систему дома. Процесс откачки продолжается до тех пор, пока датчик уровня воды в баке (прессостат) не отправит сигнал модулю управления о том, что барабан полностью опустошен.

Интересные факты

Вот несколько интересных фактов, связанных с заменой насоса на стиральной машине Bosch:

1. Типы насосов: В стиральных машинах Bosch используются разные типы насосов, включая дренажные и циркуляционные. Знание конкретной модели насоса поможет выбрать правильную замену и избежать ошибок при установке.

2. Самостоятельная замена: Многие владельцы стиральных машин Bosch могут самостоятельно заменить насос, не прибегая к услугам специалистов. Это может сэкономить деньги и время, особенно если следовать пошаговым инструкциям и использовать необходимые инструменты.

3. Предотвращение поломок: Регулярная проверка и чистка насоса могут значительно продлить срок службы стиральной машины. Накопление грязи и волос может привести к поломке насоса, поэтому профилактика и своевременная замена являются важными аспектами ухода за техникой.

https://youtube.com/watch?v=s8euC0tbFPs

Где находится в стиралке Bosch?

В стиральных машинах Bosch сливной фильтр располагается за передней панелью, в нижней части корпуса, под баком.

Для того чтобы извлечь неисправную помпу, потребуется частично разобрать корпус:

1. Удалите дозатор для стирального порошка.
2. Откройте дверцу люка и аккуратно подденьте плоской отверткой тонкий металлический хомут, который фиксирует резиновый уплотнитель.
3. Заправьте манжету внутрь барабана стиральной машины.
4. Открутите крепеж, который удерживает УБЛ.
5. В нижней части корпуса откройте небольшой лючок и выкрутите сливной фильтр (при необходимости выполните его очистку).
6. В верхней части корпуса открутите крепеж крышки и панели управления.
7. По периметру передней панели открутите крепеж и снимите ее с корпуса.

После снятия передней панели, под баком откроется доступ к насосу.

Возможные неисправности

Основной причиной неисправности сливного насоса в стиральной машине является мелкий мусор, который накапливается на крыльчатке помпы.

Чтобы самостоятельно решить эту проблему, нужно открутить сливной фильтр (он находится в нижней части корпуса) и через открывшийся лючок вручную прокрутить лопасти.

Если крыльчатка не вращается, потребуется снять насос и очистить лопасти от накопившегося мусора. Еще одной причиной, по которой сливная помпа может перестать работать, является поломка двигателя насоса. Для проверки этого можно использовать мультиметр.

Порядок действий:

• переключаем тестер в режим «Сопротивление»;
• прикладываем щупы мультиметра к контактам помпы.

Если показания равны нулю, это указывает на короткое замыкание, а значения, превышающие 260 Ом, говорят о неисправности обмотки статора. Обнаруженные проблемы с двигателем насоса являются основанием для полной замены сливной помпы.

Как поменять?

Процесс замены неисправного сливного насоса состоит из двух основных этапов: сначала необходимо удалить поврежденный насос, затем установить новый.

Как снять?

Перед началом ремонтных работ необходимо правильно подготовить стиральную машину:

• отключить от системы водоотведения,
• закрыть вентиль для подачи воды,
• вытащить вилку из электрической розетки.

Чтобы ничего не мешало процессу, следует отодвинуть прибор от стены и установить его на ровную, устойчивую поверхность.

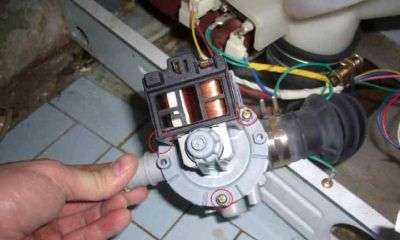

Теперь можно переходить к демонтажу неисправного насоса:

1. Осторожно отсоединяем электрические провода.
2. Ослабляем хомуты, соединяющие насос с баком и сливным шлангом.
3. Выкручиваем винты, которые фиксируют улитку с фильтром.
4. Аккуратно, нажав отверткой на защелку и прокручивая насос относительно улитки, извлекаем его из корпуса стиральной машины.

Запись видео (или фото) процесса демонтажа неисправного насоса будет полезна при установке нового элемента.

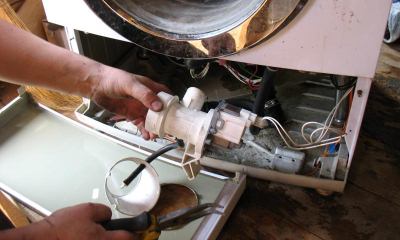

Установка новой сливной помпы

Установить новый насос, который соответствует необходимым размерам, способу крепления и другим техническим параметрам, достаточно просто:

• помещаем новую помпу на место старой;
• закрепляем насос с помощью болтов;
• подключаем клеммы к проводке (для точности сверяемся с ранее сделанными отметками);
• перед тем как соединить сливной патрубок и шланг, проверяем их на наличие засоров, затем присоединяем их к улитке насоса, надежно фиксируя соединения металлическими хомутами.

После подключения сливного насоса, корпус стиральной машины собирается в обратном порядке, прибор подключается к электрической сети, водопроводу и канализации, после чего запускается тестовая стирка.

Смотрите видео-инструкцию по замене сливного насоса в стиральной машине Бош:

https://youtube.com/watch?v=sBrU8RhBk1Y

Правила эксплуатации

Чтобы продлить срок службы стиральной машины и избежать необходимости ремонта или замены сливного насоса, рекомендуется придерживаться следующих рекомендаций:

1. При установке машины убедитесь, что конец сливного шланга находится на высоте не менее 50 см от пола.
2. Перед загрузкой сильно загрязненной одежды, особенно с пятнами от земли, замачивайте ее в теплой мыльной воде на некоторое время.
3. Перед каждой стиркой тщательно проверяйте карманы одежды и удаляйте из них мелкие предметы и мусор.
4. Для защиты от накипи на внутренних стенках сливных труб используйте специальные средства, которые смягчают жесткость водопроводной воды, вместе с порошком для стирки.

Соблюдение этих простых правил поможет обеспечить до десяти лет надежной работы сливного насоса.

Сколько стоит и где покупать?

Новый насос для стиральной машины выбирается по следующим параметрам:

• способ крепления (на 3-х винтах, на 3-х, 4-х или 8-ми защелках);
• тип подключения проводов (клеммы или разъем);
• производитель (Askoll, Plaset, Hanning, Mainox, Arylux, Coprecci);
• мощность.

Если есть возможность, лучше взять с собой неисправный насос в магазин, так как это значительно упростит процесс подбора нового устройства. Если такой вариант невозможен, для заказа сливной помпы продавцу в магазине или менеджеру специализированного интернет-магазина запчастей нужно будет указать модель и год выпуска вашей стиральной машины.

Цена сливной помпы для стиральной машины Bosch колеблется в диапазоне 1000–2000 рублей. Чтобы избежать покупки некачественных изделий, рекомендуется приобретать новый насос для стиральной машины в специализированных магазинах запчастей для техники Bosch.

Цена ремонта

В зависимости от характера неисправности, вызвавшей проблемы со сливом воды из барабана, стоимость ремонта (или, в некоторых случаях, замены) составит не менее 1800 рублей.

В эту сумму входит:

• демонтаж и диагностика неисправного компонента,
• ремонт и установка восстановленного насоса на прежнее место.

Если в процессе диагностики выяснится, что демонтированный элемент не подлежит ремонту, будет установлена новая сливная помпа (стоимость детали оплачивается отдельно).

Рекомендуется доверить ремонт или замену насоса специалистам сервисного центра техники Bosch. Это обеспечит официальное оформление всех выполненных работ и предоставление гарантии. При вызове частного мастера можно рассчитывать лишь на его репутацию и порядочность.

Заключение

Точное выполнение всех этапов диагностики, ремонта или, при необходимости, замены неисправного сливного насоса позволит оперативно восстановить эффективную работу стиральной машины Bosch.

Необходимые инструменты и материалы

Перед тем как приступить к замене насоса на стиральной машине Бош, необходимо подготовить все необходимые инструменты и материалы. Это обеспечит более быстрый и эффективный процесс работы, а также минимизирует риск возникновения дополнительных проблем.

• Отвертка: Вам понадобятся как крестовая, так и плоская отвертка для откручивания различных винтов и креплений.
• Плоскогубцы: Эти инструменты могут понадобиться для снятия хомутов и других крепежных элементов, которые могут быть труднодоступными.
• Нож: Используйте острый нож для аккуратного разрезания старых хомутов или шлангов, если это необходимо.
• Новый насос: Убедитесь, что вы приобрели совместимый насос для вашей модели стиральной машины Бош. Проверьте номер модели и совместимость перед покупкой.
• Шланги: В зависимости от состояния старых шлангов, возможно, вам потребуется заменить их на новые. Убедитесь, что они подходят по размеру и типу подключения.
• Ведро или таз: Для сбора воды, которая может остаться в системе, рекомендуется подготовить ведро или таз. Это поможет избежать затопления и загрязнения рабочего пространства.
• Тряпки: Пара чистых тряпок пригодится для вытирания пролитой воды и поддержания чистоты во время работы.
• Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм и загрязнений рук во время работы с деталями машины.
• Фонарик: Если вы будете работать в темном или плохо освещенном месте, фонарик поможет вам лучше видеть детали и соединения.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс замены насоса на стиральной машине Бош и избежать ненужных задержек. Убедитесь, что у вас есть все необходимое под рукой, прежде чем начинать работу.

Советы по диагностике неисправностей насоса

Перед тем как приступить к замене насоса на стиральной машине Бош, важно правильно диагностировать проблему. Это поможет избежать ненужных затрат и сэкономить время. Вот несколько советов, которые помогут вам определить, действительно ли насос нуждается в замене.

1. Проверка звуковых сигналов

Обратите внимание на звуки, которые издает стиральная машина во время работы. Если вы слышите странные стуки, скрежет или гудение, это может указывать на неисправность насоса. В нормальном состоянии насос работает тихо и без лишних шумов.

2. Неполное слива воды

Если после завершения цикла стирки в баке остается вода, это явный признак того, что насос не выполняет свою функцию. Проверьте, нет ли засоров в сливном шланге или фильтре. Если все в порядке, возможно, насос действительно неисправен.

3. Проверка фильтра насоса

Фильтр насоса может забиваться ворсом, мелкими предметами или другими загрязнениями. Чтобы проверить фильтр, откройте доступ к насосу, обычно он находится в нижней части машины. Снимите крышку фильтра и очистите его от накопившихся загрязнений. После этого попробуйте снова запустить машину.

4. Осмотр шлангов и соединений

Проверьте все шланги, соединяющие насос с баком и сливом. Убедитесь, что они не перегнуты, не повреждены и не имеют утечек. Иногда проблема может заключаться в неисправности шлангов, а не самого насоса.

5. Тестирование работы насоса

Если у вас есть возможность, протестируйте насос, подключив его напрямую к источнику питания. Это поможет определить, работает ли он вообще. Если насос не запускается, скорее всего, он нуждается в замене.

6. Проверка электроники

Иногда проблема может быть связана с электроникой стиральной машины. Проверьте, нет ли ошибок на дисплее, и ознакомьтесь с руководством пользователя для получения информации о кодах ошибок. Если ошибка связана с насосом, это может указывать на его неисправность.

7. Обращение к специалисту

Если вы не уверены в своих силах или не можете самостоятельно диагностировать проблему, лучше обратиться к квалифицированному специалисту. Профессионал сможет быстро определить неисправность и предложить оптимальное решение.

Следуя этим советам, вы сможете точно определить, нуждается ли насос вашей стиральной машины Бош в замене, и подготовиться к дальнейшим действиям. Помните, что правильная диагностика — это ключ к успешному ремонту.

Частые ошибки при замене насоса

Замена насоса на стиральной машине Бош – это задача, требующая внимательности и аккуратности. Однако даже опытные мастера могут столкнуться с рядом распространенных ошибок, которые могут привести к дополнительным проблемам. Рассмотрим наиболее частые из них.

1. Неправильная диагностика проблемы. Перед тем как приступить к замене насоса, важно убедиться, что именно он является причиной неисправности. Часто пользователи ошибочно считают, что насос вышел из строя, в то время как проблема может заключаться в засоре фильтра или шланга. Рекомендуется сначала проверить все возможные причины, прежде чем приступать к замене.

2. Игнорирование инструкций. Каждая модель стиральной машины Бош имеет свои особенности, и игнорирование руководства пользователя может привести к неправильной установке нового насоса. Перед началом работы обязательно ознакомьтесь с инструкцией, чтобы понять, как правильно снять старый насос и установить новый.

3. Неправильный выбор насоса. При замене насоса важно использовать оригинальные запчасти или качественные аналоги, подходящие для вашей модели. Установка неподходящего насоса может привести к его быстрому выходу из строя и, как следствие, к повторной замене.

4. Пренебрежение герметичностью соединений. После установки нового насоса необходимо убедиться, что все соединения герметичны. Неправильная установка может привести к утечкам воды, что в свою очередь может вызвать короткое замыкание или другие серьезные повреждения машины.

5. Неправильная сборка. После замены насоса важно правильно собрать все элементы стиральной машины. Неправильная сборка может привести к тому, что машина не будет работать должным образом или вообще не включится. Убедитесь, что все детали установлены на свои места и надежно закреплены.

6. Пропуск проверки работоспособности. После завершения замены насоса обязательно проведите тестовый запуск стиральной машины. Это поможет убедиться, что новый насос работает корректно и нет никаких утечек. Пропуск этого этапа может привести к тому, что вы не заметите проблемы до следующего использования машины.

Избегая этих распространенных ошибок, вы сможете успешно заменить насос на стиральной машине Бош и продлить срок службы вашего устройства. Помните, что при возникновении сомнений лучше обратиться к специалистам, чтобы избежать дополнительных затрат на ремонт.
