В статье представлена инструкция по разборке стиральной машины Электролюкс с вертикальной и горизонтальной загрузкой. Знание процесса разборки поможет в диагностике, устранении неисправностей и профилактическом обслуживании устройства. Правильная разборка предотвратит повреждения и упростит сборку, что важно для тех, кто предпочитает самостоятельно решать проблемы с техникой.
Подготовка к разборке
Для того чтобы разборка стиральной машины прошла максимально эффективно, необходимо заранее собрать следующий комплект инструментов:
- гаечные ключи;
- отвертки с шлицевым и крестовым наконечниками (оптимальным вариантом будут отвертки с магнитными наконечниками, которые помогут удерживать мелкие крепежные детали);
- плоскогубцы (при работе с бытовыми приборами рекомендуется использовать инструменты с прорезиненными ручками для удобства);
- жидкость WD-40 (незаменимый помощник, когда требуется открутить болты, покрытые ржавчиной и накипью).
Кроме инструментов, полезно иметь под рукой тряпки и тазик (он понадобится для сбора оставшейся воды из бака и сливного шланга).
После подготовки необходимых инструментов следует отключить бытовую технику от водоснабжения, канализации и электричества, а также разместить её на открытом, свободном пространстве, чтобы ничто не мешало процессу разборки.
https://youtube.com/watch?v=Hc3HU5IKKDQ
Схема устройства стиралки Electrolux
Знание о том, как устроена и где располагаются ключевые компоненты стиральной машины, значительно упростит процесс диагностики и ремонта этой бытовой техники.
Итак, все внутренние элементы скрыты за металлическими панелями корпуса (передней, задней и боковыми) и крышкой. Для увеличения срока службы стиральной машины в условиях повышенной влажности, панели обрабатываются специальной защитной эмалью.
В зависимости от расположения загрузочного люка, стиральные машины Электролюкс делятся на модели с вертикальной загрузкой (где белье помещается через крышку) и фронтальной загрузкой (люк находится на передней панели).
Внутреннее устройство (определенный набор деталей и механизмов, обеспечивающих стабильную и качественную работу стиральной машины) включает в себя:
- Модуль управления — ключевой элемент, который управляет и контролирует работу всех механизмов стиральной машины.
- Панель управления позволяет выбрать нужную программу, а также запустить или приостановить процесс стирки.
- Прессостат и впускной клапан (обеспечивают контроль за процессом набора воды в бак).
- Двигатель — основная сила, обеспечивающая вращение барабана.
- Таходатчик (отслеживает скорость вращения барабана).
- Трубчатый электронагреватель (ТЭН), расположенный в нижней части корпуса под баком, нагревает воду до необходимой температуры.
- Термистор (встроен в ТЭН, определяет уровень нагрева воды).
- Демпфер и пружины — элементы, которые уменьшают вибрацию барабана во время стирки, полоскания или отжима.
- Тяжелые бетонные или пластиковые блоки — противовесы (помогают снизить вибрацию, возникающую в процессе работы стиральной машины).
- Резиновый уплотнитель вокруг люка — манжета (обеспечивает плотное прилегание двери, предотвращая утечку воды).
- Устройство блокировки люка (защищает стиральную машину от протечек).
- Сливной насос, фильтр и патрубки — основные компоненты системы слива отработанной воды из барабана.
На задней панели находятся: шнур электропитания, сливной и наливной шланги.
| Этап разборки | Необходимые инструменты | Важные примечания |
|---|---|---|
| 1. Отключение и подготовка | Отвертка (крестовая и плоская), плоскогубцы, ветошь, емкость для воды | Отключите машину от электросети и водопровода. Слейте остатки воды из шланга слива. Убедитесь, что машина полностью обесточена. |
| 2. Снятие верхней крышки | Отвертка (крестовая) | Открутите винты на задней панели, удерживающие верхнюю крышку. Сдвиньте крышку назад и поднимите. |
| 3. Снятие панели управления | Отвертка (крестовая и плоская), тонкий плоский предмет (например, пластиковая карта) | Открутите винты, удерживающие панель управления. Аккуратно отсоедините разъемы проводов, запоминая их расположение или фотографируя. |
| 4. Снятие передней панели (люка) | Отвертка (крестовая), плоскогубцы | Откройте люк. Снимите хомут манжеты люка (обычно пружинный, требуется аккуратность). Открутите винты, удерживающие замок люка и саму переднюю панель. Отсоедините провода от замка. |
| 5. Снятие задней панели | Отвертка (крестовая) | Открутите винты по периметру задней панели. Снимите панель. |
| 6. Доступ к внутренним компонентам (двигатель, бак, амортизаторы) | Гаечные ключи (разные размеры), отвертка, плоскогубцы | В зависимости от модели, для доступа к двигателю, баку или амортизаторам может потребоваться снятие дополнительных элементов (например, ремня привода, противовесов). Будьте осторожны с проводами и шлангами. |
| 7. Снятие ТЭНа (нагревательного элемента) | Гаечный ключ (обычно на 10 или 13), отвертка | Отсоедините провода от ТЭНа. Открутите гайку, удерживающую ТЭН. Аккуратно извлеките ТЭН, возможно, потребуется немного покачать его. |
| 8. Снятие насоса (помпы) | Отвертка (крестовая), плоскогубцы | Отсоедините шланги от насоса. Отсоедините провода. Открутите винты, удерживающие насос. |
| 9. Снятие бака (для замены подшипников) | Гаечные ключи (разные размеры), отвертка, съемник подшипников (специальный инструмент) | Это самый сложный этап. Требует полного демонтажа всех компонентов, окружающих бак. Для замены подшипников бак часто приходится разбирать на две половины. Рекомендуется обращаться к специалистам. |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой стиральной машины Электролюкс:
-
Конструкция и доступность: Стиральные машины Электролюкс часто имеют модульную конструкцию, что облегчает процесс разборки. Многие детали, такие как насосы и фильтры, расположены так, чтобы их можно было легко заменить без необходимости полного разбора устройства.
-
Безопасность прежде всего: Перед началом разборки стиральной машины важно отключить её от электросети и закрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.
-
Документация и схемы: Многие модели стиральных машин Электролюкс поставляются с подробными схемами и инструкциями по разборке в руководстве пользователя. Эти схемы могут быть полезны не только для разборки, но и для диагностики и ремонта, что делает процесс более понятным и безопасным для пользователя.
https://youtube.com/watch?v=kelKEOnqe8w
Алгоритм действий
Для каждого вида стиральной машины Электролюкс, в зависимости от метода загрузки, разработан конкретный алгоритм разборки.
Бытовой прибор с горизонтальной загрузкой
Корпус стиральной машины с фронтальной загрузкой состоит из двух частей: задней и передней, которые соединены между собой с помощью крепежных элементов по бокам.
С учетом этой конструкции, процесс разборки стиральной машины Электролюкс осуществляется следующим образом:
- Находим два винта на задней стенке корпуса и выкручиваем их. Немного подталкиваем крышку в сторону задней стенки, приподнимаем и снимаем.
- На боковых панелях, слева и справа, откручиваем два винта, которые удерживают заднюю панель.
- В нижней части задней панели откручиваем два крепежных элемента.
- С боков, предварительно открыв заглушки, выкручиваем фиксирующие болты.
- Разжимаем и приподнимаем пластиковые держатели, которые фиксируют панель в верхней части корпуса.
- Снимаем заднюю панель.
- Внутри порошкоприемника находим пластиковый язычок, нажимаем на него и аккуратно вытаскиваем диспенсер из корпуса стиральной машины.
- Откручиваем крепежные болты и снимаем дверцу люка вместе с петлей.
- Осторожно поддеваем пружину хомута шлицевой отверткой и снимаем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
- Откручиваем саморезы на левой стороне панели управления, аккуратно открываем защелки сверху и по бокам панели, не отключая проводку, и снимаем блок управления.
- Откручиваем саморезы вокруг замка люка, под панелью управления и вокруг сливного фильтра, после чего снимаем переднюю панель с корпуса.
- Одной рукой удерживаем шкив, другой — снимаем приводной ремень.
- Откручиваем крепеж, удерживающий двигатель, отсоединяем клеммы питания, немного сдвигаем мотор на себя и вынимаем его из корпуса.
- Отсоединяем провода от сливной помпы, откручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, и вынимаем насос из корпуса.
- Отсоединяем проводку от ТЭНа, откручиваем центральный болт (он находится между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
- Откручиваем центральные болты и демонтируем противовесы.
- С помощью плоскогубцев вытаскиваем шпильку, удерживающую амортизаторы, и снимаем парные элементы с нижней части бака и корпуса стиральной машины.
- В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, и демонтируем прессостат.
- Аккуратно приподнимая, снимаем бак с пружин и вынимаем его из корпуса.
На этом этапе разборка стиральной машины Электролюкс с фронтальной загрузкой завершена.
https://youtube.com/watch?v=7vciubwScKI
С вертикальной
Алгоритм действий:
-

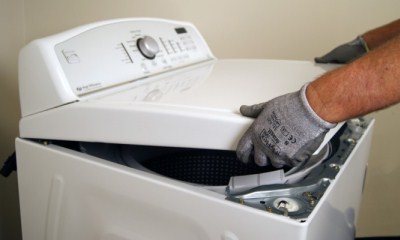

Осторожно поддевая защелки с обеих сторон, поднимаем панель управления и отключаем проводку от разъемов платы, после чего снимаем панель с корпуса.
Прежде чем отключать провода, рекомендуется сделать фотографию схемы их подключения.
- Отключаем провода, откручиваем крепежные элементы и снимаем электронную плату.
- После отключения патрубков и проводки, демонтируем заливной клапан.
- Открутив фиксирующие элементы на задней панели и один в нижней части передней панели, снимаем боковые стенки корпуса.
- Из образовавшегося пространства извлекаем двигатель, сливной насос и датчик уровня воды (все эти элементы находятся под баком). Для этого откручиваем крепеж, отключаем проводку и вытаскиваем механизмы из корпуса.
- Фиксируем колесо шкива деревянным бруском. Аккуратно снимаем приводной ремень.
- Поднимаем верхнюю панель (крышку) и извлекаем порошкоприемник (он фиксируется на защелках).
- Откручиваем болты, удерживающие крышку.
- Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо открутить. Снимаем верхнюю панель.
- Откручиваем метизы, удерживающие вал, закрываем дверцы бака и извлекаем бак из корпуса.
На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать завершенным.
Как собрать обратно?
На самом деле, процесс сборки стиральной машины после полного разбора оказывается довольно простым. Вам нужно выполнить те же действия, что и при разборе, но в обратном порядке.
Ключевое правило успешной обратной сборки — не торопитесь! В спешке можно упустить установку какой-либо детали, даже самой незначительной. Порой торопливость приводит к ошибкам, из-за которых придется снова разбирать стиральную машину.
На каждом этапе сборки обязательно стоит сверяться с записями, фотографиями или видеозаписями, которые были сделаны во время разборки устройства.
Какие могут возникнуть трудности?
Основная проблема, с которой сталкиваются при разборке стиральной машины, заключается в закисших и ржавых крепежных элементах, а также узлах механизмов.
Чаще всего, с первого раза открутить или снять такие детали бывает крайне сложно, а иногда и вовсе невозможно.

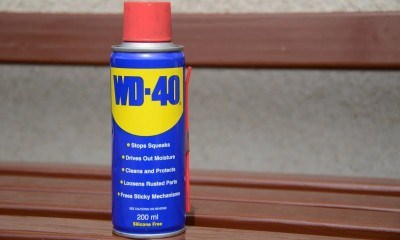

В этой ситуации на помощь придет специальное средство — WD-40. Нужно просто нанести его на закисший элемент и подождать от пяти до тридцати минут (время ожидания зависит от степени загрязнения известковым налетом или ржавчиной). После этого, приложив немного усилий, можно без труда выкрутить необходимую деталь.
Заключение
Разборка стиральной машины марки Электролюкс — это длительная процедура, которая требует терпения, внимательности и аккуратности. Понимание характеристик машин с различными типами загрузки поможет значительно ускорить процесс разборки.
Необходимые инструменты и материалы
Перед тем как приступить к разборке стиральной машины Электролюкс, важно подготовить все необходимые инструменты и материалы. Это не только упростит процесс, но и поможет избежать повреждений как самой машины, так и ее компонентов. Вот список того, что вам может понадобиться:
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что у вас есть отвертки разных размеров, так как некоторые винты могут быть расположены в труднодоступных местах.
- Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки и болты, которые могут удерживать различные части машины. Рекомендуется иметь ключи разных размеров.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и хомутов.
- Ножницы по металлу: Если вам нужно будет обрезать провода или другие металлические элементы, ножницы по металлу будут незаменимы.
- Мультиметр: Этот инструмент поможет вам проверить электрические соединения и убедиться, что все компоненты работают правильно.
- Картон или ткань: Для защиты пола и предотвращения повреждений во время разборки рекомендуется использовать картон или старую ткань. Это также поможет вам организовать детали, которые вы будете снимать.
- Контейнеры для мелких деталей: Чтобы не потерять винты, гайки и другие мелкие детали, используйте контейнеры или маленькие коробки для их хранения.
- Перчатки: Работая с инструментами и деталями, вы можете столкнуться с острыми краями или грязными элементами. Перчатки защитят ваши руки и обеспечат лучший захват инструментов.
- Фонарик: Внутри стиральной машины может быть темно, особенно в труднодоступных местах. Фонарик поможет вам лучше видеть, что вы делаете.
Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс разборки стиральной машины Электролюкс и избежать возможных проблем. Убедитесь, что у вас есть все необходимое под рукой, прежде чем начинать работу.
Безопасность при разборке
Перед тем как приступить к разборке стиральной машины Электролюкс, необходимо уделить особое внимание вопросам безопасности. Это поможет избежать травм и повреждений как самой машины, так и окружающих предметов.
Первым шагом является отключение стиральной машины от электросети. Убедитесь, что шнур питания вынут из розетки. Это предотвратит случайное включение устройства во время работы.
Следующий важный аспект — это отключение подачи воды. Для этого закройте краны, подающие воду к машине. Также рекомендуется слить оставшуюся воду из шлангов и бака, чтобы избежать протечек и загрязнения рабочего места.
При разборке стиральной машины могут встречаться острые детали, такие как металлические крепежи и края корпуса. Поэтому обязательно используйте защитные перчатки, чтобы избежать порезов. Также стоит надеть защитные очки, чтобы защитить глаза от возможных мелких частиц, которые могут вылететь при разборке.
Не забывайте о том, что некоторые компоненты стиральной машины могут быть тяжелыми. При их извлечении используйте правильную технику подъема, чтобы избежать травм спины. Если вы работаете в одиночку, старайтесь не поднимать слишком тяжелые детали без посторонней помощи.
Также стоит обратить внимание на наличие конденсата или остатков моющих средств внутри машины. Перед началом разборки убедитесь, что все жидкости слиты, а внутренние поверхности высушены. Это поможет избежать скольжения и других неприятных ситуаций.
Наконец, рекомендуется подготовить рабочее место. Убедитесь, что у вас есть достаточно пространства для работы, а также все необходимые инструменты под рукой. Это не только упростит процесс разборки, но и сделает его более безопасным.
Следуя этим рекомендациям, вы сможете безопасно разобрать стиральную машину Электролюкс, минимизировав риски и обеспечив комфортные условия для работы.
Уход за деталями и их замена
После того как вы разобрали стиральную машину Электролюкс, важно не только правильно очистить детали, но и знать, как их заменить в случае необходимости. Уход за деталями и их замена — это ключевые аспекты, которые помогут продлить срок службы устройства и обеспечить его эффективную работу.
1. Очистка деталей
Перед тем как приступить к замене деталей, рекомендуется тщательно очистить их от накопившихся загрязнений и накипи. Для этого можно использовать специальные чистящие средства, предназначенные для стиральных машин, или натуральные растворы, такие как уксус или сода.
- Барабан: Протрите внутреннюю поверхность барабана мягкой тряпкой, смоченной в растворе уксуса и воды. Это поможет удалить остатки моющих средств и предотвратить появление плесени.
- Фильтры: Снимите фильтры и промойте их под струей теплой воды. Убедитесь, что все загрязнения удалены, так как забитые фильтры могут привести к сбоям в работе машины.
- Прокладки: Проверьте резиновые прокладки на наличие трещин или повреждений. Их можно очистить с помощью мыльного раствора, но если они изношены, лучше заменить.
2. Замена деталей
Если вы обнаружили, что какая-либо деталь требует замены, следуйте этим рекомендациям:
- Покупка запчастей: Убедитесь, что вы приобретаете оригинальные запчасти, совместимые с вашей моделью стиральной машины. Это гарантирует надежность и долговечность работы устройства.
- Инструменты: Для замены деталей вам могут понадобиться отвертки, плоскогубцы и другие инструменты. Убедитесь, что у вас есть все необходимое перед началом работы.
- Процесс замены: Сначала отключите машину от сети и перекройте подачу воды. Затем аккуратно снимите поврежденную деталь, следуя инструкциям в руководстве пользователя. Установите новую деталь на место, убедившись, что она надежно закреплена.
3. Проверка работы после замены
После замены деталей важно провести тестирование стиральной машины. Включите устройство и запустите короткую стирку без белья, чтобы убедиться, что все работает правильно и нет утечек воды. Обратите внимание на шумы и вибрации — они могут указывать на неправильную установку детали.
Регулярный уход за деталями стиральной машины Электролюкс и их своевременная замена помогут избежать серьезных поломок и обеспечат долгую и бесперебойную работу устройства.
