Стиральные машины Samsung зарекомендовали себя как надежные и высокотехнологичные устройства, упрощающие стирку. В этой статье рассмотрим устройство стиральной машины-автомат Samsung, уделяя внимание каждому узлу и его назначению. Понимание работы таких деталей, как управляющий модуль, мотор, бак и барабан, а также других компонентов, поможет лучше ориентироваться в технике и упростит диагностику и ремонт при неисправностях. Эта информация будет полезна владельцам стиральных машин и специалистам по ремонту, стремящимся повысить квалификацию.
Как устроена машинка-автомат Samsung?
Современные технологии компании Samsung, применяемые в производстве автоматических стиральных машин, делают их высокотехнологичными устройствами. Тем не менее, при внимательном изучении конструкции устройства можно легко разобраться в его устройстве.
Корпус любой модели включает в себя:
- переднюю панель,
- заднюю стенку,
- дно и крышку.

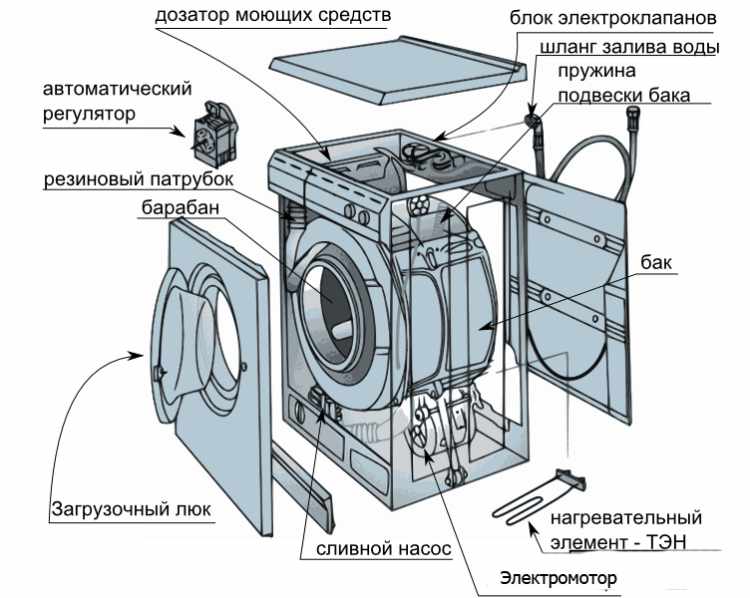

Внешние и внутренние компоненты устройства расположены по следующей схеме:
- На лицевой стороне — панель управления, отсек для моющего средства, насос для слива, шланг, фильтр.
- На верхней панели — впускной клапан, реле уровня, пружины для подвески бака, противовесы.
- На боковой стороне — бак, амортизаторы.
- На задней поверхности — приводной ремень, двигатель, шкив, шнур питания, сливной шланг.
Внутреннее устройство стиральной машины состоит из основных и дополнительных элементов. К основным относятся:
- модуль управления;
- электродвигатель;
- бак;
- ТЭН;
- электронасос.
Каждая деталь, как крупная, так и мелкая, выполняет свою функцию в процессе работы машины, и ее неисправность может привести к снижению качества стирки или полной остановке устройства.
https://youtube.com/watch?v=2mC8d4ZuhuA
Управляющий модуль

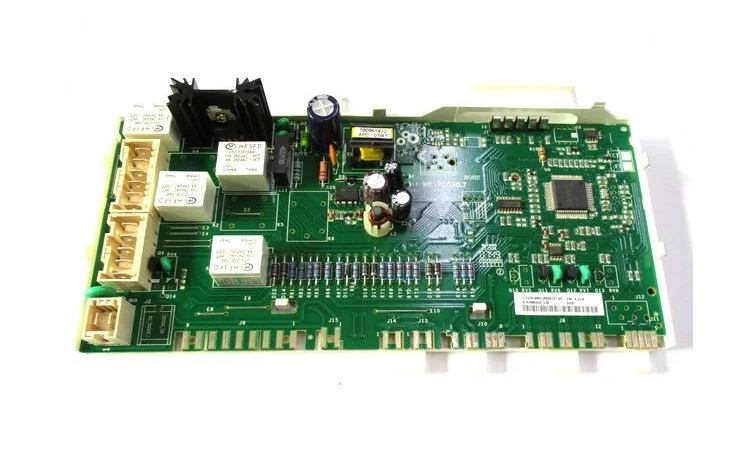

Этот компонент в стиральной машине является ключевой электронной частью. Управляющий модуль — это своего рода «мозг» автоматической стиралки, который включает в себя панель индикаторов и сам программный блок.
Силовой модуль отвечает за питание и контроль всех выполняемых операций. Это достигается благодаря подключению к управляющему модулю всех датчиков, электроники и исполнительных механизмов. При возникновении неисправностей в устройстве сигнал поступает на электронную плату и отображается на панели в виде мигания индикаторов или кода на дисплее.
Электронная плата крайне чувствительна к колебаниям напряжения, поэтому для надежной работы стиральной машины необходимо использовать устройство, которое защитит ее от скачков напряжения.
| Узел/Деталь | Описание | Назначение |
|---|---|---|
| Бак | Внешний корпус, удерживающий воду и барабан. Может быть разборным или неразборным. | Содержит воду для стирки и защищает внутренние компоненты. |
| Барабан | Перфорированный металлический цилиндр, вращающийся внутри бака. | Вращает белье, обеспечивая механическое воздействие для стирки. |
| Амортизаторы | Пружинные или гидравлические элементы, расположенные под баком. | Гасят вибрации и колебания бака во время отжима, обеспечивая устойчивость машины. |
| Пружины подвески | Металлические пружины, на которых подвешен бак. | Поддерживают бак, позволяя ему свободно перемещаться и гасить вибрации. |
| Противовесы | Тяжелые бетонные или чугунные блоки, закрепленные на баке. | Компенсируют дисбаланс белья во время отжима, уменьшая вибрации. |
| Двигатель | Электрический мотор, приводящий в движение барабан. Может быть коллекторным, инверторным или прямым приводом. | Обеспечивает вращение барабана с различной скоростью для стирки и отжима. |
| Приводной ремень | Резиновый ремень, соединяющий двигатель с шкивом барабана (для ременного привода). | Передает вращение от двигателя к барабану. |
| Шкив барабана | Большое колесо, закрепленное на оси барабана, через которое передается вращение от ремня. | Принимает вращение от приводного ремня и передает его барабану. |
| Подшипники барабана | Металлические элементы, обеспечивающие плавное вращение оси барабана. | Уменьшают трение и обеспечивают свободное вращение барабана. |
| Сальник | Резиновое уплотнение, предотвращающее попадание воды из бака на подшипники. | Защищает подшипники от воды и продлевает их срок службы. |
| Нагревательный элемент (ТЭН) | Электрический нагреватель, расположенный в нижней части бака. | Нагревает воду до заданной температуры для эффективной стирки. |
| Датчик температуры (Термистор) | Электронный компонент, измеряющий температуру воды. | Передает информацию о температуре воды в модуль управления. |
| Прессостат (Датчик уровня воды) | Электронный или механический датчик, определяющий уровень воды в баке. | Контролирует наполнение бака водой до необходимого уровня. |
| Заливной клапан | Электромагнитный клапан, регулирующий подачу воды в машину. | Открывает и закрывает подачу воды в соответствии с программой стирки. |
| Дозатор моющих средств | Отсек с отделениями для порошка, кондиционера и предварительной стирки. | Распределяет моющие средства в бак в нужный момент цикла. |
| Сливной насос (Помпа) | Электрический насос, откачивающий воду из бака. | Удаляет грязную воду из машины после стирки и полоскания. |
| Сливной фильтр | Сетчатый фильтр, расположенный перед сливным насосом. | Задерживает мелкие предметы (пуговицы, монеты, ворс), предотвращая засорение насоса. |
| Люк (Дверца) | Передняя дверца, через которую загружается белье. | Обеспечивает доступ к барабану для загрузки и выгрузки белья. |
| Манжета люка | Резиновое уплотнение по периметру люка. | Предотвращает утечку воды из бака через люк. |
| Замок люка (УБЛ) | Механизм, блокирующий люк во время работы машины. | Обеспечивает безопасность, предотвращая открытие люка во время стирки и отжима. |
| Панель управления | Электронная плата с кнопками, переключателями и дисплеем. | Позволяет пользователю выбирать программы, настройки и контролировать процесс стирки. |
| Модуль управления (Электронный блок) | «Мозг» стиральной машины, управляющий всеми процессами. | Обрабатывает команды пользователя, контролирует работу всех узлов и датчиков. |
| Датчик Холла (Тахогенератор) | Датчик, измеряющий скорость вращения двигателя (для коллекторных двигателей). | Передает информацию о скорости вращения двигателя в модуль управления. |
| Датчик дисбаланса | Электронный датчик, определяющий неравномерное распределение белья в барабане. | Помогает предотвратить чрезмерные вибрации и повреждение машины. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральных машин Samsung:
-
Инновационная система EcoBubble: Стиральные машины Samsung часто оснащены технологией EcoBubble, которая позволяет создавать пузырьки воздуха, смешивая воду с моющим средством. Это обеспечивает более эффективное растворение порошка и улучшает качество стирки даже в холодной воде, что экономит электроэнергию и бережет ткани.
-
Датчики Smart Check: Многие модели стиральных машин Samsung имеют встроенные датчики Smart Check, которые позволяют пользователям диагностировать проблемы с помощью мобильного приложения. Это значительно упрощает процесс ремонта, так как машина может сообщить о неполадках и предложить возможные решения.
-
Система защиты от протечек Aqua Stop: Стиральные машины Samsung оборудованы системой защиты от протечек, которая автоматически отключает подачу воды в случае обнаружения утечки. Это помогает предотвратить затопления и повреждения, обеспечивая дополнительную безопасность для пользователей.
Эти особенности делают стиральные машины Samsung не только удобными в использовании, но и более безопасными и эффективными.
https://youtube.com/watch?v=wqb73CoUNvo
Мотор и тахогенератор

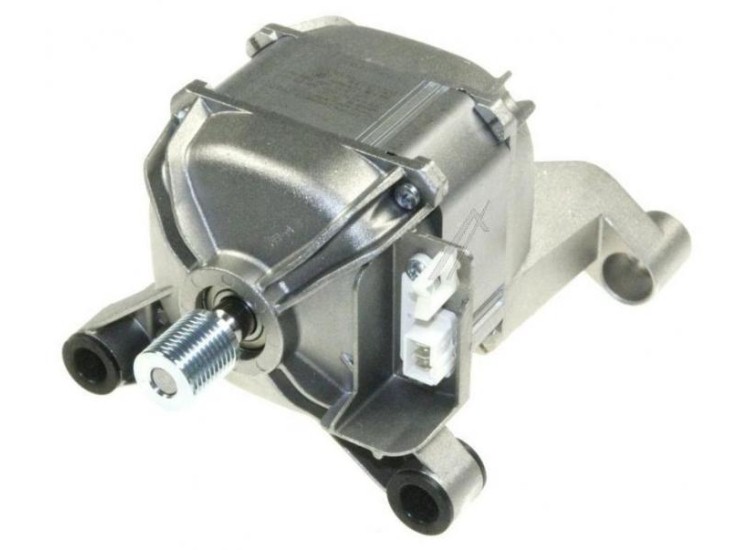

Эти две ключевые детали в стиральной машине работают в тандеме. Электродвигатель обеспечивает вращение барабана в соответствии с установленным режимом.
Большинство моделей Samsung представляют собой инверторные стиральные машины с прямым приводом. В таких устройствах мотор размещен на барабане с задней стороны. Эта конструкция способствует повышению эффективности работы двигателя и снижает вероятность его поломки.
Коллекторный мотор располагается в нижней части стиральной машины. Он управляет барабаном с помощью специального ремня, который соединяет вал двигателя и шкив барабана. Такая схема приводит к регулярному износу электрощеток и требует более частого обслуживания.
Таходатчик контролирует количество оборотов барабана. Информация о частоте вращения передается тахогенератором в модуль управления, который сравнивает полученные данные с заданной программой.
Датчик уровня и наливной клапан

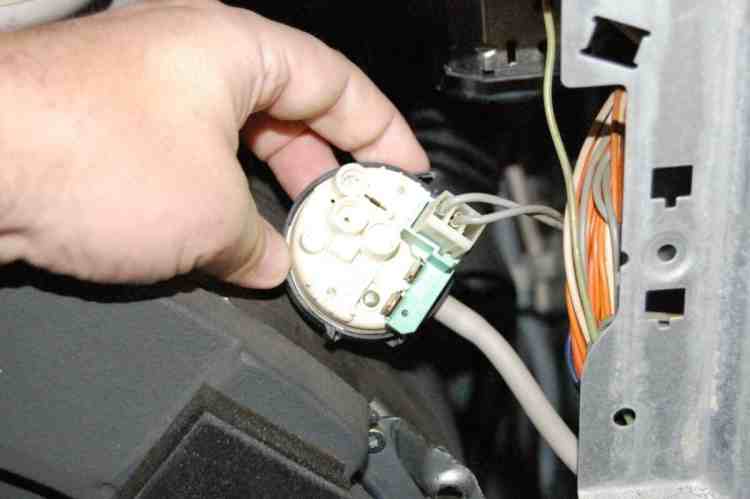

Эти компоненты функционируют в гармоничном взаимодействии. Основная задача прессостата заключается в контроле объема воды, поступающей в бак. Внешне этот элемент выглядит как круглая коробочка с проводами, установленная под крышкой корпуса стиральной машины.
Датчик уровня измеряет давление в бачке и передает данные модулю управления. Когда модуль получает сигнал о том, что жидкости достаточно, он отправляет команду наливному клапану остановить подачу воды.
Клапан, который отвечает за поступление воды из водопроводной сети, может иметь одну, две или три катушки. Напряжение, поступающее на эти катушки после сигнала от управляющего модуля, приводит в действие мембрану во входном клапане, открывая его. Как только напряжение снижается, мембранный клапан закрывается, перекрывая доступ воды.
https://youtube.com/watch?v=RUNwK7TAUxk

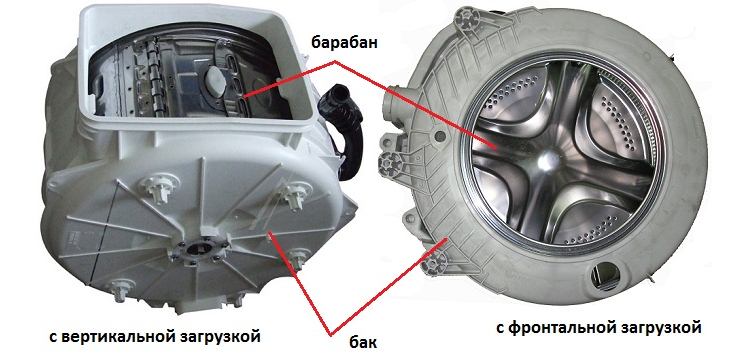

Бак и барабан
Бачок стиральной машины представляет собой герметичную пластиковую конструкцию, предназначенную для наполнения водой. Внутри него находится металлический барабан, в который помещается белье.
Эта деталь устройства оснащена особыми элементами, способствующими улучшению качества стирки:
- рифленые выступы;
- пластиковые ребробойники;
- перфорации на стенках.
Размер барабана определяет максимальную загрузку стиральной машины. Этот показатель варьируется в зависимости от различных моделей Samsung.
Читайте также:
Вращение барабана обеспечивается за счет подшипника, встроенного в бак, а также фиксированного вала и шкива передачи.
Форма барабана зависит от типа загрузки. Стиральные машины с вертикальной загрузкой имеют барабан закрытого типа, который оборудован дверцей для удобства укладки вещей.
Нагревательный элемент и термодатчик

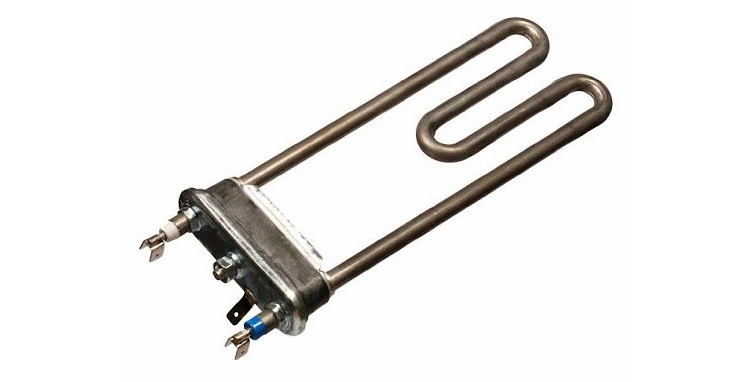

Нагревательный элемент (ТЭН) располагается в нижней части стиральной машины, под баком. Эта деталь отвечает за нагрев воды до нужной температуры в процессе стирки. Команда о требуемом уровне температуры поступает от модуля управления, после чего ТЭН начинает свою работу.
Контроль за процессом нагрева осуществляется температурным датчиком (термостатом или термистором), который интегрирован в корпус ТЭНа. Внешне он представляет собой металлическую трубку. Как только температура достигает установленного значения, термодатчик передает сигнал на управляющий блок, который отключает ТЭН.
Термостаты присутствуют в старых моделях стиральных машин Samsung. В биметаллических устройствах пластина, соприкасаясь с жидкостью, изгибается в зависимости от температуры, что приводит к замыканию реле.
Газонаполненные термостаты связаны с датчиком температуры панели управления через трубку. Замыкание контактов происходит за счет расширения нагретого фреона внутри этой трубки.
Вторая категория термодатчиков – термисторы – функционирует на основе измерения сопротивления во время нагрева воды. Эти устройства считаются более современными и надежными. Они применяются в сборке технологически продвинутых моделей стиральных машин Samsung.

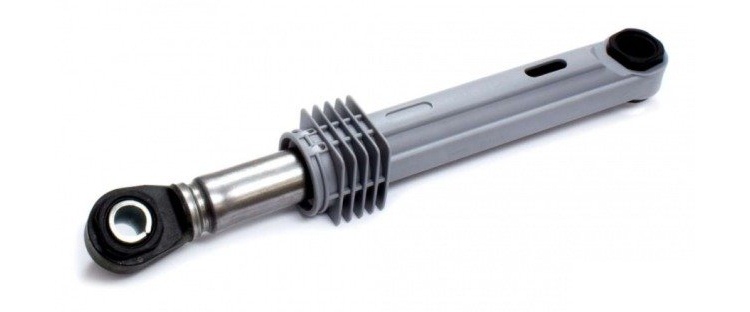

Пружины, амортизаторы и противовесы
Эти конструктивные элементы служат для снижения вибраций и предотвращения «подпрыгивания» стиральной машины во время отжима. Виброгасящие амортизаторы состоят из поршня и трубки, которые фиксируются на боковой стенке корпуса и на дне бака.
Пружины располагаются сверху и обеспечивают подвешенное состояние бака. Состояние и качество амортизаторов напрямую влияют на срок службы подшипника и ремня.
Противовесы, также известные как утяжелители, представляют собой бетонные или пластиковые блоки, размещенные в нижней части задней панели стиральной машины. Они помогают поддерживать баланс бака. Несмотря на свою значительную массу и прочность, эти элементы могут подвергаться повреждениям в процессе эксплуатации.
Часто причиной неисправностей становятся трещины в противовесах или ослабление болтов. В случае ослабления креплений, дребезжание устройства можно устранить, подтянув болты.
Блокирующее устройство и манжета

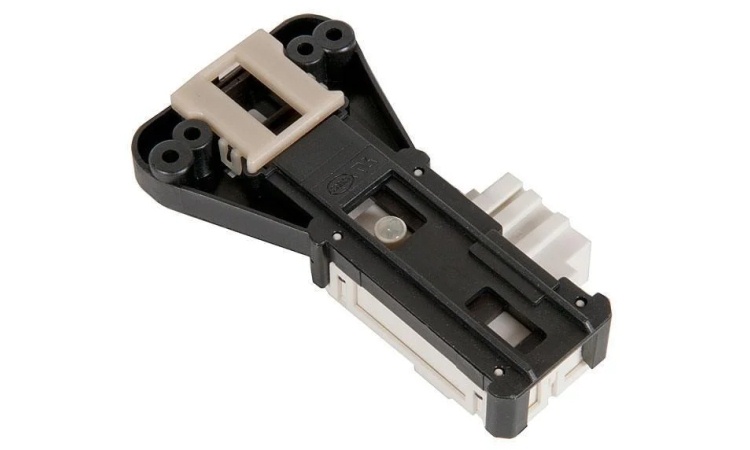

Механизм, который фиксирует дверцу в закрытом состоянии, представляет собой электронный замок. Сначала люк закрывается механически с помощью защелки. После активации программы происходит электронная блокировка дверцы, сопровождаемая тихим щелчком.
Устройство блокировки люка предотвращает случайное открытие дверцы во время работы стиральной машины-автомата. Разблокировка осуществляется по завершении программы, когда модуль управления отправляет соответствующий сигнал.
Манжета также играет важную роль в защите от возможных протечек, образующихся между дверцей люка и баком. Внешне она напоминает резиновый уплотнитель. Эта вспомогательная деталь всегда должна находиться в хорошем состоянии: быть чистой, сухой, без трещин и других повреждений.

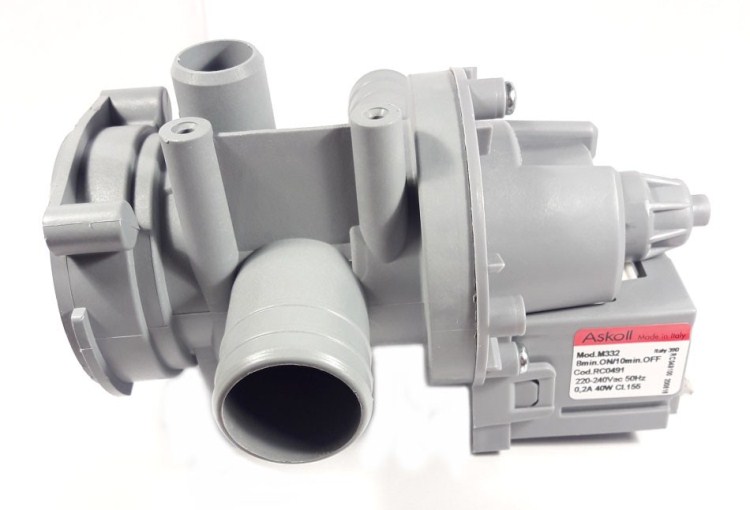

Помпа, улитка, фильтр
Для откачки загрязненной воды из бака после стирки или полоскания в стиральных машинах используется насос. В моделях Samsung можно встретить два типа насосов: синхронные и асинхронные.
Основные компоненты любой помпы:
- Электродвигатель
- Крыльчатка.
К верхней (или передней) части насоса прикреплена улитка, которая служит для подключения сливного шланга.
В этой же детали установлен фильтр, предназначенный для задержки мусора. Лопасти насоса, которые фиксируются перпендикулярно к оси, начинают вращаться при активации ротора.
При отводе отработанной жидкости в насос, фильтр и шланг могут забиваться мелкими предметами, которые остались в одежде (например, скрепками, монетами или пуговицами). Это может привести к поломке насоса и необходимости его ремонта.
Чтобы избежать неполадок в работе стиральной машины, рекомендуется регулярно проводить профилактическую очистку фильтра.
Шланги, патрубки

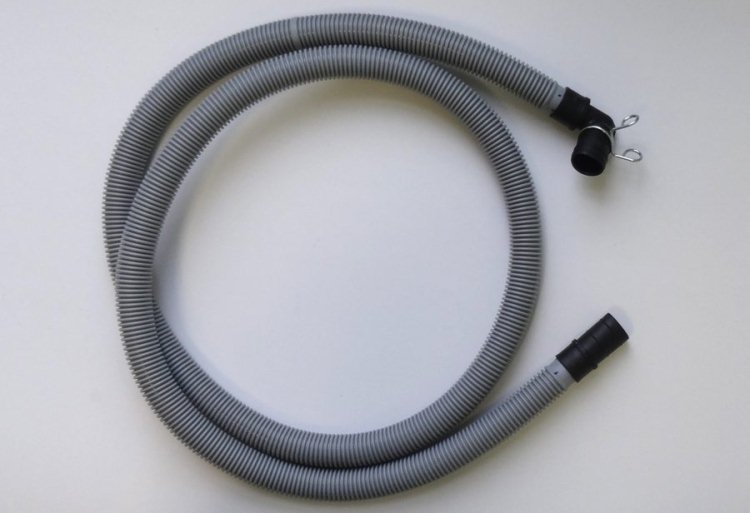

Эти компоненты предназначены для подачи воды в бак и отведения отработанной жидкости. Длина шлангов варьируется в зависимости от расположения стиральной машины и расстояния до водопроводной и канализационной систем. Если требуется перемещение устройства на значительное расстояние, используются более длинные трубки.
Шланги находятся снаружи корпуса, в то время как патрубки располагаются внутри. Заливной и сливной патрубки функционируют синхронно, обеспечивая свободный поток воды.
Современные шланги и патрубки обладают высокой эластичностью и гибкостью. Появление трещин, деформаций или высыхания может привести к утечкам, поэтому неисправные элементы системы необходимо заменять своевременно.
Порошкоприемник

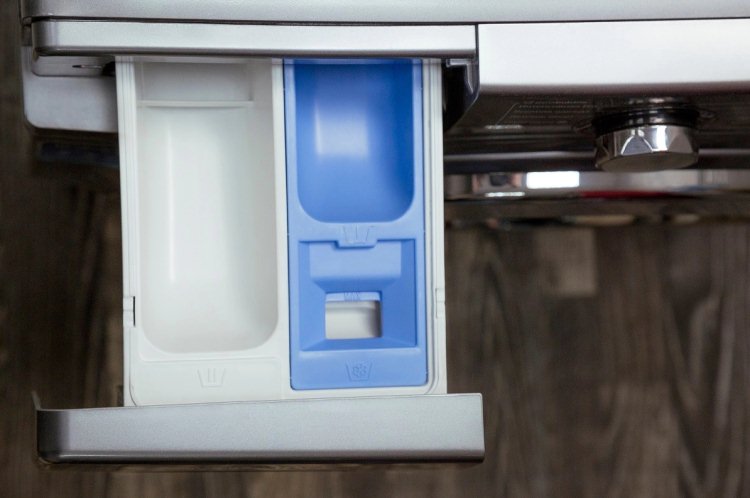

Диспенсер — это контейнер, который имеет несколько отсеков для порошка и кондиционера. Стиральные средства помещаются в порошкоприемник перед началом стирки и остаются там до активации соответствующего этапа.
Когда начинается режим замачивания или стирки, вода поступает в отделение с порошком и вымывает его в бак. На этапе финального полоскания вода проходит через отсек с кондиционером.
После каждой стирки рекомендуется тщательно просушивать порошкоприемник, чтобы избежать появления неприятного запаха и плесени.
Заключение
Стиральные машины Samsung состоят из множества ключевых компонентов, каждый из которых выполняет свою уникальную функцию.
Слаженная работа всех элементов обеспечивает выполнение заявленных функций и продолжительный срок службы. Тщательно ознакомившись с конструкцией этой бытовой техники, вы сможете освоить основы самостоятельного ремонта и гарантировать её надежную эксплуатацию.
Система защиты от протечек
Одним из основных элементов системы защиты является датчик уровня воды. Он контролирует количество воды в баке и предотвращает переполнение. Если уровень воды превышает допустимые значения, датчик отправляет сигнал на управление клапаном, который закрывает подачу воды, тем самым предотвращая протечку.
Еще одним важным компонентом является система Aqua Stop. Она состоит из специального шланга с двойной оболочкой и встроенным клапаном, который автоматически перекрывает подачу воды в случае разрыва шланга. Это обеспечивает дополнительную защиту от протечек, особенно в тех случаях, когда машина находится под давлением.
Также стоит отметить наличие дренажного насоса, который отвечает за отвод воды из стиральной машины. Если по какой-либо причине происходит сбой в работе насоса, система защиты активирует аварийный режим, который предотвращает дальнейшее накопление воды в баке и, как следствие, возможные протечки.
В некоторых моделях стиральных машин Samsung предусмотрены индикаторы ошибок, которые сигнализируют пользователю о возникновении проблем с системой водоснабжения или дренажа. Эти индикаторы помогают быстро выявить и устранить неисправности, что также способствует предотвращению протечек.
Кроме того, в современных моделях стиральных машин Samsung реализованы умные технологии, которые позволяют удаленно контролировать состояние устройства через мобильное приложение. Пользователь может получать уведомления о возможных утечках или других проблемах, что значительно повышает уровень безопасности и удобства эксплуатации.
Таким образом, система защиты от протечек в стиральных машинах Samsung представляет собой комплексный набор технологий и решений, направленных на предотвращение аварийных ситуаций и обеспечение надежной работы устройства. Это делает стиральные машины Samsung не только эффективными, но и безопасными в использовании.
Система управления и дисплей
Система управления стиральной машины Samsung представляет собой сложный комплекс, который обеспечивает взаимодействие пользователя с устройством, а также управление всеми его функциями. В современных моделях стиральных машин Samsung используется электронная система управления, которая включает в себя микропроцессор, отвечающий за обработку данных и выполнение команд.
На передней панели стиральной машины расположены элементы управления, которые могут включать в себя механические кнопки, сенсорные панели и поворотные переключатели. Эти элементы позволяют пользователю выбирать режим стирки, устанавливать температуру воды, задавать скорость отжима и другие параметры стирки. В зависимости от модели, некоторые машины могут иметь дополнительные функции, такие как отложенный старт, выбор уровня загрязненности белья и специальные программы для стирки деликатных тканей.
Дисплей стиральной машины Samsung, как правило, является многофункциональным и может отображать информацию о текущем режиме работы, времени до окончания стирки, а также возможные ошибки и рекомендации по их устранению. Современные модели могут быть оснащены LED или LCD дисплеями, которые обеспечивают четкость и удобство восприятия информации. На дисплее также могут отображаться индикаторы, показывающие состояние работы машины, например, заполнение водой, отжим или завершение программы.
Система управления также включает в себя датчики, которые отслеживают различные параметры работы машины, такие как уровень воды, температура и балансировка барабана. Эти датчики позволяют автоматически регулировать процесс стирки, обеспечивая оптимальные условия для каждого типа ткани и уровня загрязненности. Например, если датчик обнаруживает, что белье неравномерно распределено в барабане, система может автоматически изменить скорость отжима, чтобы предотвратить вибрацию и шум.
Кроме того, многие модели стиральных машин Samsung поддерживают функции Smart Control, что позволяет управлять устройством через мобильное приложение. Это дает возможность контролировать процесс стирки удаленно, получать уведомления о завершении программы и даже запускать стирку в удобное время. Интеграция с умным домом также позволяет пользователям включать и выключать машину с помощью голосовых команд, что значительно упрощает использование устройства.
Таким образом, система управления и дисплей стиральной машины Samsung играют ключевую роль в обеспечении удобства и эффективности стирки, позволяя пользователю легко настраивать параметры и контролировать процесс работы устройства.
Энергетическая эффективность и классы энергопотребления
Энергетическая эффективность стиральных машин Samsung является одним из ключевых факторов, определяющих их популярность и востребованность на рынке. В современных моделях применяются передовые технологии, которые позволяют значительно снизить потребление электроэнергии, что, в свою очередь, способствует экономии средств на оплату коммунальных услуг и снижению негативного воздействия на окружающую среду.
Стиральные машины Samsung классифицируются по классам энергопотребления, которые обозначаются буквами от A до G. Наивысший класс — A — означает, что устройство обладает наилучшей энергетической эффективностью, в то время как класс G указывает на наименьшую. В последние годы большинство моделей Samsung относятся к классу A или выше, что подтверждает их высокую эффективность.
Классы энергопотребления определяются на основе ряда критериев, включая количество потребляемой электроэнергии за цикл стирки, а также эффективность отжима. Например, стиральные машины класса A+++ потребляют до 30% меньше энергии по сравнению с моделями класса A+. Это достигается благодаря использованию инверторных двигателей, которые обеспечивают более плавную работу и меньшие потери энергии.
Кроме того, многие модели оснащены функцией Eco Bubble, которая позволяет создавать активные пузырьки, способствующие более эффективному растворению моющего средства и улучшению качества стирки при низких температурах. Это не только экономит электроэнергию, но и бережет ткани, продлевая срок службы одежды.
Важно отметить, что стиральные машины Samsung также имеют функцию автоматической настройки потребления воды и энергии в зависимости от загрузки. Это означает, что при частичной загрузке машина будет использовать меньше ресурсов, что дополнительно способствует экономии.
В заключение, высокая энергетическая эффективность стиральных машин Samsung, подтвержденная классами энергопотребления, делает их отличным выбором для потребителей, стремящихся к экономии и заботящимся об экологии. Инновационные технологии и продуманный дизайн обеспечивают не только надежность и долговечность, но и значительное снижение затрат на электроэнергию.
