Как устроена стиралка-автомат?
Корпус стиральной машины включает в себя переднюю панель, две боковые стенки, заднюю часть и верхнюю крышку. Под верхней крышкой располагаются следующие компоненты:
https://youtube.com/watch?v=wnkLZTa5ia8
Прессостат (он же датчик уровня воды)

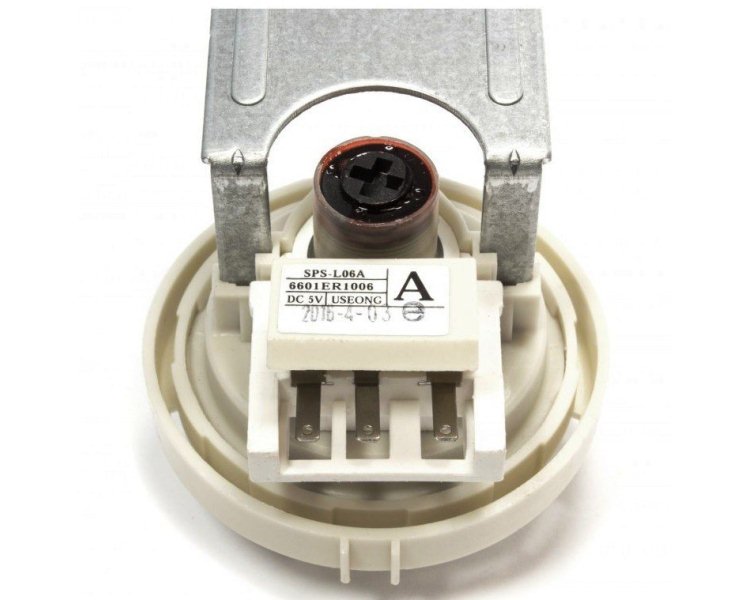

Эта небольшая круглая коробочка установлена в углу, ближе к задней стенке бытового устройства. В пластиковом корпусе находятся:
- воздушная камера с мембраной,
- трубки,
- катушка индуктивности с сердечником и группа проводников.
Главная функция прессостата заключается в контроле уровня воды в барабане. Во время наполнения барабана водой воздух, проходя по шлангу в датчик, оказывает давление на тонкую пластину — мембрану. Как только бак заполняется водой до определенного уровня, воздух выталкивает мембрану, происходит замыкание контактов, и на модуль управления поступает сигнал о прекращении подачи воды.
В центре корпуса прессостата расположен настроечный винт, который можно выкрутить или закрутить для изменения уровня давления в баке. Производитель настоятельно не рекомендует изменять заводские настройки прессостата, так как это может привести к увеличению нагрузки на другие компоненты внутреннего устройства стиральной машины.
| Узел | Назначение | Описание |
|---|---|---|
| Барабан | Основной рабочий элемент для стирки белья. | Перфорированный цилиндр из нержавеющей стали, в котором происходит вращение белья с водой и моющим средством. Имеет лопасти для перемешивания белья. |
| Бак | Емкость для воды и моющего раствора. | Герметичная емкость, в которой находится барабан. Изготавливается из пластика или нержавеющей стали. |
| Двигатель | Приводит в движение барабан. | Электрический двигатель, который через ременную передачу (в коллекторных) или напрямую (в инверторных) вращает барабан. |
| Амортизаторы | Гасят вибрации и колебания бака. | Пружины и/или гидравлические амортизаторы, которые поглощают энергию колебаний бака во время стирки и отжима. |
| Противовесы | Стабилизируют бак. | Тяжелые бетонные или чугунные блоки, закрепленные на баке для уменьшения вибраций и обеспечения устойчивости машины. |
| Нагревательный элемент (ТЭН) | Нагревает воду до заданной температуры. | Электрический трубчатый нагреватель, расположенный в нижней части бака. |
| Помпа (сливной насос) | Откачивает грязную воду из бака. | Электрический насос, который выкачивает воду из бака в сливной шланг. |
| Заливной клапан | Регулирует подачу воды в бак. | Электромагнитный клапан, который открывается и закрывается по команде управляющего модуля, подавая воду из водопровода. |
| Прессостат (датчик уровня воды) | Определяет уровень воды в баке. | Датчик, который измеряет давление воздуха в специальной трубке, соединенной с баком, и передает информацию о количестве воды управляющему модулю. |
| Управляющий модуль (плата управления) | «Мозг» стиральной машины, контролирует все процессы. | Электронная плата с микроконтроллером, которая обрабатывает команды пользователя, управляет работой всех узлов и контролирует ход программы стирки. |
| Панель управления | Интерфейс для взаимодействия пользователя с машиной. | Состоит из кнопок, поворотного переключателя, дисплея, индикаторов, позволяющих выбрать программу, температуру, отжим и другие параметры. |
| Дверца (люк) | Обеспечивает загрузку и выгрузку белья. | Герметичная дверца с замком, который блокируется во время работы машины для безопасности. |
| Манжета люка | Уплотняет дверцу, предотвращая протечки. | Резиновое уплотнение, расположенное по периметру загрузочного люка. |
| Дозатор моющих средств | Отсек для загрузки порошка, геля и кондиционера. | Выдвижной лоток с несколькими отделениями для различных моющих средств, которые смываются водой в бак. |
| Фильтр сливного насоса | Задерживает мелкие предметы и ворс. | Съемный фильтр, расположенный в нижней части машины, который предотвращает засорение сливного насоса. |
| Датчик температуры | Измеряет температуру воды. | Термистор, который передает данные о температуре воды управляющему модулю для контроля нагрева. |
| Тахогенератор | Измеряет скорость вращения двигателя. | Датчик, который генерирует электрический сигнал, пропорциональный скорости вращения двигателя, для точного контроля оборотов. |
| Датчик дисбаланса | Определяет неравномерное распределение белья. | Датчик, который регистрирует колебания бака и сигнализирует о дисбалансе, что позволяет машине перераспределить белье или снизить обороты отжима. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральной машины LG:
-
Инверторный мотор: Стиральные машины LG часто оснащены инверторными моторами, которые обеспечивают более тихую и эффективную работу. Эти моторы регулируют скорость вращения барабана в зависимости от нагрузки, что позволяет экономить электроэнергию и снижать уровень шума. Это также увеличивает срок службы машины, так как уменьшает механическое износ.
-
Система TurboWash: Некоторые модели стиральных машин LG имеют технологию TurboWash, которая позволяет сократить время стирки до 30 минут без потери качества. Это достигается за счет мощных струй воды, которые проникают в ткань и обеспечивают более глубокую стирку, что особенно полезно для занятых людей.
-
Smart Diagnosis: Стиральные машины LG могут быть оснащены функцией Smart Diagnosis, которая позволяет пользователям диагностировать проблемы с помощью смартфона. С помощью специального приложения и встроенного микрофона машина может передавать информацию о неисправностях в сервисный центр, что значительно упрощает процесс ремонта и обслуживания.
Эти особенности делают стиральные машины LG не только эффективными, но и удобными в использовании.
https://youtube.com/watch?v=jtA2bf_Vn44
Наливной клапан

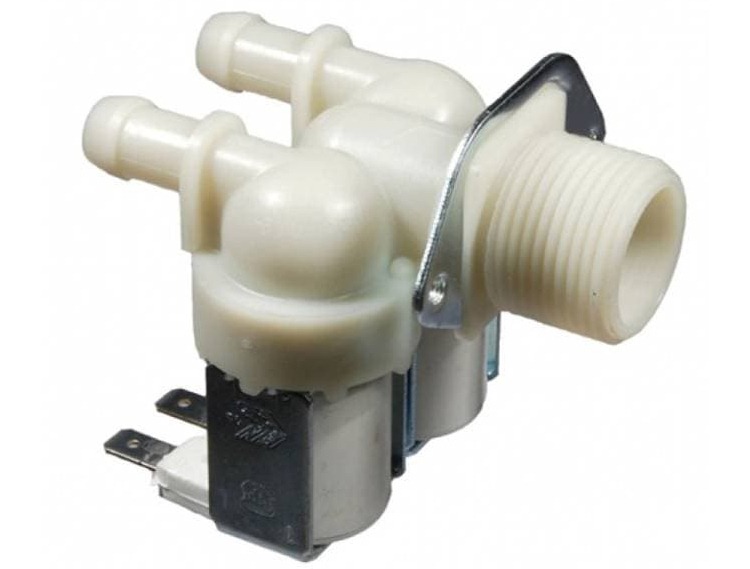

Это запорное устройство, которое является частью трубопровода, соединенного с водопроводным шлангом. Наливной клапан выполняет функцию защиты от утечек.
Когда стиральная машина подключается к электросети и получает команду на запуск стирки, электрический ток, проходя через катушку наливного клапана, создает электромагнитное поле, которое открывает запорный механизм.
Как только датчик уровня воды (прессостат) фиксирует максимальный уровень воды в барабане, питание на катушку отключается, что приводит к закрытию клапана.
Противовесы

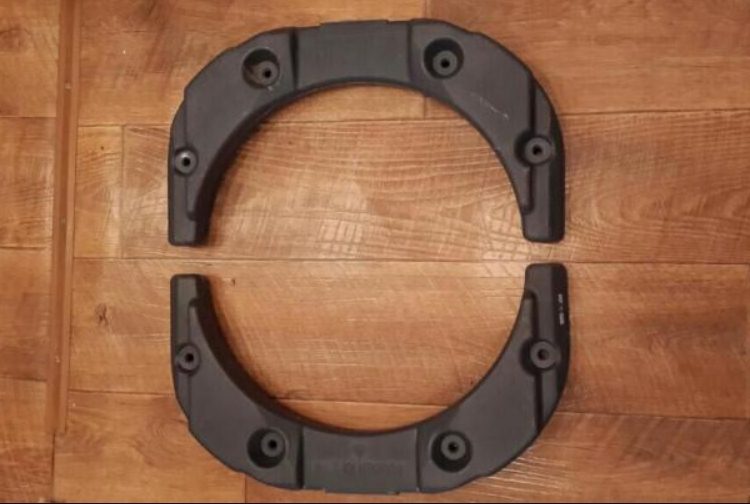

Это массивные пластиковые или бетонные блоки, один из которых крепится болтом к верхней части бака, а два других находятся вокруг люка стиральной машины.
Противовес в стиральной машине выполняет функцию амортизатора, уменьшая колебания бака во время стирки или отжима. Кроме того, противовес добавляет вес устройству, что повышает его устойчивость.
С передней панели можно получить доступ к следующим компонентам внутренней конструкции стиральной машины:
https://youtube.com/watch?v=RqPb92zcr-4
Диспенсер для моющих средств

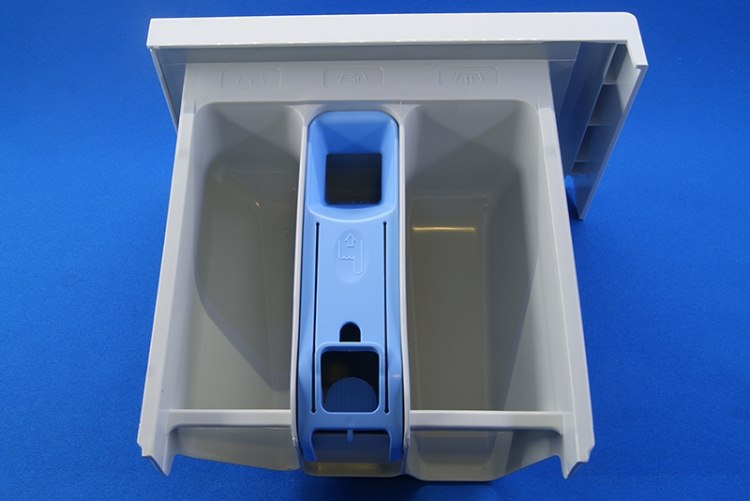

Это пластиковый контейнер, который находится в верхней части передней панели стиральной машины. Порошковый отсек разделен на три части: для основной стирки, дополнительной стирки и кондиционера.
В отсек, обозначенный римской цифрой I, помещают порошок для основной стирки, в отсек с номером II — для предварительной стирки. В отсек, отмеченный символом «*», добавляют кондиционер для белья. Порошковый отсек соединен с наливным клапаном через патрубки.
Модуль управления
Это ключевой компонент внутренней структуры спиральной стиральной машины. Основные задачи модуля управления:
- обеспечивает обмен данными с индикационной платой (на дисплее панели управления отображаются коды ошибок и другие символы, информирующие о текущих процессах);
- отправляет сигналы о подаче или отводе воды;
- управляет механизмом блокировки дверцы;
- следит за процессом нагрева воды в баке;
- контролирует работу двигателя в различных режимах.

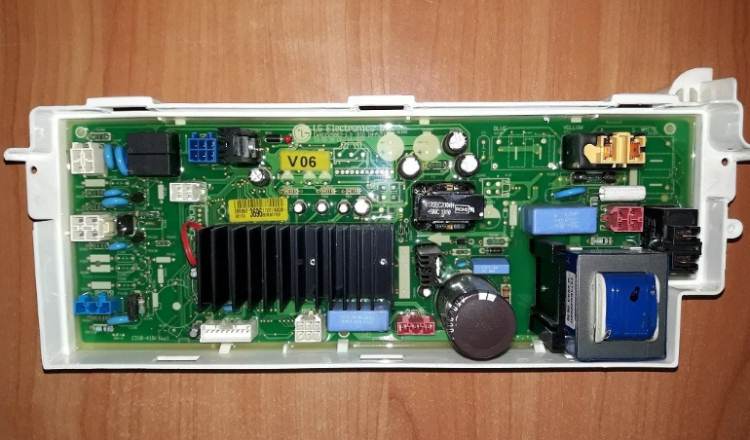

Модуль представляет собой печатную плату, на которой в установленном порядке размещены резисторы и семисторы (элементы, отвечающие за определенные узлы внутреннего устройства стиральной машины). Координацию взаимодействия всех компонентов модуля управления осуществляет микропроцессор.
Центральное место передней панели стиральной машины LG занимает дверца люка, за которой находятся блокирующее устройство двери и резиновая манжета.
Устройство блокировки люка

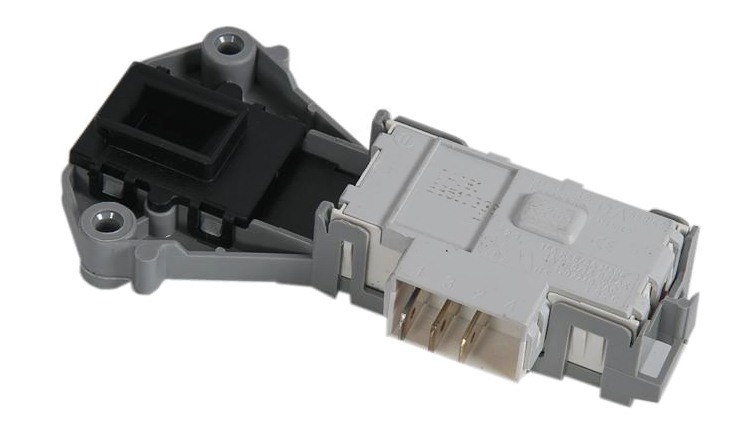

Основная функция устройства блокировки люка (УБЛ) заключается в обеспечении безопасности при работе стиральной машины, предотвращая открытие двери во время стирки.
Читайте также:
УБЛ состоит из нескольких компонентов: фиксатора, термоэлемента и биметаллической пластины, которые находятся под защитным пластиковым корпусом.
Когда модуль управления отправляет сигнал о начале стирки, термоэлемент УБЛ получает электрический ток. В результате нагрева термоэлемент передает тепло на биметаллическую пластину, которая, расширяясь, выталкивает фиксатор, тем самым блокируя дверь. После завершения стирки термоэлемент остывает в течение двух-трех минут, что позволяет разблокировать дверцу люка.
Манжета

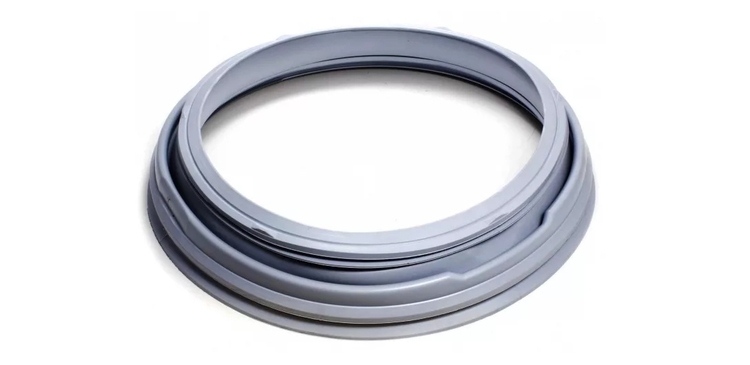

Это специализированное резиновое кольцо, которое соединяет бак стиральной машины с её передней панелью. Резиновая манжета играет ключевую роль в обеспечении герметичности закрытия люка, предотвращая утечку воды из барабана наружу. Манжета крепится с помощью двух хомутов: внутреннего и наружного.
Наружный хомут, представляющий собой металлическое кольцо, фиксирует манжету с внешней стороны передней панели. Для его снятия необходимо аккуратно разогнуть защелку и удалить кольцо. Чтобы получить доступ к внутреннему хомуту, потребуется снять переднюю панель стиральной машины. Подробная инструкция по замене манжеты люка для стиральных машин LG доступна здесь.
В нижней части передней панели находится технический люк, за которым располагаются сливной фильтр и шланг для аварийного слива.
Сливной фильтр
Это небольшая пластиковая продолговатая заглушка с ручкой и выходом для шланга аварийного слива воды. Фильтр играет ключевую роль в защите крыльчатки сливного насоса от попадания посторонних предметов и мусора.
Сливной фильтр следует регулярно (не реже одного раза в три месяца) извлекать и очищать. Эти простые действия помогут обеспечить бесперебойную работу сливного насоса.
Теперь давайте рассмотрим заднюю панель и то, что находится за ней. На задней стенке размещены сетевой шнур (для подачи электричества) и два шланга. Один из них — наливной, находится в верхней части задней панели (по нему вода поступает из водопровода). Второй шланг — сливной, расположен в нижней части задней панели (он предназначен для отведения грязной воды в канализацию).
Основную часть задней панели занимает сервисный люк. Именно за ним скрыт доступ к ключевым механизмам и компонентам стиральной машины LG.
Двигатель

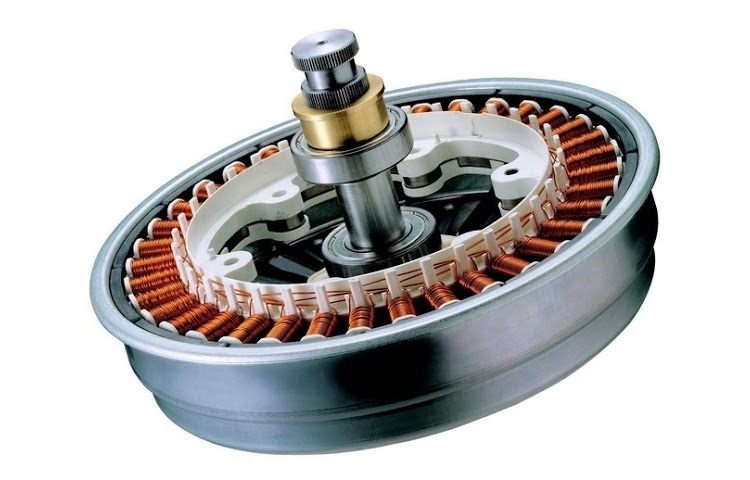

Современные стиральные машины LG оборудованы инверторными двигателями. В отличие от традиционных коллекторных моторов, инверторные модели устанавливаются непосредственно на вал барабана. Это исключает наличие шкива, приводного ремня, угольных щеток и других соединительных элементов, что значительно увеличивает срок службы двигателя.
Структура инверторного двигателя:
- Ротор (металлическая чаша, закрепленная на валу барабана, внутри которой находятся магниты).
- Статор (пластиковый круг, соединенный с внешней стороной, с выемками для катушек, внутри которого размещены электрические пластины и тахогенератор).
На инверторный двигатель подается переменный ток, который преобразуется в постоянный, а затем снова в переменный с необходимыми параметрами. Эти преобразования позволяют точно контролировать частоту вращения ротора. Совмещение ротора и барабана на одном валу значительно уменьшает вибрацию и обеспечивает идеальную балансировку бака. Инструкцию по диагностике неисправностей двигателя стиральной машины LG и его замене можно найти здесь.
Тахогенератор

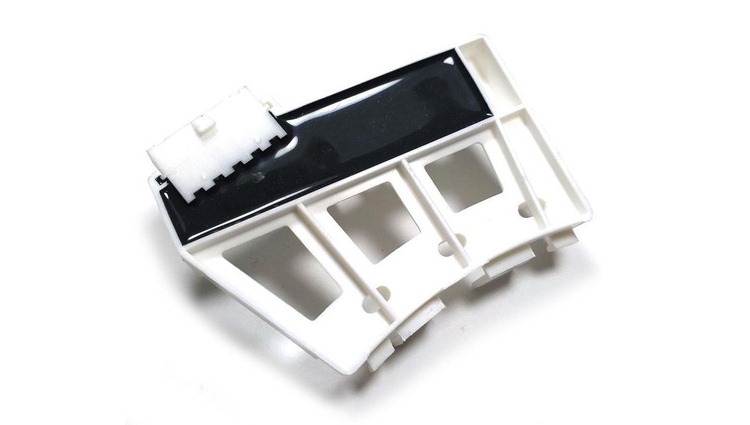

Датчик Холла (тахогенератор) представляет собой компактную катушку, встроенную в корпус инверторного мотора, предназначенную для измерения оборотов двигателя стиральной машины.
Когда двигатель вращается, внутри катушки под действием магнита возникает электрическое напряжение. Уровень этого напряжения изменяется в зависимости от скорости вращения. Датчик фиксирует эти данные и передает их на управляющий модуль. Если полученные значения не совпадают с заранее установленными параметрами, управляющий модуль уведомляет пользователя о возникшей ошибке с помощью соответствующего кода на панели управления.
Барабан

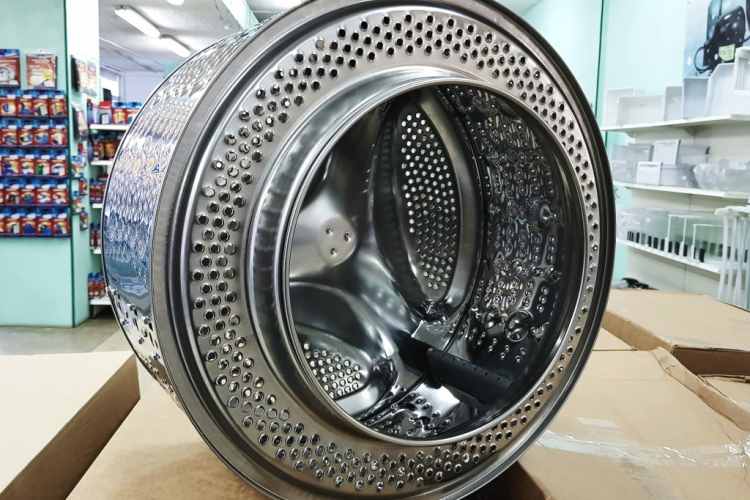

Это емкость из нержавеющей стали, в которой осуществляется процесс стирки, полоскания и отжима. Внутренняя поверхность барабана имеет перфорацию. Именно через эти небольшие отверстия в барабан поступает вода с моющим средством, а также вытекает загрязненная жидкость после завершения стирки.
Для повышения эффективности стирки производитель устанавливает внутри барабана специальные бойники — пластиковые ребра, которые способствуют лучшему перемешиванию белья.
Снаружи барабан защищен двумя половинами бака. Эти пластиковые детали соединяются между собой с помощью винтов (в старых моделях стиральных машин LG можно встретить цельнолитые, неразборные баки).
С одной стороны бак соединяется с барабаном через резиновую манжету, а с другой — вал барабана проходит через бак к подшипниковому узлу. Пошаговые инструкции по снятию барабана со стиральной машины LG и его замене представлены в этой статье, а информация о замене подшипника — в этой.
Амортизаторы и пружины
Возвратная пружина обеспечивает возвращение бака в исходное положение при сильных колебаниях. Одна сторона пружины фиксируется крючком к корпусу стиральной машины, а другая — к верхней части бака.

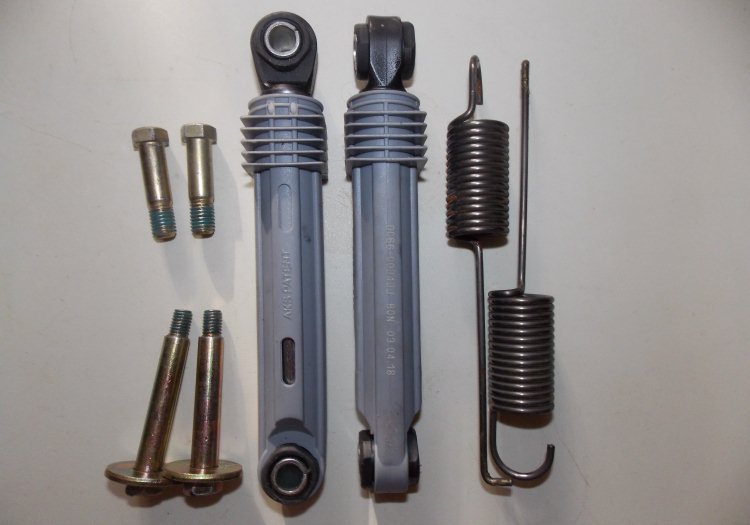

Амортизаторы, как и пружины, служат для снижения вибрации бака во время стирки и отжима. Одна сторона амортизаторов прикрепляется к нижней части бака, а другая — к основанию корпуса устройства.
Снижение вибрации осуществляется благодаря движению поршня внутри цилиндра. Прокладка, находящаяся между цилиндрической стенкой и поршнем, пропитана смазкой. При колебаниях бака поршень плавно перемещается внутрь цилиндра, что помогает гасить вибрацию. Инструкция по самостоятельной замене амортизаторов на стиральной машине LG доступна здесь.
Нагревательный элемент
ТЭН, или нагревательный элемент, представляет собой изогнутую трубку, концы которой подключены к электрической проводке. Внутри этой трубки размещен тонкий нагревательный элемент и диэлектрик, который отвечает за передачу тепла на металлические стенки ТЭНа.
При запуске цикла стирки на ТЭН поступает электрическое напряжение от модуля управления. В результате этого ТЭН начинает нагреваться, что приводит к повышению температуры воды в баке.
Когда температура воды достигает установленного уровня, срабатывает температурный датчик. Он отправляет сигнал на модуль управления, который, в свою очередь, прекращает подачу напряжения на ТЭН. В этой статье вы найдете инструкцию по самостоятельному снятию и замене ТЭНа в стиральной машине LG.
Датчик температуры

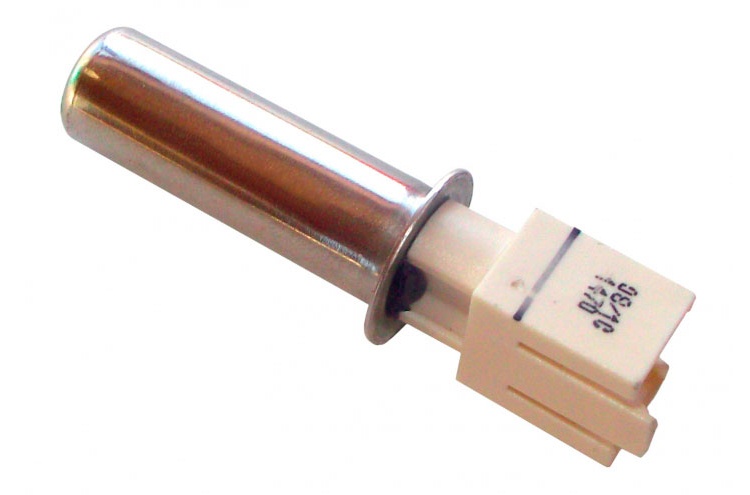

Термодатчик — это устройство, которое измеряет температуру воды в барабане. Внутри ТЭНа находится термистор. Чувствительный элемент термодатчика, представляющий собой металлический цилиндр, изменяет свое сопротивление в зависимости от температуры воды.
Этот процесс позволяет преобразовать значения сопротивления датчика в температурные параметры и передать их на управляющий модуль. Как только температура достигает предельного значения, модуль отключает подачу электроэнергии, тем самым останавливая нагрев воды.
Сливной насос

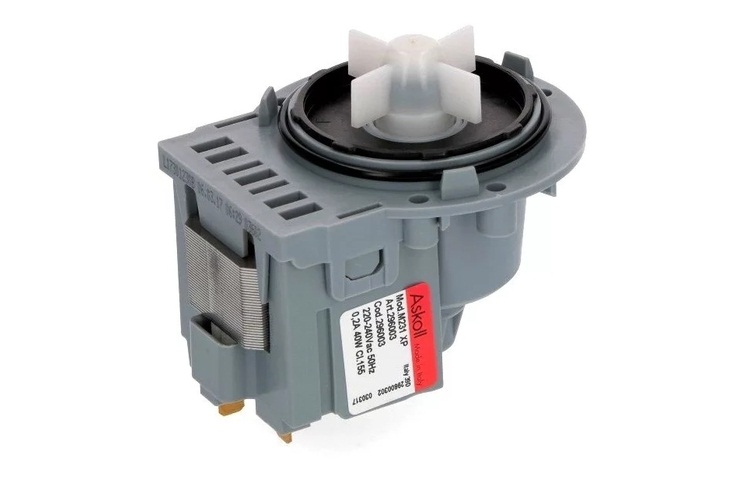

Основная задача сливного насоса заключается в откачке и удалении отработанной воды из барабана стиральной машины. Устройство включает в себя мотор, вращающуюся крыльчатку и улитку (это компонент, к которому подключаются патрубки и сливной шланг).
После завершения цикла стирки модуль управления активирует сливной насос. Отработанная вода проходит через патрубки, попадает в крыльчатку насоса, а затем направляется в сливной шланг и далее в канализацию. Узнайте, как выполнить прочистку и заменить сливной шланг для стиральной машины LG, перейдя по этой ссылке.
Заключение
Знание о том, как устроены и функционируют различные компоненты стиральной машины, позволит вам быстро и с минимальными усилиями восстановить работоспособность этого бытового прибора.
Система управления отжимом
В стиральных машинах LG играет ключевую роль в обеспечении эффективной работы устройства и достижения наилучших результатов стирки. Она отвечает за контроль скорости отжима, время цикла и уровень влажности белья после завершения стирки. Рассмотрим подробнее основные компоненты и функции этой системы.
1. Микропроцессорный контроллер
В центре системы управления отжимом находится микропроцессорный контроллер, который обрабатывает данные от различных датчиков и управляет работой мотора. Он отвечает за выбор оптимального режима отжима в зависимости от типа ткани, веса загрузки и других параметров. Контроллер также обеспечивает защиту от перегрузки и неравномерного распределения белья в барабане.
2. Датчики
Система управления отжимом включает несколько датчиков, которые играют важную роль в процессе. Основные из них:
- Датчик уровня воды: Определяет, сколько воды осталось в барабане, и помогает контролировать процесс отжима, предотвращая его запуск при недостаточном уровне воды.
- Датчик вращения барабана: Отслеживает скорость вращения барабана и обеспечивает плавный переход между различными режимами отжима.
- Датчик вибрации: Обеспечивает равномерное распределение белья в барабане, предотвращая его неравномерное вращение и возможные повреждения машины.
3. Приводной механизм
Приводной механизм отвечает за вращение барабана во время отжима. В стиральных машинах LG используется инверторный мотор, который обеспечивает высокую эффективность и низкий уровень шума. Инверторный мотор позволяет плавно регулировать скорость отжима, что особенно важно для деликатных тканей.
4. Программные режимы
Система управления отжимом предлагает различные программные режимы, которые позволяют пользователю выбрать оптимальный вариант в зависимости от типа ткани и степени загрязнения. Например, для деликатных тканей предусмотрен режим низкой скорости отжима, а для плотных тканей — высокая скорость. Это позволяет избежать повреждения белья и продлить срок службы стиральной машины.
5. Защита от неравномерной загрузки
Система управления отжимом также включает функции защиты от неравномерной загрузки. Если белье в барабане распределено неравномерно, система автоматически снижает скорость отжима или останавливает его, чтобы предотвратить повреждение машины и обеспечить безопасность во время работы.
Таким образом, система управления отжимом в стиральных машинах LG представляет собой сложный комплекс, который обеспечивает эффективное и безопасное выполнение отжима, учитывая множество факторов, влияющих на процесс стирки. Благодаря современным технологиям и интеллектуальному управлению, пользователи могут быть уверены в высоком качестве стирки и долговечности своего устройства.
Сенсор загрузки белья
является одним из ключевых компонентов стиральной машины LG, который отвечает за определение веса загруженного белья и оптимизацию процесса стирки в зависимости от этого параметра. Этот узел позволяет машине автоматически регулировать количество воды, необходимое для стирки, а также время цикла, что способствует более эффективному использованию ресурсов и снижению потребления электроэнергии.
работает на основе принципа измерения веса. В большинстве моделей LG используется система, основанная на тензодатчиках, которые фиксируют изменения в нагрузке на барабан. Когда пользователь загружает белье, сенсор анализирует вес и передает данные на контроллер, который, в свою очередь, принимает решение о необходимых параметрах стирки.
Одним из основных преимуществ является его способность предотвращать переполнение или недостаток воды. Если белья слишком много, машина может автоматически уменьшить уровень воды и время стирки, чтобы избежать неэффективной стирки и повреждения ткани. В случае, если белья недостаточно, сенсор позволяет увеличить количество воды и время стирки, что обеспечивает качественное очищение даже небольших загрузок.
Кроме того, способствует экономии времени и энергии. Благодаря автоматической настройке параметров стирки, пользователю не нужно вручную выбирать режимы, что делает процесс более удобным и интуитивно понятным. Это также помогает избежать излишнего износа как самой машины, так и белья, так как оптимальные условия стирки уменьшают механическое воздействие на ткани.
Важно отметить, что эффективность работы зависит от правильной эксплуатации стиральной машины. Пользователи должны следить за тем, чтобы не перегружать барабан, так как это может привести к неправильным показаниям сенсора и, как следствие, к неэффективной стирке. Также стоит учитывать, что различные типы тканей могут требовать разных условий стирки, и сенсор не всегда может учесть эти нюансы.
В заключение, в стиральных машинах LG представляет собой высокотехнологичное решение, которое значительно упрощает процесс стирки и делает его более эффективным. Благодаря этому узлу пользователи получают возможность не только экономить ресурсы, но и заботиться о качестве стирки, что в конечном итоге приводит к более длительному сроку службы как одежды, так и самой стиральной машины.
Элементы теплоизоляции
Элементы теплоизоляции в стиральных машинах LG играют важную роль в обеспечении эффективной работы устройства и повышении его энергоэффективности. Они предназначены для минимизации потерь тепла, что позволяет сократить время стирки и снизить потребление электроэнергии.
- Изоляционные панели: Эти панели расположены на стенках корпуса стиральной машины и изготовлены из специальных теплоизоляционных материалов, таких как пенопласт или минеральная вата. Они предотвращают утечку тепла из барабана во время стирки и отжима, что особенно важно при использовании горячей воды.
- Изоляция бака: Бак стиральной машины также изолирован, чтобы сохранить тепло воды внутри. Это позволяет не только экономить электроэнергию, но и улучшает качество стирки, так как горячая вода более эффективно растворяет моющие средства и удаляет загрязнения.
- Изоляция нагревательного элемента: Нагревательный элемент, который отвечает за подогрев воды, также имеет теплоизоляцию. Это предотвращает потерю тепла и защищает другие компоненты машины от перегрева, что увеличивает срок службы устройства.
- Уплотнительные прокладки: Уплотнители, расположенные между дверцей и корпусом стиральной машины, помогают предотвратить утечку пара и горячего воздуха. Это не только улучшает теплоизоляцию, но и предотвращает попадание влаги в электрические компоненты, что повышает безопасность устройства.
Эффективная теплоизоляция в стиральных машинах LG способствует не только экономии электроэнергии, но и снижению уровня шума, так как изоляционные материалы также обладают звукоизоляционными свойствами. Это делает использование стиральной машины более комфортным, особенно в условиях квартир с тонкими стенами.
Таким образом, элементы теплоизоляции являются неотъемлемой частью конструкции стиральной машины LG, обеспечивая её надежную и эффективную работу, а также способствуя экономии ресурсов и повышению комфорта пользователей.
