Стиральные машины Индезит зарекомендовали себя как надежные помощники в быту. Для эффективного использования и устранения неисправностей важно понимать их устройство. В этой статье рассмотрим конструкцию стиральной машины-автомат Индезит, описав ключевые узлы и детали: управляющий модуль, датчик уровня, наливной клапан, мотор, бак, барабан и нагревательный элемент. Знание назначения и принципа работы этих компонентов поможет в выборе модели и проведении самостоятельного ремонта, что сэкономит время и деньги.
Как устроена стиралка-автомат?
В целом, все компоненты и элементы конструкции находятся внутри корпуса стиральной машины. Независимо от модели Индезит, корпус включает в себя:
- переднюю панель,
- заднюю панель,
- две боковые стенки и крышку.
В моделях с фронтальной загрузкой дверца для загрузки белья размещена на передней панели. В устройствах с вертикальной загрузкой крышка выполняет функцию как дверцы для загрузки, так и места для установки диспенсера с моющими средствами.

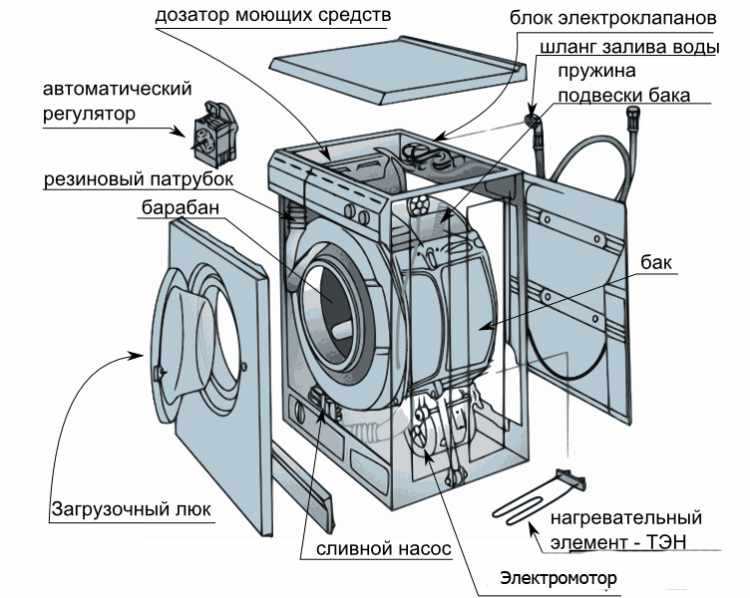

Внутреннее устройство стиральной машины Индезит представляет собой набор механизмов и деталей, каждая из которых выполняет свою уникальную функцию.
https://youtube.com/watch?v=4lCabNfg6xU
Управляющий модуль и элементы электроники

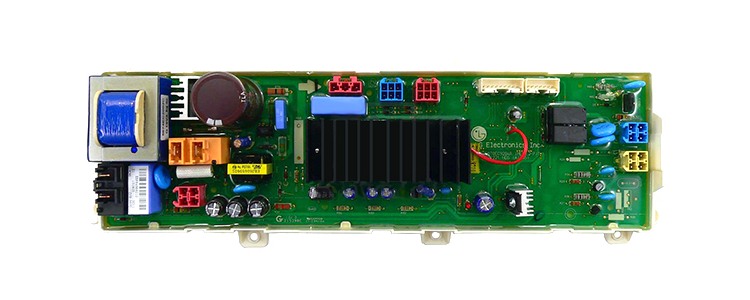

Модуль управления — «мозговой центр» стиральной машины Индезит. Это печатная плата, на которой расположены электронные компоненты в определенной последовательности. Они фиксируют сигналы о начале или завершении работы различных частей стиралки.
Микропроцессор обрабатывает полученные данные, что обеспечивает стабильную работу устройства.
В дополнение к модулю управления в систему входят такие элементы, как:
- прессостат (контролирует уровень воды в баке);
- датчик температуры (следит за температурой воды, поступающей в бак стиральной машины);
- таходатчик (измеряет и регулирует скорость вращения мотора).
Вся информация о текущих процессах отображается на специальном дисплее. В случае сбоя в программе или неисправности какого-либо механизма на экране сразу появляется код ошибки (активируется система «самодиагностики»). Ознакомившись с расшифровкой кодов, можно легко выявить причину неисправности и устранить ее самостоятельно.
При запуске стирки модуль управления получает сигнал и передает его соответствующим исполняющим элементам внутреннего устройства стиральной машины.
| Узел | Описание | Назначение |
|---|---|---|
| Корпус | Внешняя оболочка стиральной машины, обычно из металла, покрытого эмалью. | Защита внутренних компонентов от внешних воздействий, обеспечение устойчивости конструкции. |
| Бак | Большая емкость, в которой находится барабан. Может быть выполнен из нержавеющей стали или композитных материалов. | Содержит воду и моющее средство во время стирки. |
| Барабан | Вращающаяся перфорированная емкость внутри бака, куда загружается белье. | Механическое воздействие на белье для удаления загрязнений, отжим белья. |
| Амортизаторы | Пружинные или гидравлические устройства, расположенные под баком. | Гашение вибраций и колебаний бака во время работы машины, особенно при отжиме. |
| Пружины подвески | Металлические пружины, на которых подвешен бак. | Поддержка бака и компенсация его веса, дополнительное гашение вибраций. |
| Противовесы | Тяжелые бетонные или чугунные блоки, закрепленные на баке. | Стабилизация бака во время вращения барабана, уменьшение вибраций. |
| Двигатель | Электрический мотор, приводящий в движение барабан. Может быть коллекторным, инверторным или асинхронным. | Обеспечение вращения барабана с заданной скоростью и направлением. |
| Приводной ремень | Резиновый ремень, соединяющий шкив двигателя со шкивом барабана (в ременных приводах). | Передача крутящего момента от двигателя к барабану. |
| ТЭН (Трубчатый Электрический Нагреватель) | Металлический нагревательный элемент, расположенный в нижней части бака. | Нагрев воды до заданной температуры. |
| Насос (помпа) | Электрический насос, расположенный в нижней части машины. | Откачивание отработанной воды из бака в канализацию. |
| Заливной клапан | Электромагнитный клапан, расположенный на входе воды в машину. | Регулирование подачи воды в бак. |
| Дозатор моющих средств | Отсек с несколькими отделениями для порошка, кондиционера и других добавок. | Подача моющих средств в бак в нужный момент цикла стирки. |
| Люк (дверца) | Герметичная дверца на передней панели машины. | Загрузка и выгрузка белья, предотвращение вытекания воды. |
| Манжета люка | Резиновое уплотнение по периметру люка. | Обеспечение герметичности люка, предотвращение протечек. |
| Устройство блокировки люка (УБЛ) | Электромеханическое устройство, блокирующее люк во время работы машины. | Безопасность эксплуатации, предотвращение открытия люка во время стирки. |
| Панель управления | Электронная плата с кнопками, переключателями и дисплеем. | Выбор программ стирки, настройка параметров, отображение информации о цикле. |
| Электронный модуль (плата управления) | «Мозг» стиральной машины, управляющий всеми процессами. | Контроль и управление всеми функциями машины: подача воды, нагрев, вращение барабана, слив и т.д. |
| Датчик уровня воды (прессостат) | Устройство, измеряющее уровень воды в баке. | Передача информации об уровне воды на электронный модуль для правильного дозирования и контроля. |
| Датчик температуры (термистор) | Электронный компонент, измеряющий температуру воды. | Передача информации о температуре воды на электронный модуль для контроля нагрева. |
| Фильтр сливного насоса | Сетчатый фильтр, расположенный перед сливным насосом. | Защита насоса от попадания мелких предметов (пуговиц, монет, ворса). |
| Шланги (заливной и сливной) | Гибкие трубки для подачи и отвода воды. | Подключение машины к водопроводу и канализации. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральной машины Индезит:
-
Система управления: В стиральных машинах Индезит используется электронный модуль управления, который отвечает за выбор программ стирки, контроль температуры и времени стирки. Этот модуль может иметь различные предустановленные программы, включая специальные режимы для деликатных тканей, спортивной одежды и быстрой стирки. Современные модели также могут быть оснащены функцией диагностики, позволяющей выявлять неисправности и упрощать процесс ремонта.
-
Двигатель с прямым приводом: Многие модели Индезит оснащены двигателем с прямым приводом, который соединен непосредственно с барабаном. Это позволяет уменьшить количество движущихся частей, что снижает уровень шума и вибрации во время работы. Кроме того, такой двигатель обеспечивает более высокую эффективность стирки и долговечность устройства.
-
Система AquaStop: В некоторых моделях стиральных машин Индезит реализована система AquaStop, которая предотвращает протечки и затопления. Эта система включает в себя специальный датчик, который контролирует уровень воды в баке, а также автоматический клапан, который перекрывает подачу воды в случае обнаружения утечки. Это обеспечивает дополнительную безопасность и защиту вашего дома от возможных повреждений.
Эти факты подчеркивают как технологические достижения, так и внимание к безопасности и удобству пользователей в конструкции стиральных машин Индезит.
https://youtube.com/watch?v=2mC8d4ZuhuA
УБЛ

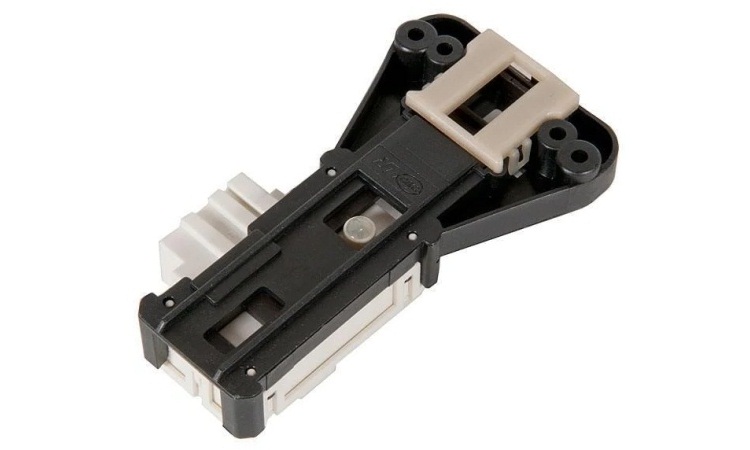

Устройство блокировки люка (УБЛ) представляет собой электронный замок, который предотвращает открытие дверцы люка после начала стирки, обеспечивая защиту от возможных протечек. УБЛ состоит из трех основных компонентов: термоэлемента, биметаллической пластины и фиксирующего механизма.
Когда запускается программа стирки, модуль управления отправляет сигнал на термоэлемент. В ответ на это термоэлемент начинает нагреваться, передавая тепло на биметаллическую пластину. При нагревании биметаллическая пластина расширяется и выталкивает фиксатор, что приводит к блокировке люка, сопровождающейся характерным щелчком.
После завершения стирки и опустошения бака модуль получает сигнал, который активирует систему разблокировки замка, позволяя открыть дверцу люка.
Впускной клапан и датчик уровня воды
После того как электронный замок закрывает дверцу люка, начинается цикл стирки, и активируется впускной клапан. Это компактный элемент, внутри которого находится катушка. Когда модуль получает сигнал о старте стирки, на катушку поступает электрический ток. Под воздействием электромагнитного поля впускной клапан открывается, что приводит к началу подачи воды в бак.
Контроль уровня заполнения барабана осуществляется прессостатом (датчиком уровня воды). Это небольшая пластиковая шайба, к одной стороне которой подключены провода, а с другой стороны выведена трубка. Внутри датчика находится очень тонкая мембрана. Во время заполнения водой давление воздуха в баке возрастает. Когда оно достигает критического уровня, воздух выталкивает мембрану, и датчик отправляет сигнал на модуль о прекращении подачи воды.
https://youtube.com/watch?v=bQ0SAZ0htU0
Порошкоприемник

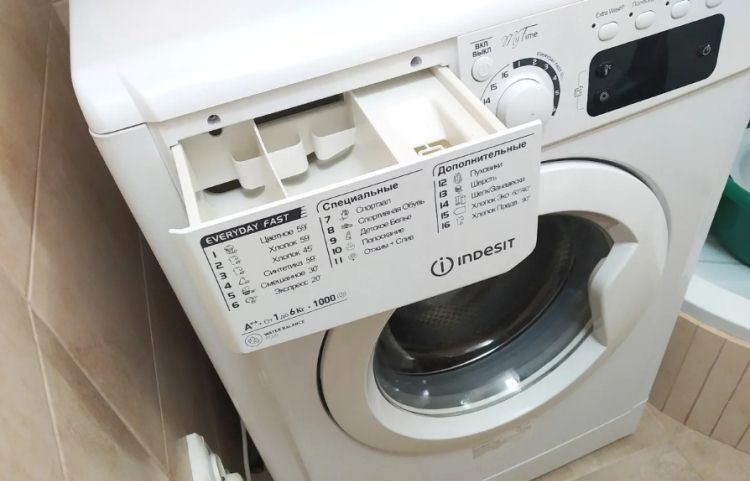

Диспенсер для моющих средств (порошкоприемник) представляет собой пластиковый контейнер, разделенный на три секции. Каждая из этих секций предназначена для определенного этапа стирки и снабжена патрубками, которые подводят воду. Когда начинается процесс стирки, модуль управления отправляет сигнал, и вода начинает поступать в нужный отсек.
Смешиваясь с порошком, образующийся мыльный раствор затем по патрубкам направляется в барабан стиральной машины. Порошкоприемник можно обнаружить в верхнем левом углу стиральной машины марки Индезит.
ТЭН и термодатчик

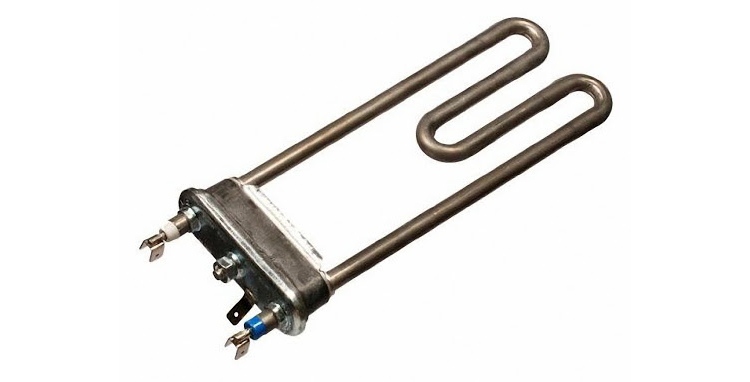

В зависимости от выбранного режима стирки, перед началом программы необходимо установить нужную температуру воды. Именно нагревательный элемент (ТЭН) отвечает за подогрев воды до требуемых температурных значений. Внешне ТЭН представляет собой изогнутую трубку, внутри которой находятся спираль и изолятор-диэлектрик, выполняющие функции аккумулятора и передатчика тепла от внутренней спирали к внешней оболочке ТЭНа.
Концы этой трубки соединены с контактами, через которые поступают сигналы от модуля о необходимости нагрева спирали. Как только трубка нагревается и достигает заданной температуры воды, срабатывает термостат.
Температурный датчик (термостат) — это полупроводниковый резистор цилиндрической формы с диаметром не более 10 см. Он устанавливается в специальный разъем, который находится в нижней части ТЭНа между контактами. При увеличении температуры воды возрастает и электрическое сопротивление термодатчика.
Когда сопротивление достигает установленного предела (определенного программой), датчик отправляет сигнал на модуль управления, который прекращает подачу электричества, тем самым останавливая процесс нагрева воды.
Мотор и тахогенератор
Мотор является ключевым элементом, отвечающим за вращение барабана стиральной машины. В современных моделях Индезит чаще всего устанавливаются коллекторные электродвигатели. В отличие от асинхронных моторов, которые использовались в старых моделях, коллекторные двигатели имеют меньшие размеры и способны достигать высокой скорости вращения, независимо от частоты электрической сети.
Структура двигателя включает в себя алюминиевый корпус, в который входят:
- ротор,
- статор,
- тахогенератор и две щетки.
Когда электрический импульс проходит через обмотку статора, графитовые щетки активируют подвижный элемент — ротор. В процессе работы стиральной машины щетки постепенно изнашиваются, что приводит к ослаблению контакта между статором и ротором, и, как следствие, к снижению мощности двигателя.
Тахогенератор, также известный как датчик Холла, представляет собой электрическую катушку, которая измеряет скорость вращения электродвигателя. Это небольшое металлическое кольцо, соединенное проводами с валом мотора. При вращении двигателя внутри катушки формируется электромагнитное поле. В зависимости от скорости вращения изменяется уровень напряжения. Датчик фиксирует эти изменения и передает информацию на модуль управления, который, в свою очередь, регулирует работу двигателя.
Барабан

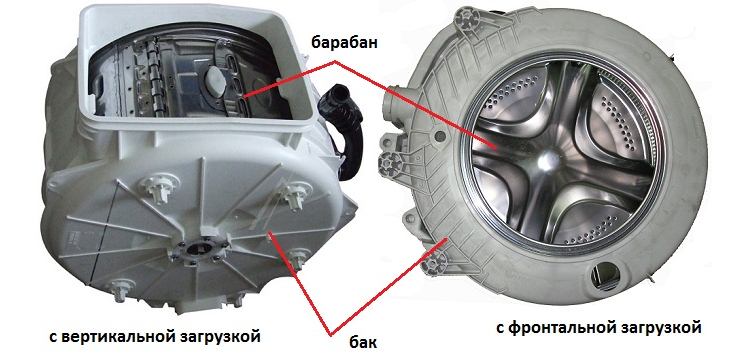

Центральным компонентом внутреннего устройства стиральной машины Индезит является барабан. Именно в этом элементе происходит основной процесс стирки. Барабан представляет собой цилиндрическую емкость с перфорированными стенками, выполненную из нержавеющей стали. Для предотвращения утечки воды из барабана предусмотрены плотно закрывающаяся дверца и резиновая манжета, которая обрамляет вход в люк. Барабан установлен внутри бака.
Читайте также:
В стиральных машинах Индезит бак чаще всего изготавливается из прочного пластика. В зависимости от конкретной модели, бак может быть как разборным (состоящим из двух половин, соединенных болтами), так и неразборным (сварным).
Бак и барабан соединены валом с подшипниками. На обратной стороне бака к валу прикреплен шкив, на который установлен передаточный ремень. Этот ремень передает вращение от втулки электродвигателя на шкив, что приводит в движение барабан.
К баку подключено множество вспомогательных элементов:
- Амортизаторы (поглощают колебания бака во время стирки или отжима). Один конец амортизатора крепится к баку, а другой — к основанию корпуса стиральной машины.
- Пружины (компенсируют вибрации бака, крепятся одним концом к верхней части корпуса стиралки, а другим — к верхней части бака).
- Противовес (тяжелый бетонный блок, установленный на бак для устранения дисбаланса во время стирки или отжима).
- Шланги и патрубки (по верхним элементам в барабан поступает водопроводная вода, смешанная с порошком из дозатора, а по нижним отработанная вода уходит в слив).
Бак крепится к корпусу с помощью специальной резиновой манжеты (ее можно увидеть, открыв дверцу люка) и металлического хомута.
В современных моделях стиральных машин Индезит двигатель установлен непосредственно на задней стенке барабана (так называемый прямой привод). Этот способ соединения двух узлов считается более эффективным, так как вращение барабана требует меньше энергии, а сам двигатель занимает меньше пространства.
Сливной насос

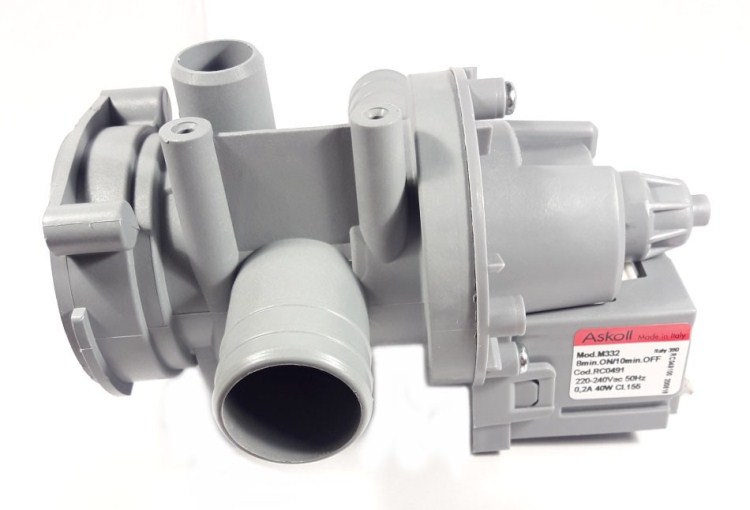

По завершении цикла стирки модуль управления активирует сливной насос, который включает в себя мотор, сливной фильтр и улитку. Отработанная вода направляется в сливной насос через резиновый патрубок, который надежно соединен специальными хомутами с баком и улиткой.
Чтобы предотвратить попадание посторонних частиц, таких как нитки, ворсинки и волосы, в крыльчатку мотора сливного насоса, между улиткой и помпой установлен сливной фильтр.
Затем вода по гофрированному шлангу, длина которого варьируется от одного до четырех метров, уходит в канализацию. Один конец гофрированного шланга крепится к насосу, а другой опускается в систему канализации.
В этом разделе вы найдете максимум полезной информации о стиральных машинах Индезит.
Заключение
Стиральная машина Индезит представляет собой сложный комплекс механизмов, узлов и компонентов, чёткое взаимодействие которых гарантирует стабильную работу данного устройства.
Амортизаторы и подвеска барабана
Амортизаторы и подвеска барабана являются ключевыми компонентами стиральной машины Индезит, обеспечивая стабильную работу устройства во время стирки и отжима. Эти элементы отвечают за минимизацию вибраций и шумов, а также за правильное распределение нагрузки внутри барабана.
Амортизаторы представляют собой специальные устройства, которые гасят колебания барабана, возникающие в процессе его вращения. В стиральных машинах Индезит обычно используются гидравлические или пневматические амортизаторы. Гидравлические амортизаторы работают на основе жидкости, которая, проходя через специальные каналы, замедляет движение поршня, тем самым уменьшая вибрации. Пневматические амортизаторы, в свою очередь, используют сжатый воздух для гашения колебаний.
Подвеска барабана состоит из нескольких элементов, включая пружины и крепежные детали, которые фиксируют барабан в корпусе машины. Пружины обеспечивают необходимую гибкость и позволяют барабану свободно перемещаться в вертикальной плоскости, что особенно важно во время отжима, когда барабан вращается с высокой скоростью. Крепежные детали, такие как кронштейны и болты, обеспечивают надежное соединение между барабаном и корпусом, предотвращая его смещение.
Правильная работа амортизаторов и подвески барабана не только влияет на качество стирки, но и на долговечность самой стиральной машины. Износ этих компонентов может привести к увеличению уровня шума, вибрациям и даже повреждению других узлов устройства. Поэтому регулярная проверка состояния амортизаторов и подвески является важной частью обслуживания стиральной машины.
При возникновении проблем с амортизаторами, таких как утечка жидкости или потеря упругости пружин, рекомендуется обратиться к специалистам для диагностики и замены неисправных деталей. Это поможет избежать более серьезных поломок и продлить срок службы стиральной машины Индезит.
Фильтр и система защиты от засоров
Фильтр в стиральной машине Индезит играет ключевую роль в обеспечении ее эффективной работы и долговечности. Он предназначен для задерживания различных загрязнений, таких как волосы, мелкие предметы, пыль и другие остатки, которые могут попасть в машину вместе с бельем. Фильтр обычно располагается в нижней части машины и доступен для регулярной очистки пользователем.
Система защиты от засоров включает в себя несколько компонентов, которые работают совместно для предотвращения накопления грязи и мусора в системе. Основные элементы этой системы — это фильтр, насос и дренажная система. Фильтр задерживает крупные частицы, а насос обеспечивает отвод воды, предотвращая ее застаивание и возможные засоры в дренажных трубах.
Регулярная очистка фильтра — это важная процедура, которую рекомендуется выполнять не реже одного раза в месяц. Для этого необходимо отключить машину от сети, открыть крышку фильтра и аккуратно извлечь его. После этого фильтр можно промыть под струей воды, удаляя все накопившиеся загрязнения. Важно также проверить дренажный шланг на наличие засоров, так как они могут привести к снижению эффективности откачки воды и, как следствие, к поломке машины.
Современные модели стиральных машин Индезит могут быть оснащены дополнительными функциями, такими как автоматическое уведомление о необходимости очистки фильтра. Это позволяет пользователю не забывать о важной процедуре и поддерживать машину в исправном состоянии.
Система защиты от засоров также включает в себя датчики, которые отслеживают уровень воды и ее движение в системе. Если датчики фиксируют аномалии, такие как слишком высокий уровень воды или отсутствие откачки, машина может автоматически остановить цикл стирки и выдать соответствующее сообщение об ошибке. Это предотвращает возможные повреждения и продлевает срок службы устройства.
Таким образом, фильтр и система защиты от засоров являются неотъемлемой частью конструкции стиральной машины Индезит, обеспечивая ее надежную и эффективную работу. Правильное обслуживание этих компонентов значительно снижает риск поломок и повышает качество стирки, что в конечном итоге делает использование стиральной машины более комфортным и безопасным.
Корпус и изоляция стиральной машины
Корпус стиральной машины Индезит выполняет не только эстетическую функцию, но и обеспечивает защиту внутренних компонентов устройства от внешних воздействий. Обычно корпус изготовлен из прочного пластика или металла, что обеспечивает долговечность и устойчивость к механическим повреждениям. Важно отметить, что корпус также играет роль в шумоизоляции, что особенно актуально для стиральных машин, работающих в жилых помещениях.
Изоляция стиральной машины Индезит включает в себя несколько уровней защиты, которые помогают минимизировать шум и вибрацию во время работы. Внутри корпуса расположены специальные амортизирующие элементы, которые поглощают колебания, возникающие при отжиме. Эти элементы могут быть выполнены из резины или других материалов, обладающих хорошими амортизирующими свойствами.
Кроме того, для повышения энергоэффективности и снижения уровня шума, корпус стиральной машины может быть дополнительно изолирован специальными звукоизоляционными панелями. Эти панели устанавливаются на стенках машины и помогают предотвратить распространение звука в окружающее пространство.
Важно также учитывать, что конструкция корпуса должна обеспечивать надежную защиту от влаги. Для этого в стиральных машинах Индезит предусмотрены специальные уплотнители и герметики, которые предотвращают попадание воды на электрические компоненты. Это не только увеличивает срок службы устройства, но и обеспечивает безопасность его эксплуатации.
Внешняя поверхность корпуса стиральной машины обычно покрыта специальной защитной краской или покрытием, которое защищает от коррозии и механических повреждений. Это особенно важно для машин, которые устанавливаются в помещениях с повышенной влажностью, таких как ванные комнаты или прачечные.
Таким образом, корпус и изоляция стиральной машины Индезит играют ключевую роль в обеспечении ее надежной и безопасной работы, а также в создании комфортных условий для пользователей. Правильный выбор материалов и конструктивных решений позволяет производителям достигать высоких стандартов качества и долговечности своих изделий.
