Несложная инструкция по замене ТЭНа в стиральной машине Bosch своими руками для начинающих

В статье рассмотрим замену ТЭНа в стиральной машине Bosch — важную процедуру для поддержания работоспособности устройства. Вы узнаете, как самостоятельно снять и заменить нагревательный элемент, какие инструменты понадобятся, а также стоимость нового ТЭНа и услуг мастера, если решите обратиться за помощью. Эта информация поможет сэкономить время и деньги, а также повысит навыки в ремонте бытовой техники.

Назначение нагревательного элемента

Нагревательный элемент стиральной машины Bosch – это устройство, которое обеспечивает нагрев воды, поступающей из водопровода, до температуры, установленной пользователем. В своей конструкции ТЭН представляет собой трубчатую деталь, внутри которой расположен проводник с высоким сопротивлением.

Нагревательная спираль окружена диэлектрическим материалом, который способствует передаче тепла в воду, находящуюся в баке. Рабочая спираль имеет выводы, которые соединяются с контактами, на которые подается электрическое напряжение по сигналу от управляющего модуля.

Контроль температуры осуществляется с помощью датчика, который передает данные на блок управления.

https://youtube.com/watch?v=rsL7UlQbbLY

Признаки неисправности

Неисправность нагревательного элемента Bosch проявляется в отсутствии нагрева воды. Это можно определить по появлению кода F19 на дисплее.

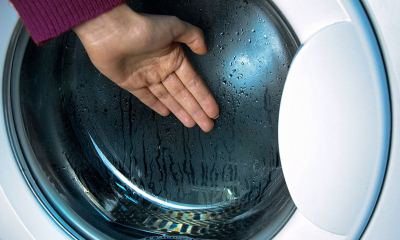

Однако в некоторых ситуациях цикл стирки может продолжаться, даже если нагрев не начался. Об этом свидетельствует холодное стекло люка Bosch на всех этапах стирки, включая сам процесс стирки.

В это время также не наблюдается активной работы счетчика электроэнергии, а качество стирки заметно ухудшается — белье после такой стирки оказывается менее чистым, чем обычно.

Если проблема с ТЭНом возникла впервые, стоит попробовать перезагрузить стиральную машину. Для этого необходимо отключить устройство на 20-30 минут, а затем снова включить его.

Если сбой произошел из-за случайных обстоятельств, то проблема с нагревом может не повториться. В противном случае потребуется провести детальную диагностику устройства.

Интересные факты

Вот несколько интересных фактов о замене ТЭНа в стиральной машине Bosch:

1. Доступность запчастей: ТЭНы для стиральных машин Bosch часто доступны в специализированных магазинах и онлайн, что делает процесс замены более доступным для домашних мастеров. При этом важно выбирать оригинальные или качественные аналоги, чтобы избежать проблем с совместимостью и долговечностью.

2. Экономия времени и денег: Замена ТЭНа своими руками может сэкономить значительную сумму, так как вызов мастера может стоить в несколько раз дороже. Кроме того, процесс замены обычно занимает не более 1-2 часов, что позволяет быстро вернуть машину в эксплуатацию.

3. Устранение проблем с нагревом: Часто причиной неисправностей стиральной машины является именно ТЭН. Если машина не нагревает воду, это может привести к неэффективной стирке. Замена ТЭНа не только восстанавливает функциональность устройства, но и улучшает качество стирки, что особенно важно для сохранения одежды в хорошем состоянии.

Как заменить самостоятельно?

Если нагревательный элемент в стиральной машине Бош выходит из строя, его необходимо заменить на новый. В моделях с фронтальной загрузкой доступ к ТЭНу осуществляется через переднюю панель.

Подготовительный этап

На этапе подготовки важно собрать все необходимые инструменты для работы, такие как шуруповерт, плоскогубцы, мультиметр и отвертки. Также необходимо отключить устройство от электросети и закрыть кран, подающий воду.

Стиральную машину следует выдвинуть, чтобы обеспечить доступ ко всем её сторонам. Не забудьте подготовить тряпки и обеспечить хорошее освещение в рабочей зоне. Перед началом ремонта убедитесь, что в барабане нет белья.

Получение доступа к детали

В стиральных машинах Bosch доступ к нагревательному элементу осуществляется через переднюю панель. Чтобы добраться до ТЭНа, следует выполнить следующие шаги:

1. Открутите саморезы, расположенные на задней стенке, которые фиксируют верхнюю крышку.
2. Потяните крышку на себя и поднимите, чтобы отделить ее от корпуса.
3. Извлеките лоток для порошка.
4. Снимите панель с кнопками управления, предварительно открутив крепежные винты.
5. Уложите снятую панель на верхнюю часть стиральной машины.
6. Откройте дверцу люка.
7. Найдите хомут под резиновой манжетой. Подденьте его отверткой и аккуратно вытяните, освобождая по кругу.
8. Резинку, которая больше не удерживается хомутом, заправьте внутрь барабана.
9. На люке найдите винты, фиксирующие блокиратор замка. Открутите их и уберите замок внутрь.
10. Снимите декоративную узкую панель внизу.
11. Найдите винты, которые крепят переднюю панель. Их количество и расположение могут варьироваться в зависимости от модели стиральной машины.
12. Снимите переднюю панель.

Как снять?

ТЭН находится в нижней части устройства Bosch, под барабаном. Он надежно установлен в специальном гнезде и имеет множество соединений.

Чтобы избежать путаницы в дальнейшем, рекомендуется сделать фотографию всех контактов перед началом разборки.

Необходимо аккуратно разжать разъемы и отвести провода в сторону. В центре основания ТЭНа находится гайка, которая фиксирует деталь. Ее следует открутить, но не до конца. Болт нужно отжать внутрь. Затем аккуратно извлеките ТЭН, используя отвертку с плоским концом для помощи.

Старый ТЭН следует извлекать очень осторожно, чтобы не повредить посадочное гнездо.

После того как нагревательный элемент Bosch будет удален, необходимо осмотреть область его установки. Место, где находился ТЭН, нужно очистить от грязи и накипи. Состояние и работоспособность снятого нагревательного элемента можно проверить с помощью мультиметра и визуального осмотра. Если на элементе наблюдается значительное количество отложений, его лучше заменить.

Как поменять на новый?

Новый нагревательный элемент Bosch устанавливается в том же положении, что и старый ТЭН. Важно, чтобы деталь плотно вошла на свое место.

После установки необходимо закрепить элемент с помощью винта в центре и подключить контакты. В этом процессе могут пригодиться фотографии, сделанные ранее.

Инструкцию по замене ТЭНа в стиральной машине Bosch можно найти в видео:

https://youtube.com/watch?v=hqS7w7bL4A4

Особенности для стиралок Бош с вертикальной загрузкой

В стиральных машинах Бош с вертикальной загрузкой трубчатый электронагреватель располагается под барабаном, так же как и в моделях с фронтальной загрузкой. Чтобы получить доступ к этой детали, нужно снять одну из боковых панелей.

Для этого следует открутить винты и удалить панель. Все последующие шаги будут идентичны.

Причины поломок

Трубчатый электронагреватель может выйти из строя по различным причинам. К наиболее распространенным относятся:

Сколько стоит и где купить?

Приобрести новый ТЭН для стиральной машины Bosch можно в специализированных магазинах, которые предлагают запчасти для бытовой техники, а также в интернет-магазинах. Важно учитывать не только бренд, но и конкретную модель устройства при выборе. В зависимости от места покупки, производителя и модели Bosch, цена нового ТЭНа может начинаться от 650 рублей и выше.

С особенностями выбора ТЭНа можно ознакомиться, просмотрев видео:

https://youtube.com/watch?v=xZkJCi5nkzg

Вызов мастера

В ситуациях, когда замена ТЭНа Bosch не может быть осуществлена самостоятельно, рекомендуется обратиться к специалисту по ремонту стиральных машин. Подходящую компанию можно найти в интернете, где также доступны отзывы о работе мастеров.

Компании, занимающиеся ремонтом стиральной техники и имеющие опыт на рынке, ценят свою репутацию и подходят к выполнению заказов с полной ответственностью. Это значительно снижает риск столкнуться с мошенниками.

Цена услуг варьируется в зависимости от сложности проблемы и расценок компании. Если для устранения неисправности потребуется не только замена ТЭНа, но и выполнение дополнительных работ, стоимость вызова может увеличиться.

В столице стоимость замены нагревательного элемента начинается от 1 700 рублей. Если потребуется ремонт блока управления, цена услуг составит от 2 500 рублей. Обратите внимание, что новый ТЭН не включен в стоимость работы мастера и оплачивается отдельно.

Заключение

Поломка ТЭНа в стиральной машине Бош – это довольно распространенная проблема. Вы можете устранить неисправность самостоятельно или обратиться к специалисту из сервисного центра. Сломанный элемент не подлежит ремонту и подлежит замене на новый.

Необходимые инструменты и материалы

Перед тем как приступить к замене ТЭНа в стиральной машине Bosch, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и сделает замену более эффективной.

• Набор отверток: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что у вас есть отвертка подходящего размера для винтов, которые нужно будет открутить.
• Плоскогубцы: Эти инструменты могут понадобиться для снятия проводов с клемм ТЭНа или для работы с другими креплениями.
• Новый ТЭН: Перед началом работы убедитесь, что у вас есть новый ТЭН, совместимый с вашей моделью стиральной машины Bosch. Рекомендуется приобретать оригинальные запчасти или качественные аналоги.
• Изолента: Она может понадобиться для изоляции проводов после подключения нового ТЭНа, чтобы избежать короткого замыкания.
• Контейнер для воды: При замене ТЭНа может вытекать вода, поэтому полезно иметь под рукой контейнер или тряпку для сбора лишней жидкости.
• Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать порезов и загрязнений во время работы.
• Фонарик: Если доступ к ТЭНу ограничен, фонарик поможет лучше видеть все детали и избежать ошибок.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене ТЭНа в вашей стиральной машине Bosch без лишних затруднений и с максимальной эффективностью.

Советы по профилактике поломок ТЭНа

Замена ТЭНа в стиральной машине Bosch может быть необходима из-за его износа или повреждения. Однако, чтобы избежать частых поломок и продлить срок службы этого важного элемента, следует соблюдать несколько простых рекомендаций по профилактике.

1. Регулярная очистка от накипи. Накипь – один из основных врагов ТЭНа. Она образуется из-за жесткости воды и может значительно снизить эффективность работы нагревательного элемента. Рекомендуется использовать специальные средства для удаления накипи, которые можно приобрести в магазинах бытовой химии. Также можно применять уксус или лимонную кислоту, разбавленные в воде, для периодической очистки.

2. Правильный выбор режима стирки. Используйте режимы стирки, соответствующие типу ткани и степени загрязнения. Избегайте слишком высоких температур для деликатных тканей, так как это может привести к перегреву ТЭНа и его повреждению.

3. Проверка фильтров и шлангов. Регулярно проверяйте фильтры и шланги стиральной машины на наличие засоров и повреждений. Забитые фильтры могут привести к неправильной циркуляции воды и перегреву ТЭНа. Очистка фильтров должна проводиться не реже одного раза в месяц.

4. Использование смягчителей воды. Если в вашем регионе вода жесткая, стоит рассмотреть возможность использования смягчителей. Они помогают уменьшить количество солей, которые могут оседать на ТЭНе и образовывать накипь.

5. Правильная эксплуатация стиральной машины. Не перегружайте машину, так как это может привести к перегреву и поломке ТЭНа. Следуйте рекомендациям производителя по максимальной загрузке и не забывайте о регулярном техническом обслуживании.

6. Обращение к специалистам. Если вы заметили, что стиральная машина работает не так, как прежде, или появились посторонние звуки, не откладывайте визит к специалисту. Раннее выявление проблемы может предотвратить серьезные поломки и необходимость замены ТЭНа.

Следуя этим простым советам, вы сможете значительно продлить срок службы ТЭНа в вашей стиральной машине Bosch и избежать ненужных затрат на его замену.

Часто задаваемые вопросы (FAQ)

Как понять, что ТЭН нуждается в замене?

Перед тем как приступить к замене ТЭНа, важно убедиться, что именно он является причиной неисправности. Основные признаки, указывающие на необходимость замены ТЭНа, включают:

• Стиральная машина не нагревает воду до нужной температуры.
• Появление ошибок на дисплее, связанных с нагревом.
• Необычные звуки во время работы, которые могут указывать на перегрев.
• Наличие накипи на ТЭНе, что может привести к его поломке.

Как подготовиться к замене ТЭНа?

Перед началом работы необходимо подготовить все необходимые инструменты и материалы:

• Новый ТЭН, совместимый с вашей моделью стиральной машины Bosch.
• Отвертка (обычно крестовая).
• Плоскогубцы.
• Ткань или губка для удаления влаги.
• Перчатки для защиты рук.

Также рекомендуется отключить стиральную машину от электросети и перекрыть подачу воды.

Пошаговая инструкция по замене ТЭНа

1. Снимите заднюю панель стиральной машины. Для этого открутите винты, удерживающие панель, и аккуратно снимите ее.
2. Найдите ТЭН. Он обычно расположен в нижней части бака. Обратите внимание на его крепления и провода.
3. Отключите провода от ТЭНа. Запомните, как они были подключены, или сделайте фото для дальнейшей установки нового ТЭНа.
4. Открутите крепежные винты. Используйте отвертку, чтобы снять ТЭН. Будьте осторожны, чтобы не повредить другие детали.
5. Установите новый ТЭН. Поместите новый элемент на место старого и закрепите его винтами. Убедитесь, что он надежно зафиксирован.
6. Подключите провода. Следуйте ранее сделанному фото или запомните порядок подключения. Убедитесь, что соединения надежные.
7. Установите заднюю панель. Закрепите ее на месте, закрутив винты.
8. Подключите стиральную машину к электросети и откройте подачу воды. Проверьте, нет ли утечек и правильно ли работает новый ТЭН.

Советы по уходу за ТЭНом

Чтобы продлить срок службы ТЭНа и избежать его преждевременной замены, следуйте этим рекомендациям:

• Регулярно очищайте стиральную машину от накипи, используя специальные средства.
• Не перегружайте машину, так как это может привести к перегреву ТЭНа.
• Периодически проверяйте состояние проводов и соединений, чтобы избежать короткого замыкания.
