Стиральные машины Индезит зарекомендовали себя как надежные помощники, но могут выходить из строя. Одной из распространенных проблем является неисправность модуля управления, отвечающего за функции устройства. В этой статье мы рассмотрим, как определить необходимость ремонта электронной платы стиральной машины Индезит, а также шаги по снятию, диагностике и замене блока. Вы узнаете о предлагаемых специалистами услугах и их стоимости, что поможет сэкономить время и деньги при возникновении проблем с прибором.
Как понять, что требуется ремонтировать электронную плату?
Плата управления является ключевым элементом устройства. Она отвечает за координацию всех процессов, отправляя команды различным компонентам. В случае полного выхода платы из строя, стиральная машина перестает реагировать на любые внешние воздействия. Если же повреждаются отдельные элементы, то могут отключаться лишь некоторые функции.
Обнаружить сбой в работе процессора платы управления можно по коду F18, который отображается на экране стиральной машины.
Если дисплей отсутствует, то будет вращаться ручка программатора, а индикатор «Питание/Старт» начнет мигать. Световой сигнал повторяется 18 раз, после чего следует пауза.
https://youtube.com/watch?v=yxApsTGxl-0
Как поступить, если стиралка Indesit на гарантии?
Если ваша стиральная машина Индезит показывает ошибку, связанную с неисправностью платы управления, стоит попробовать перезагрузить устройство. Возможно, сбой произошел из-за колебаний напряжения.
Для этого выполните следующие шаги:
- Поверните ручку программатора в нейтральное положение;
- Нажмите и удерживайте кнопку «Старт/Пауза» в течение 5 секунд;
- Оставьте машину выключенной на 15 минут;
- Попробуйте снова запустить ее.
Если ситуация не изменилась, следует обратиться в сервисный центр, который занимается гарантийным обслуживанием вашей бытовой техники. Не забудьте взять с собой гарантийный талон, подтверждающий ваше право на бесплатное обслуживание. В сервисе проведут диагностику, выявят причину неисправности и устранят ее.
Если с момента покупки прошло не более 15 дней, вы имеете право требовать возврат денег или обменять машину на аналогичную. Однако если устройство было куплено через Интернет, этот срок сокращается до одной недели.
Гарантия на стиральные машины Индезит составляет 1 год. Чтобы иметь возможность воспользоваться сервисным обслуживанием, перед покупкой убедитесь, что на гарантийном талоне стоят все необходимые печати.
Иногда бывает так, что в вашем городе нет официального сервисного центра. В таком случае необходимо обратиться в магазин, где была приобретена техника. Продавец обязан принять устройство на экспертизу. Взамен вам выдадут акт приемки с печатями, датой и подписью ответственного лица.
Если магазин отказывается принять товар, вам следует обратиться в суд.
| Этап ремонта | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Диагностика неисправности | Визуальный осмотр: Проверьте модуль на наличие видимых повреждений (вздутые конденсаторы, обгоревшие дорожки, следы жидкости). Проверка питания: Убедитесь, что на модуль подается необходимое напряжение. Используйте мультиметр для измерения. Проверка сигналов: С помощью осциллографа проверьте наличие и правильность управляющих сигналов на ключевых элементах модуля (процессор, реле). Коды ошибок: Если стиральная машина выдает код ошибки, найдите его расшифровку в руководстве пользователя или в интернете. Это поможет сузить круг поиска неисправности. |
Мультиметр, осциллограф (желательно), лупа, фонарик, руководство пользователя стиральной машины. |
| 2. Поиск и замена неисправных компонентов | Идентификация компонентов: Определите тип и номинал поврежденных элементов (конденсаторы, резисторы, диоды, транзисторы, реле). Демонтаж: Аккуратно выпаяйте неисправные компоненты с помощью паяльника и отсоса. Подбор аналогов: Найдите аналогичные компоненты с такими же или лучшими характеристиками. Монтаж: Впаяйте новые компоненты, соблюдая полярность и правильное расположение. Проверка дорожек: Убедитесь в целостности печатных дорожек после пайки. При необходимости восстановите их. |
Паяльник, отсос для припоя, пинцет, кусачки, набор радиодеталей (конденсаторы, резисторы, диоды, транзисторы, реле), флюс, припой, изопропиловый спирт (для очистки). |
| 3. Проверка и тестирование | Визуальный контроль: После замены компонентов еще раз внимательно осмотрите плату на предмет коротких замыканий, непропаев или повреждений. Подача питания: Подключите модуль к стиральной машине и подайте питание. Тестовый запуск: Запустите стиральную машину в тестовом режиме или с короткой программой. Мониторинг: Наблюдайте за работой машины, проверяя все функции (набор воды, вращение барабана, нагрев, слив). Повторная диагностика: Если проблема не устранена, вернитесь к этапу диагностики. |
Мультиметр, стиральная машина, руководство пользователя (для тестовых режимов). |
Интересные факты
Вот несколько интересных фактов о ремонте модуля управления стиральной машины Индезит:
-
Диагностика с помощью самодиагностики: Многие модели стиральных машин Индезит имеют встроенную функцию самодиагностики, которая позволяет пользователю выявить неисправности. Для этого нужно запустить специальную комбинацию кнопок, и машина выдаст код ошибки, который можно расшифровать по инструкции. Это значительно упрощает процесс ремонта, так как позволяет точно определить, что именно требует внимания.
-
Проверка соединений и контактов: Одной из самых распространенных причин неисправностей модуля управления является плохой контакт или окисление соединений. Перед тем как заменять модуль, стоит тщательно проверить все разъемы и провода на наличие повреждений или коррозии. Иногда достаточно просто очистить контакты или переподключить провода, чтобы восстановить работоспособность устройства.
-
Использование оригинальных запчастей: При ремонте модуля управления важно использовать оригинальные запчасти или качественные аналоги. Это связано с тем, что неоригинальные компоненты могут не соответствовать стандартам качества и безопасности, что может привести к повторным поломкам или даже к повреждению других частей стиральной машины.
https://youtube.com/watch?v=MsdgsQivvME
Как отремонтировать?
Когда гарантийный срок стиральной машины Индезит закончился, ремонт платы управления придется осуществлять за собственный счет. Это деликатный процесс, который можно выполнить самостоятельно только в том случае, если у человека есть соответствующие знания в области электроники.

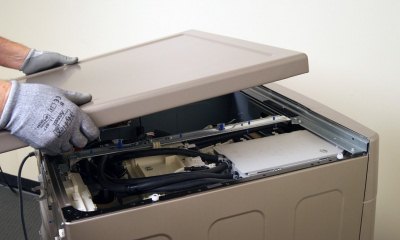

Как разобрать прибор?
В современных стиральных машинах Индезит с вертикальной загрузкой блок управления находится в верхней части, под панелью. Чтобы получить к нему доступ, необходимо снять крышку. Это довольно просто: достаточно открутить болты, которые находятся на задней стенке устройства.
В стиральных машинах с горизонтальной загрузкой плата управления расположена в левом нижнем углу, если смотреть на нее сзади. Для доступа к ней потребуется открутить не только заднюю и верхнюю панели, но и снять люк, который фиксируется на шести саморезах.
Наиболее удобно добираться до платы, если осторожно положить машину на бок (на ту сторону, где находится лоток для порошка). После этого можно будет отключить все провода и извлечь плату.
Перед началом работы обязательно отключите стиральную машину от электросети и закройте клапан подачи воды. Только после этого можно приступать к демонтажу. Как правильно снять крышку, вы сможете узнать из этой статьи.

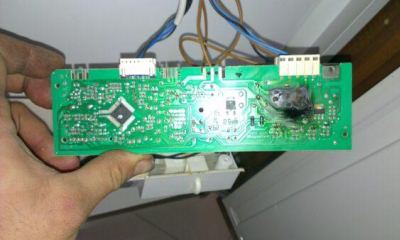

Как снять и провести диагностику блока?
Перед тем как снять плату, важно сделать фотографию ее подключения к различным проводам. Это поможет избежать ошибок при обратной сборке устройства.
Определить место возникновения неисправности может быть непросто, особенно если элементы не подверглись выгоранию. Иногда наблюдаются проблемы с пайкой диодов и других мелких компонентов.
Для диагностики и ремонта вам понадобятся следующие инструменты и материалы:
- мультиметр;
- паяльник;
- олово;
- канифоль;
- припой.
Будет полезно иметь под рукой схему блока управления для конкретной модели стиральной машины Индезит.
Ремонтные работы
Самостоятельно можно восстановить следующие компоненты:
-
Конденсаторы. Эти элементы отвечают за поддержание стабильного напряжения. Признаком неисправности может служить их вздутие.
Если размеры всех конденсаторов в норме, следует проверить их с помощью мультиметра (1 – обрыв, 0 – короткое замыкание). При выявлении неисправного элемента его необходимо заменить.
-
Резисторы. Существуют резисторы с сопротивлением 8 Ом и до 2 А (первый класс) и с сопротивлением 10 Ом и 5 А (второй класс). Если в процессе диагностики окажется, что эти параметры не соответствуют необходимым значениям, резисторы следует заменить.
-
Тиристорный коммутатор. Обычно он выходит из строя при резких перепадах напряжения. Диагностику начинают только после проверки всех конденсаторов. Сначала проверяют диоды первого класса (в норме напряжение не должно превышать 20 В). На фильтре напряжение не должно превышать 12 вольт.
-
Триггер. Напряжение на триггере должно составлять около 12 В, а сопротивление – примерно 20 Ом.
-
Прошивка платы. Для выполнения этой работы потребуется адаптер-программатор, который обеспечит доступ к программному обеспечению модуля. Профессиональный программатор стоит около 3000 рублей, а более простая версия обойдется в 500 рублей. Также понадобится оригинальный софт Индезит и драйвера, которые можно найти на официальном сайте производителя в разделе «ПО».
О ремонте электронного блока управления можно узнать из видео:
https://youtube.com/watch?v=Vq8Dr-Eqsao
Замена
Если восстановление детали невозможно, придется ее заменить. Стоимость новой детали начинается от 7500 рублей. Иногда специалисты предлагают приобрести б/у модуль управления по более низкой цене. Однако при таком выборе стоит учитывать возможные риски.
Деталь, которая уже несколько лет использовалась в другом устройстве, может выйти из строя в любой момент. Гарантия на нее не распространяется.
Новые платы можно найти как в обычных, так и в интернет-магазинах. Важно выбирать деталь, которая подходит именно для вашей модели стиральной машины. После покупки новой платы, ее необходимо установить, следуя схеме демонтажа старой детали, но в обратном порядке. На этом этапе могут быть полезны фотографии, сделанные во время разборки стиральной машины.
Проверка работоспособности
Когда плата будет установлена и машинка собрана, необходимо проверить ее функционирование. Для этого устройство подключают к электросети и запускают 15-минутный цикл стирки без белья. Если техника выполняет все заданные команды, ремонт можно считать завершенным успешно.
Сколько стоят услуги специалистов?
Отсутствие навыков в ремонте бытовой техники – это веский повод обратиться к профессионалу.
Восстановление или замена платы – задача для опытного специалиста. Найти мастера можно через объявления в интернете или в печатных изданиях. Возможно, кто-то из ваших знакомых или родственников уже обращался за подобной помощью.
Стоимость замены платы управления составляет около 2500 рублей. При этом саму деталь придется приобретать отдельно. Если есть возможность восстановить плату, специалист заберет ее в сервисный центр, так как выполнить такой ремонт на дому не представляется возможным.
Чтобы снизить риск столкновения с мошенниками, стоит ознакомиться с отзывами других клиентов. Надежный мастер обязательно предоставит гарантию на выполненные работы и оформит все необходимые документы.
Читайте также:
Причины и профилактика поломки
Плата управления в стиральных машинах Индезит чаще всего выходит из строя по следующим причинам:
- Приобретение устройства с заводским дефектом.
- Частые колебания напряжения в сети.
- Попадание влаги на электронные компоненты.
- Неисправность одного или нескольких датчиков.
- Наличие насекомых внутри устройства.
Чтобы избежать поломок, рекомендуется установить стабилизатор напряжения и подключать устройство через адаптер. Также важно избавиться от насекомых в доме и предотвратить попадание воды на плату.
В этом разделе представлена масса важной и полезной информации о ремонте стиральных машин Индезит.
Заключение
Ремонт платы управления представляет собой непростую задачу, с которой может справиться только тот, кто обладает необходимыми знаниями. Если таких знаний нет, рекомендуется поручить эту работу профессионалу.
Необходимые инструменты и материалы для ремонта
Перед тем как приступить к ремонту модуля управления стиральной машины Индезит, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать ненужных задержек и обеспечит более эффективный процесс работы.
1. Инструменты:
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить винты, которые крепят модуль управления к корпусу стиральной машины.
- Плоскогубцы: Эти инструменты понадобятся для работы с проводами и соединениями, а также для снятия зажимов.
- Мультиметр: Этот прибор необходим для проверки электрических цепей, измерения напряжения и сопротивления, что поможет выявить неисправности в модуле управления.
- Паяльник: Если потребуется заменить поврежденные элементы на плате, паяльник станет незаменимым инструментом для выполнения этой задачи.
- Ножницы по металлу: В некоторых случаях может понадобиться обрезка проводов или других металлических частей.
- Лупа или увеличительное стекло: Эти инструменты помогут вам детально рассмотреть плату управления и выявить мелкие повреждения или трещины.
2. Материалы:
- Запасные детали: Перед началом ремонта стоит приобрести запасные элементы, такие как конденсаторы, резисторы или микросхемы, которые могут потребоваться для замены.
- Изолента: Этот материал поможет изолировать соединения и предотвратить короткое замыкание.
- Клей для электроники: В случае необходимости склеивания частей модуля управления, специальный клей для электроники обеспечит надежное соединение.
- Очиститель для электроники: Для удаления загрязнений и окислов с платы управления рекомендуется использовать специальный очиститель, который не повредит электронные компоненты.
Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс ремонта модуля управления стиральной машины Индезит и повысить шансы на успешное восстановление его работоспособности.
Советы по самостоятельной диагностике неисправностей
Перед тем как приступить к ремонту модуля управления стиральной машины Индезит, важно провести тщательную диагностику неисправностей. Это поможет не только определить точную причину поломки, но и избежать ненужных затрат на замену деталей, которые могут быть исправны.
Первым шагом в диагностике является визуальный осмотр модуля управления. Отключите стиральную машину от сети и снимите крышку, чтобы получить доступ к модулю. Проверьте наличие видимых повреждений, таких как обгоревшие участки, трещины на плате или отслоившиеся соединения. Обратите внимание на состояние проводов и разъемов – они должны быть целыми и надежно соединенными.
Следующий этап – проверка питания модуля. Используйте мультиметр для измерения напряжения на входах модуля. Убедитесь, что на него подается необходимое напряжение (обычно 220 В). Если напряжение отсутствует, проверьте предохранители и проводку, ведущую к модулю. Если напряжение есть, переходите к следующему шагу.
Далее, необходимо протестировать основные компоненты модуля управления. Для этого можно использовать мультиметр в режиме проверки сопротивления. Проверьте резисторы, конденсаторы и транзисторы на наличие короткого замыкания или обрыва. Обратите внимание на электролитические конденсаторы – если они вздутые или имеют утечки, их следует заменить.
Также стоит проверить работу микросхем. Если у вас есть опыт работы с паяльником, вы можете аккуратно извлечь микросхему и протестировать ее отдельно. В противном случае, лучше обратиться к специалисту, так как неправильная пайка может привести к дополнительным повреждениям.
Не забывайте о программном обеспечении модуля. Иногда сбои в работе могут быть вызваны ошибками в прошивке. Если у вас есть доступ к специальному оборудованию, попробуйте перепрошить модуль. В противном случае, стоит обратиться в сервисный центр, где смогут выполнить эту процедуру профессионально.
После завершения всех проверок и замен неисправных компонентов, соберите модуль обратно и протестируйте стиральную машину. Запустите несколько программ стирки, чтобы убедиться, что все функции работают корректно. Если проблемы продолжаются, возможно, стоит рассмотреть возможность полной замены модуля управления.
Часто задаваемые вопросы о ремонте модуля управления
Как определить, что модуль управления требует ремонта?
Перед тем как приступить к ремонту модуля управления стиральной машины Индезит, важно убедиться, что проблема действительно связана с этим компонентом. Основные признаки неисправности модуля управления могут включать:
- Стиральная машина не включается или не реагирует на нажатие кнопок.
- Ошибки на дисплее, которые не исчезают после перезагрузки устройства.
- Неправильная работа программы стирки, например, машина останавливается на определенном этапе.
- Постоянный шум или щелчки, исходящие от модуля управления.
Как подготовиться к ремонту модуля управления?
Перед началом ремонта необходимо подготовить рабочее место и инструменты. Вам понадобятся:
- Отвертки (плоская и крестовая).
- Мультиметр для проверки электрических соединений.
- Паяльник и припой, если потребуется замена компонентов.
- Чистящие средства для удаления загрязнений с платы.
Также рекомендуется ознакомиться с инструкцией по эксплуатации вашей модели стиральной машины, чтобы понять, как правильно разобрать корпус и получить доступ к модулю управления.
Этапы ремонта модуля управления
Ремонт модуля управления можно разделить на несколько этапов:
- Отключение питания: Перед началом работ обязательно отключите стиральную машину от сети, чтобы избежать поражения электрическим током.
- Разборка корпуса: Снимите верхнюю и заднюю панели стиральной машины, чтобы получить доступ к модулю управления. Обычно для этого потребуется открутить несколько винтов.
- Извлечение модуля: Аккуратно отсоедините модуль управления от остальных компонентов. Обратите внимание на расположение проводов и разъемов, чтобы не перепутать их при сборке.
- Диагностика: Используя мультиметр, проверьте целостность всех соединений и компонентов на плате. Обратите внимание на возможные повреждения, такие как сгоревшие элементы или трещины на плате.
- Замена неисправных компонентов: Если вы обнаружили поврежденные элементы, замените их на новые. Убедитесь, что используете детали, совместимые с вашей моделью стиральной машины.
- Сборка и тестирование: После завершения ремонта соберите модуль управления и установите его обратно в машину. Подключите все провода и разъемы, затем соберите корпус. Включите стиральную машину и проверьте, работает ли она корректно.
Когда стоит обратиться к специалисту?
Если вы не уверены в своих силах или не имеете достаточного опыта в ремонте электроники, лучше обратиться к профессионалам. Специалисты смогут быстро и качественно диагностировать и устранить проблему, что сэкономит ваше время и нервы. Также стоит учитывать, что некоторые неисправности могут требовать специализированного оборудования для диагностики и ремонта.
Заключение
Ремонт модуля управления стиральной машины Индезит может быть сложной задачей, но с правильным подходом и инструментами это вполне выполнимая задача. Главное — следовать инструкциям, быть внимательным и не спешить. Если же вы столкнулись с трудностями, не стесняйтесь обращаться за помощью к профессионалам.
