Инструкция по самостоятельной замене насоса в стиральной машине LG: пошаговое руководство

Стиральные машины LG известны надежностью, но могут ломаться. Одной из частых проблем является неисправность сливного насоса, что приводит к затоплению или невозможности отжима белья. В статье рассмотрим назначение и принцип работы сливной помпы, а также предоставим инструкцию по замене насоса. Вы узнаете, как снять и установить новую деталь, какие возможны поломки, а также сравните стоимость запчасти и услуги мастера. Эта информация поможет сэкономить время и деньги и повысит уверенность в ремонте бытовой техники.

Назначение и принцип работы сливной помпы

Сливная помпа предназначена для откачки воды из бака после выполнения определенных операций и завершения стирки.

Она состоит из следующих элементов:

• асинхронного двигателя, который включает подвижную часть (ротор с постоянным магнитом) и неподвижную (статор с ферромагнитным сердечником и обмоткой);
• роторного вала с втулкой;
• крыльчатки;
• корпуса;
• уплотнителя;
• входных и выходных патрубков.

Вода из бака поступает внутрь корпуса через входные патрубки, которые расположены сверху и сбоку. Крыльчатка, вращающаяся под воздействием мотора, создает завихрения потока, что позволяет перемещать воду в нижний (выходной) патрубок. Этот патрубок соединен с дренажным шлангом, который выводит воду в канализацию.

https://youtube.com/watch?v=PBXN-UY3Bss

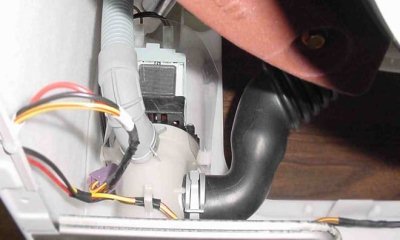

Где он находится в стиралке?

В стиральных машинах марки LG сливная помпа расположена в нижней части устройства. Это упрощает доступ к ней и позволяет выполнить ремонт без необходимости разбирать весь агрегат.

Для того чтобы добраться до крыльчатки, выполните следующие шаги:

1. Отключите устройство от электросети, слейте воду через сливной фильтр и извлеките его из гнезда.
2. Переверните стиральную машину на бок.
3. Найдите круглую деталь, которая соединена с шлангом и электрическими контактами (обычно помпа находится в нижней части справа).
4. Отсоедините хомуты, шланги и провода.
5. Удалите крепеж (защелки или винты) и снимите насос.
6. Поверните крышку против часовой стрелки или открутите винты, чтобы снять «улитку».

Чтобы избежать путаницы с подключением контактов, рекомендуется сделать фотографию или отметить их цветами.

Интересные факты

Вот несколько интересных фактов о замене насоса в стиральной машине LG:

1. Типы насосов: В стиральных машинах LG используются разные типы насосов, включая дренажные и циркуляционные. Знание того, какой именно насос требуется заменить, поможет избежать ошибок и сэкономить время при ремонте.

2. Сложность процесса: Замена насоса может показаться сложной задачей, но многие пользователи успешно справляются с ней самостоятельно. Важно следовать инструкции и иметь под рукой необходимые инструменты, такие как отвертки и плоскогубцы. Некоторые модели имеют доступ к насосу через специальный люк, что упрощает процесс.

3. Проверка на утечки: После замены насоса важно провести тест на утечки. Это можно сделать, запустив машину в режиме отжима и внимательно следя за местом установки нового насоса. Это поможет избежать повреждений и обеспечить правильную работу устройства в будущем.

https://youtube.com/watch?v=GjsO01at5eM

Возможные поломки

Наиболее частой причиной неисправностей насосов является повреждение крыльчатки, которое может возникнуть из-за износа или попадания мелких объектов. Гораздо реже происходит поломка самого двигателя насоса.

Попадание постороннего предмета

Если мелкие частицы мусора прошли через сливной фильтр, они могут попасть внутрь корпуса насоса и препятствовать нормальному движению крыльчатки. Это может привести к быстрому износу подшипников роторного вала или даже к повреждению лопасти.

Если насос работает медленно, издает громкие звуки или треск, необходимо отключить устройство, разобрать его и очистить крыльчатку.

Насосы с несъемным корпусом можно отремонтировать, если крыльчатка заблокирована посторонним предметом, но не повреждена. В случае поломки любых компонентов требуется полная замена устройства.

Износ механических частей

Износ вала или втулки вызывает свободное движение крыльчатки относительно оси, что приводит к её контакту с корпусом. При значительном износе механических компонентов крыльчатка может полностью слететь с вала, что делает невозможным перекачивание воды в сток.

Среди признаков износа можно отметить громкую работу насоса и выраженный гул при низкой скорости слива. Со временем это может привести к полному выходу насоса из строя.

Неисправность двигателя помпы

Если мотор насоса вышел из строя, то при его работе не будет слышен привычный звук. Неисправность может быть вызвана различными факторами, такими как перепады напряжения в электросети, производственный дефект, повреждение обмотки и другие причины. Обычно, в случае любых проблем с электрической частью насос заменяют на новый.

Выход из строя сопутствующих систем

Проблемы с отводом воды из бака могут возникать не только из-за неисправности насоса. Если крыльчатка свободно вращается, а двигатель насоса функционирует, стоит обратить внимание на состояние датчика уровня и подводящих трубок. Рекомендуется проверить проходимость дренажного шланга еще до того, как приступать к разборке насоса.

Признаки неполадок

Признаки неисправности сливного насоса включают:

• щелчки и потрескивания во время или перед сливом воды;
• наличие подтеков на корпусе насоса;
• остановка устройства с водой внутри;
• громкий шум при сливе, когда вода уходит медленно.

Если слив воды не происходит в течение 5-8 минут, как указано производителем, на дисплее появляется код ошибки ОЕ. В моделях без дисплея данная проблема проявляется в виде мигания или постоянного горения всех индикаторов отжима или полоскания.

Перед тем как делать вывод о неисправности насоса, стоит убедиться, что не выбрана программа стирки, не предусматривающая слив (например, режим «Деликатная стирка»).

Как снять и поменять своими руками?

Как демонтировать сливной насос в стиральной машине LG и произвести его замену:

1. Отключите устройство от электросети. Проверьте состояние сливного шланга и убедитесь в свободной проходимости канализационной трубы.
2. Поставьте перед стиральной машиной большой таз или противень, а также расстелите под ним крупную тряпку. Поверните ручку сливного фильтра, расположенного в нижней части устройства. Извлеките фильтр и дождитесь, пока вытечет оставшаяся вода. Очистите фильтр от накопившегося мусора и грязи.
3. Закройте кран, который отвечает за налив воды. Отсоедините трубы, подводящие к стиральной машине.
4. Переверните устройство на левый бок, при необходимости снимите крепеж нижней панели.
5. Открутите крепления помпы. Ослабьте хомуты и отсоедините подводящие патрубки. Демонтируйте провода и проверьте контакты. Если на них есть следы окисления, очистите их спиртом и осмотрите корпус насоса на наличие повреждений.
6. Снимите насос и отсоедините от него улитку. Проверьте крыльчатку, при необходимости очистите ее от загрязнений и удалите посторонние предметы. Если проблема заключается в механической части, при попытке прокрутить деталь вы сможете заметить заедание или люфт – свободный ход относительно вала.
7. При наличии механических неисправностей замените сломанную крыльчатку, изношенные подшипники или прокладку. Если у вас нет ремкомплекта, можно использовать аналогичные детали от других моделей. Крыльчатка может быть немного меньше стандартной.
8. Проверьте электрическую обмотку. Если есть следы гари, замените насос полностью. Если явных признаков неисправности нет, подключите щупы мультиметра к контактам насоса и измерьте сопротивление цепи. Нормальные показатели составляют 140-180 Ом, в зависимости от модели устройства.
9. Установите отремонтированную или новую деталь в обратном порядке. Запустите программу стирки (набор воды), а затем слив.

В моделях с вертикальной загрузкой для демонтажа помпы потребуется снять боковую стенку машины.

Как снять и заменить сливной насос в стиральной машине LG, видео-инструкция:

https://youtube.com/watch?v=D4i0988HqZ0

Стоимость новой детали

Цена сливного насоса определяется его производителем и техническими характеристиками. При выборе насоса важно обратить внимание на следующие аспекты:

• мощность устройства;
• габариты;
• совместимость с моделью стиральной машины;
• тип крепежных элементов (защелки или винты);
• количество точек крепления;
• расположение клемм относительно крыльчатки.

Помпы могут продаваться как отдельно, так и в комплекте с улиткой. Стоимость таких насосов колеблется от 600 до 1900 рублей.

Приобрести насос можно в специализированном магазине запчастей LG, в сервисном центре или в интернет-магазине, предлагающем детали для бытовой техники.

Цена ремонта и замены мастером

Стоимость замены насоса в сервисных центрах начинается от 1500 рублей. Если деталь можно отремонтировать, цена будет определяться индивидуально и зависеть от сложности работы. Обычно замена только крыльчатки оказывается значительно дешевле, чем покупка нового насоса.

Обращение к частному мастеру может сэкономить до 15-20% от общей суммы. Однако у этого варианта есть недостаток – отсутствие официальной квитанции и гарантии на выполненный ремонт.

Стиральные машины с высокой загрузкой (8-10 кг) оснащены дополнительным комплектом амортизаторов, что затрудняет доступ к насосу. Ремонт таких устройств лучше доверить специалисту.

Рекомендации по использованию

Для увеличения срока службы сливного насоса, рекомендуется следующее:

1. Перед началом стирки обязательно проверяйте карманы и углубления на одежде, удаляя мусор, монеты и другие посторонние предметы.
2. Чтобы предотвратить попадание фурнитуры в бак, стирайте вещи с пуговицами, бусинами, замками и другим декором в специальных закрытых сетчатых мешках.
3. Регулярно очищайте сливной фильтр и его гнездо после каждого цикла стирки.
4. Если в барабане застрял посторонний предмет, аккуратно извлеките его с помощью пинцета или плоскогубцев, внимательно осмотрев стык барабана и бака.
5. Если во время стирки вы заметили необычные стуки или лязг, немедленно остановите работу стиральной машины, слейте воду через фильтр и проверьте бак снизу через гнездо для тэна.

При должном уходе сливная помпа может прослужить до 10 лет.

Заключение

Неисправности насоса в стиральных машинах LG могут быть вызваны различными факторами, такими как сбой в работе мотора, засорение крыльчатки мусором, а также износ вала, прокладки и подшипников. Чтобы решить эту проблему, необходимо либо очистить рабочую часть помпы, либо произвести полную замену детали.

Необходимые инструменты и материалы

Для успешной замены насоса в стиральной машине LG вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать лишних проблем и ускорит процесс ремонта.

1. Инструменты:

• Отвертка: Вам понадобятся как крестовая, так и плоская отвертка. Крестовая отвертка используется для снятия винтов, а плоская может понадобиться для поддевания деталей.
• Гаечный ключ: Для откручивания крепежных гаек, которые могут удерживать насос на месте.
• Плоскогубцы: Используются для снятия хомутов с шлангов и для работы с мелкими деталями.
• Нож: Может понадобиться для обрезки старых хомутов или шлангов, если они повреждены.
• Фонарик: Поможет лучше видеть в труднодоступных местах внутри стиральной машины.

2. Материалы:

• Новый насос: Убедитесь, что вы приобрели насос, совместимый с вашей моделью стиральной машины LG. Рекомендуется использовать оригинальные запчасти или качественные аналоги.
• Хомуты: Если старые хомуты повреждены, лучше заменить их новыми. Это обеспечит надежное соединение шлангов.
• Силиконовый герметик: В некоторых случаях может понадобиться герметик для устранения возможных утечек.
• Тряпки или губки: Для удаления лишней воды из корпуса стиральной машины перед началом работы.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене насоса в стиральной машине LG. Убедитесь, что у вас есть достаточно времени и места для работы, а также следуйте инструкциям по безопасности, отключив машину от электросети перед началом ремонта.

Подготовка стиральной машины к замене насоса

Перед тем как приступить к замене насоса в стиральной машине LG, необходимо тщательно подготовить устройство и рабочее пространство. Правильная подготовка поможет избежать повреждений и обеспечит безопасность во время работы.

1. Отключение от электросети: Первым делом необходимо отключить стиральную машину от электросети. Это можно сделать, вытащив вилку из розетки. Убедитесь, что машина полностью отключена, чтобы избежать риска поражения электрическим током.

2. Подготовка рабочего места: Найдите удобное и хорошо освещенное место для работы. Убедитесь, что у вас есть достаточно пространства вокруг стиральной машины для свободного перемещения и размещения инструментов. Рекомендуется использовать защитные очки и перчатки для безопасности.

3. Подготовка инструментов: Вам понадобятся следующие инструменты для замены насоса:

• Отвертка (плоская и крестовая)
• Ключи (обычно 10 и 12 мм)
• Плоскогубцы
• Новый насос, совместимый с вашей моделью стиральной машины
• Тряпки или ведро для сбора воды

4. Слив воды: Перед началом работы необходимо слить оставшуюся воду из стиральной машины. Для этого найдите сливной шланг и опустите его в ведро или таз, чтобы вода могла стекать. Если у вас есть доступ к фильтру, откройте его и дайте воде стечь. Будьте готовы к тому, что вода может вытекать из машины, поэтому используйте тряпки для устранения возможных протечек.

5. Снятие задней панели: В большинстве моделей стиральных машин LG для доступа к насосу необходимо снять заднюю панель. Используйте отвертку, чтобы открутить винты, удерживающие панель. Аккуратно снимите панель и отложите ее в сторону.

6. Осмотр насоса: После снятия панели осмотрите насос на наличие видимых повреждений или утечек. Убедитесь, что все соединения надежны, и нет никаких посторонних предметов, мешающих работе насоса.

7. Подготовка к демонтажу: Перед тем как снять насос, запомните или сделайте фотографии расположения проводов и шлангов, чтобы облегчить установку нового насоса. Отсоедините провода и аккуратно снимите шланги, используя плоскогубцы, если они слишком тугие.

Следуя этим шагам, вы сможете правильно подготовить стиральную машину к замене насоса, что значительно упростит дальнейший процесс и повысит вероятность успешного завершения работы.

Тестирование работы нового насоса после установки

После завершения установки нового насоса в стиральной машине LG важно провести тестирование, чтобы убедиться, что устройство функционирует правильно и не имеет утечек. Следуйте приведенным ниже шагам для проверки работы насоса.

1. Подготовка к тестированию:

   Перед тем как начать тестирование, убедитесь, что все соединения насоса надежно закреплены. Проверьте, что шланги не перекручены и не имеют повреждений. Убедитесь, что стиральная машина подключена к электросети и водопроводу.

2. Заполнение водой:

   Запустите программу стирки, которая включает в себя этап набора воды. Это позволит проверить, правильно ли насос наполняет бак. Убедитесь, что вода поступает в машину без задержек и шумов.

3. Слив воды:

   После того как бак заполнится, программа перейдет к этапу слива. Обратите внимание на работу насоса: он должен эффективно откачивать воду. Слушайте, нет ли необычных звуков, таких как скрежет или громкий шум, которые могут указывать на проблемы с насосом.

4. Проверка на утечки:

   Во время слива внимательно осмотрите место установки насоса и соединения шлангов на предмет утечек. Если вы заметили капли воды или влажные участки, это может свидетельствовать о неправильной установке или повреждении уплотнений.

5. Тестирование на разных режимах:

   Запустите несколько различных программ стирки, чтобы убедиться, что насос работает корректно в разных режимах. Обратите внимание на его работу при отжиме, когда нагрузка на насос максимальная.

6. Заключительная проверка:

   После завершения всех тестов убедитесь, что стиральная машина работает без ошибок. Проверьте дисплей на наличие сообщений об ошибках. Если все прошло успешно, вы можете быть уверены, что новый насос установлен правильно и функционирует должным образом.

Если во время тестирования вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей. Правильная работа насоса критически важна для эффективной работы стиральной машины, поэтому не пренебрегайте этими проверками.
