Инструкция по ремонту модуля управления стиральной машины LG для начинающих

Стиральные машины LG известны надежностью и качеством, но могут возникнуть проблемы, особенно с модулем управления. В статье рассмотрим признаки поломки электронной платы, что поможет вовремя выявить неисправность. Вы узнаете, как разобрать стиральную машину и выполнить ремонт самостоятельно, а также что делать, если прибор на гарантии. Эта информация будет полезна как опытным пользователям, так и тем, кто впервые сталкивается с ремонтом бытовой техники, и поможет избежать лишних затрат на услуги мастеров.

Признаки поломки электронной платы

Стиральная машина имеет сложное устройство, однако за выполнение всех её функций отвечает одна небольшая деталь – модуль управления. Поэтому, если он выходит из строя, это обязательно станет заметным.

Косвенные признаки, указывающие на неисправность платы управления стиральной машины LG:

• отжим не работает, при этом код ошибки на дисплее не отображается;
• индикаторы на панели управления мигают одновременно или полностью гаснут;
• машина не запускает стирку, не набирает воду и не реагирует на другие команды;
• процесс стирки затягивается на несколько часов;
• стиральная машина периодически зависает, для её нормальной работы требуется перезагрузка;
• барабан вращается в разные стороны, а работа двигателя то ускоряется, то замедляется;
• ТЭН не нагревает воду.

Поскольку модуль управления отвечает за работу всех систем, любая неисправность может свидетельствовать о его поломке. Если проблема не в детали, непосредственно выполняющей действие, необходимо разбирать «мозг» стиральной машины.

Кроме того, существует код, который сигнализирует о сбое в работе платы управления – это ошибка PF. Она указывает на то, что во время выполнения определенной программы произошел сбой питания модуля.

https://youtube.com/watch?v=BB2H52fJ2uM

Что делать и куда обращаться, если стиралка на гарантии?

Если ваша стиральная машина LG все еще на гарантии и возникла неисправность платы управления, необходимо обратиться в сервисный центр. Контактные данные должны быть указаны в гарантийном талоне. Если информации нет, стоит обратиться в магазин, где была приобретена техника.

Если с момента покупки прошло не более 15 дней, покупатель имеет право отказаться от товара ненадлежащего качества или потребовать его замену.

Клиенту должны быть предоставлены документы, подтверждающие прием техники на ремонт, который будет проводиться в рамках гарантийного обслуживания. Все необходимые отметки фиксируются в гарантийном талоне.

Доставка крупногабаритной техники и товаров весом более 5 кг для ремонта, а также их возврат к покупателю осуществляется силами продавца и за его счет. Не рекомендуется самостоятельно доставлять сломанную стиральную машину LG, находящуюся на гарантии, в сервисный центр.

Интересные факты

Вот несколько интересных фактов, связанных с ремонтом модуля управления стиральной машины LG:

1. Сложная электроника: Модуль управления стиральной машины LG содержит сложные электронные компоненты, включая микропроцессоры и датчики. Это делает его ремонт более сложным, чем просто замена механических частей. Часто для диагностики неисправностей требуется специальное оборудование и программное обеспечение.

2. Самодиагностика: Многие современные стиральные машины LG оснащены функцией самодиагностики, которая позволяет пользователю выявлять проблемы с модулем управления. При возникновении неисправности на дисплее появляется код ошибки, который можно расшифровать с помощью инструкции, что значительно упрощает процесс ремонта.

3. Влияние на эффективность стирки: Модуль управления отвечает не только за запуск и остановку машины, но и за оптимизацию процессов стирки, таких как регулировка температуры воды и времени стирки в зависимости от типа ткани. Неправильная работа модуля может привести к неэффективной стирке и повреждению одежды, что подчеркивает важность его исправного состояния.

https://youtube.com/watch?v=OgApd_Kv3mU

Как отремонтировать самостоятельно?

Ремонт блока управления начинается с разборки стиральной машины и извлечения компонента. Далее важно выяснить причину неисправности и устранить ее.

Разбор бытового прибора

Перед тем как начать ремонт модуля управления стиральной машины LG, необходимо получить доступ к его внутренностям. Для этого потребуется разобрать устройство. Блок управления расположен за передней панелью.

Этапы работы:

1. Отключите устройство от электросети и закройте кран подачи воды.
2. Открутите винты, которые фиксируют верхнюю крышку. Они находятся на задней стороне.
3. Потяните крышку на себя и снимите ее.

4. Извлеките лоток для стирального порошка. Для этого нажмите на кнопку с изображением пальца.

   Эта кнопка расположена в нижней части крышки отсека для кондиционера. Удерживая ее, вы сможете легко вынуть порошкоприемник.

5. Открутите винты, которые станут видимыми после снятия лотка и верхней крышки.

Теперь можно переходить к снятию панели управления. Инструкции по разборке стиральной машины можно найти здесь, а информацию о том, как извлечь порошкоприемник — здесь.

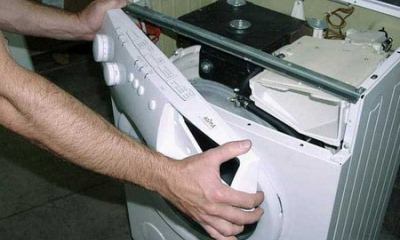

Снятие и диагностика детали

Чтобы снять панель управления стиральной машины LG, следует выполнить следующие шаги:

• аккуратно поддеть панель отверткой и открыть пластиковые защелки;
• извлечь деталь из пазов;
• отключить разъемы с проводами;
• вынуть модуль.

Перед тем как отключать провода, рекомендуется сделать фотографию платы управления. Это поможет правильно подключить их после завершения ремонта.

Без специализированных инструментов невозможно проверить работоспособность модуля управления. Можно лишь визуально оценить его состояние. На модуле могут быть видны окислы, обгоревшие участки или механические повреждения. Также важно проверить целостность проводов.

Элементы модуля управления, которые могут выйти из строя:

• диоды;
• конденсаторы;
• реле;
• резисторы и другие мелкие компоненты.

Для проверки работоспособности деталей их прозванивают с помощью мультиметра.

Ремонт

В процессе эксплуатации стиральной машины может возникать вибрация, из-за которой некоторые компоненты могут просто отсоединиться. Если такие элементы будут выявлены, их необходимо снова подключить к плате. Для выполнения ремонта вам понадобятся паяльник, флюс и припой.

Ремонт компонентов платы управления:

1. Конденсатор. Он играет ключевую роль в стабилизации напряжения. При неисправности этот элемент часто вздувается.

   Если при проверке мультиметром вы видите значение 1 – это указывает на короткое замыкание, а 0 – на обрыв. В таком случае конденсатор следует заменить.

2. Резисторы. Резисторы первого порядка должны показывать напряжение 8 Ом, до 2А, а второго порядка – 10 Ом, до 5 А. Если измеренные значения не соответствуют этим параметрам, элементы подлежат замене.

3. Тиристорный блок. Напряжение диодов первого порядка не должно превышать 20 вольт. Также важно проверить входные контакты на наличие повреждений, прозвонив их. Напряжение не должно быть выше 12 вольт. В случае обнаружения неисправности, деталь нужно перепаять.

4. Триггер. В большинстве случаев для устранения неисправности потребуется перепаять его входные контакты.

Иногда все элементы модуля управления могут быть исправны, но плата функционирует с перебоями. В такой ситуации проблему можно решить, перепрошив плату. Для этого понадобится программатор, который соединяет контроллер с компьютером. Его стоимость составляет около 4000 рублей.

Также потребуется специальное программное обеспечение и драйвера, которые можно найти на официальном сайте LG. Подключив плату к компьютеру, выберите нужный файл и установите его. Обсуждение ремонта платы управления стиральной машины LG можно найти на специализированных форумах.

Ремонт модуля управления — смотрите в видео:

https://youtube.com/watch?v=MhsH_UD7e-4

Замена

Если плата управления не подлежит восстановлению, ее необходимо заменить. Для этого необходимо приобрести новую деталь. Перед покупкой важно уточнить модель стиральной машины. Неправильный выбор детали приведет к тому, что устройство не сможет функционировать.

Стоимость платы управления начинается от 4500 рублей и может быть выше. Заказ можно оформить через Интернет. Не рекомендуется приобретать детали из б/у стиральных машин, так как в этом случае отсутствует гарантия их надежной работы.

Проверка

Убедиться в исправности отремонтированной или замененной платы можно лишь после подключения стиральной машины. Для этого следует запустить устройство без загрузки белья. Если все программы работают корректно, прибор не зависает и не требует перезагрузки, значит, ремонт был выполнен успешно.

Вызов мастера

Если вы не можете самостоятельно отремонтировать плату управления, стоит обратиться к профессионалу. Найти мастера можно через объявления в газетах или на специализированных сайтах в Интернете.

Средняя цена за ремонт составляет около 2600 рублей, не включая стоимость самого модуля, который придется приобретать отдельно в случае необходимости замены.

Оплату услуг специалиста следует производить только после завершения работы. Обязательно попросите у мастера документ, в котором будет указан гарантийный срок на отремонтированную деталь.

Причины и профилактика неполадок

Некорректная работа платы управления может быть вызвана различными факторами. Наиболее распространенные из них:

• производственные дефекты;
• попадание влаги на модуль управления — особенно опасно, если он подключен к сети;
• перепады напряжения в электросети;
• повреждение проводки;
• несоблюдение правил эксплуатации устройства.

Чтобы в будущем минимизировать риск поломки прибора, рекомендуется придерживаться простых советов:

1. Контролировать уровень влажности в ванной комнате.
2. После завершения стирки оставлять дверцу стиральной машины открытой на несколько часов.
3. Обеспечить стабильное напряжение в электросети, например, установив новое стационарное реле или дополнительное реле для защиты.
4. Следовать инструкциям в Руководстве пользователя: не отключать машину во время работы программ, не перезапускать стирку до ее завершения; если необходимо остановить устройство, нажимать кнопку «Пауза» и т.д.
5. Удалять влагу из резинового уплотнителя с помощью сухого полотенца.
6. Осторожно транспортировать прибор, избегая доступа к нему маленьких детей и животных.

Появление плесени в помещении может свидетельствовать о повышенной влажности. При ее обнаружении следует незамедлительно принять меры. В противном случае поломка стиральной машины станет лишь вопросом времени.

Заключение

Ремонт платы управления стиральной машины LG может оказаться непростой задачей для тех, кто не обладает необходимыми знаниями. Неправильные действия могут привести к необходимости приобретения новой детали. Если вы не уверены в своих способностях, разумнее будет обратиться к профессионалу за помощью.

Необходимые инструменты и материалы для ремонта

Перед тем как приступить к ремонту модуля управления стиральной машины LG, важно подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек и упростит процесс ремонта.

1. Инструменты:

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить винты, которые крепят модуль управления к корпусу стиральной машины.
• Плоскогубцы: Используются для снятия и установки проводов, а также для работы с мелкими деталями.
• Мультиметр: Этот инструмент необходим для проверки электрических соединений и диагностики неисправностей. С его помощью можно измерить напряжение, сопротивление и проверить целостность цепей.
• Паяльник: Если потребуется заменить поврежденные компоненты на плате, паяльник станет незаменимым инструментом. Не забудьте про припой и флюс.
• Ножницы по металлу: Могут понадобиться для обрезки проводов или других материалов, если это потребуется в процессе ремонта.
• Лупа или увеличительное стекло: Полезны для детального осмотра платы и поиска мелких повреждений или трещин.

2. Материалы:

• Запасные детали: Перед началом ремонта рекомендуется приобрести запасные компоненты, такие как конденсаторы, резисторы или микросхемы, которые могут быть повреждены.
• Изолента: Используется для изоляции оголенных проводов и защиты от короткого замыкания.
• Клей для электроники: Может понадобиться для закрепления компонентов на плате или для ремонта корпуса модуля.
• Очиститель для электроники: Специальные средства для очистки плат от загрязнений и окислов, что поможет улучшить контакт и продлить срок службы устройства.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс ремонта модуля управления стиральной машины LG и повысить шансы на успешное восстановление его работоспособности.

Советы по выбору запчастей

При ремонте модуля управления стиральной машины LG важным этапом является выбор качественных запчастей. Неправильный выбор может привести к дополнительным расходам и даже к поломке устройства в будущем. Ниже приведены несколько советов, которые помогут вам сделать правильный выбор.

• Оригинальные запчасти: При возможности выбирайте оригинальные запчасти от производителя. Они гарантируют совместимость и надежность. Оригинальные детали, как правило, имеют более длительный срок службы и обеспечивают стабильную работу устройства.
• Проверка совместимости: Перед покупкой убедитесь, что запчасть совместима с вашей моделью стиральной машины. Для этого проверьте серийный номер и модель устройства, которые можно найти на наклейке, расположенной на задней стенке или внутри дверцы машины.
• Качество материалов: Обратите внимание на качество материалов, из которых изготовлена запчасть. Дешевые аналоги могут быть выполнены из низкокачественных материалов, что может привести к их быстрому выходу из строя.
• Отзывы и рейтинги: Изучите отзывы других пользователей о запчастях, которые вы собираетесь купить. Это поможет вам избежать некачественных товаров и выбрать проверенные варианты.
• Гарантия: При покупке запчастей обязательно уточняйте наличие гарантии. Надежные производители предоставляют гарантию на свои изделия, что является дополнительным подтверждением их качества.
• Сравнение цен: Не спешите с покупкой первой попавшейся запчасти. Сравните цены в разных магазинах и на различных интернет-площадках. Иногда можно найти аналогичные детали по более низкой цене без потери качества.
• Консультация с профессионалами: Если вы не уверены в своем выборе, не стесняйтесь обратиться за помощью к специалистам. Мастера по ремонту стиральных машин могут дать полезные советы и порекомендовать проверенные запчасти.

Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для ремонта модуля управления стиральной машины LG, что обеспечит надежную и долгосрочную работу вашего устройства.

Часто задаваемые вопросы (FAQ)

1. Как понять, что модуль управления требует ремонта?

Существует несколько признаков, указывающих на возможные проблемы с модулем управления стиральной машины LG. Обратите внимание на следующие симптомы:

• Неисправности в работе программы: Если стиральная машина не запускает выбранную программу стирки или останавливается на одном этапе, это может быть связано с неисправностью модуля управления.
• Ошибки на дисплее: Появление кодов ошибок на дисплее может указывать на сбой в работе модуля. Ознакомьтесь с руководством пользователя для расшифровки кодов.
• Неисправности кнопок: Если кнопки управления не реагируют на нажатия или работают некорректно, это также может быть признаком проблем с модулем.
• Проблемы с подключением к сети: Если стиральная машина не может подключиться к Wi-Fi или не реагирует на команды с мобильного приложения, это может быть связано с модулем управления.

2. Как самостоятельно диагностировать модуль управления?

Для диагностики модуля управления вам понадобятся некоторые инструменты и знания. Следуйте этим шагам:

1. Подготовьте инструменты: Вам понадобятся мультиметр, отвертки, пинцет и, возможно, схема подключения модуля.
2. Отключите стиральную машину от сети: Перед началом работы обязательно отключите устройство от электросети для вашей безопасности.
3. Снимите крышку стиральной машины: Используйте отвертку, чтобы аккуратно снять крышку и получить доступ к модулю управления.
4. Проверьте соединения: Осмотрите все соединения на наличие повреждений или коррозии. Убедитесь, что все разъемы плотно сидят на своих местах.
5. Измерьте напряжение: С помощью мультиметра проверьте напряжение на выходах модуля. Если значения не соответствуют норме, это может указывать на неисправность.

3. Как выполнить ремонт модуля управления?

Если вы обнаружили неисправности, возможно, вам потребуется выполнить ремонт или замену модуля управления. Вот основные шаги:

1. Замена компонентов: Если вы нашли поврежденные элементы, такие как конденсаторы или резисторы, их можно заменить. Убедитесь, что вы используете детали, совместимые с вашей моделью.
2. Перепрошивка модуля: В некоторых случаях может потребоваться перепрошивка программного обеспечения модуля. Для этого вам понадобится специальное оборудование и программное обеспечение.
3. Полная замена модуля: Если модуль сильно поврежден или не подлежит ремонту, возможно, придется заменить его на новый. Убедитесь, что новый модуль совместим с вашей моделью стиральной машины.

4. Как предотвратить проблемы с модулем управления в будущем?

Чтобы избежать повторных проблем с модулем управления, следуйте этим рекомендациям:

• Регулярное обслуживание: Проводите регулярное обслуживание стиральной машины, включая чистку фильтров и проверку соединений.
• Используйте качественные моющие средства: Некачественные моющие средства могут привести к образованию отложений и повреждению компонентов.
• Следите за электропитанием: Убедитесь, что стиральная машина подключена к стабильному источнику питания, чтобы избежать перепадов напряжения.
