В статье рассмотрим устройство двигателя стиральной машины LG и предоставим пошаговую инструкцию по диагностике неисправностей, снятию, замене и подключению нового мотора. Умение правильно определять и устранять проблемы с двигателем сэкономит время и деньги на ремонте, а также повысит надежность работы стиральной машины. Также поделимся информацией о покупке нового двигателя и его стоимости, что упростит процесс замены.
Устройство мотора стиралки ЛДжи
Большинство стиральных машин марки LG оснащены моторами коллекторного типа. Эти двигатели являются однофазными и работают на основе последовательного возбуждения обмоток.
Внутри коллекторного мотора находятся:
- статор (состоящий из стальных пластин с медной обмоткой между ними);
- ротор (включает сердечник, обмотку и коллектор);
- таходатчик (закреплённый на корпусе, он передаёт информацию о скорости вращения на управляющий модуль);
- две графитовые щётки (обеспечивают электрический контакт между статором и ротором).
Электрический ток проходит через обмотку статора и передаётся на ротор. На вал ротора установлен шкив, который через приводной ремень вращает барабан стиральной машины (скорость вращения зависит от напряжения в сети). Частота вращения регулируется тахогенератором, а графитовые щётки обеспечивают надёжный контакт между статором и ротором.
При значительных нагрузках графитовые щётки и приводной ремень со временем изнашиваются, что может привести к сбоям в работе электродвигателя.
Современные модели стиральных машин LG теперь оснащены инверторными электродвигателями. Компания LG первой внедрила такие двигатели в свои стиральные машины, что позволило ей занять лидирующие позиции на рынке.
По сравнению с коллекторными, инверторные моторы имеют следующие преимущества:
- высокая скорость набора оборотов,
- тихая работа,
- возможность настройки режимов вращения барабана,
- простота и компактность конструкции.

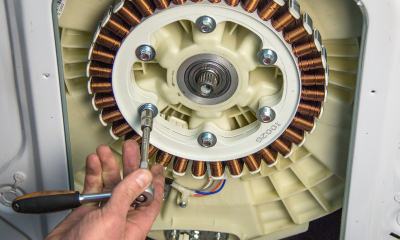

Инверторный двигатель представляет собой диск с валом, который расположен на центральной оси.
Принцип работы инверторного двигателя основан на электромагнитной индукции. Вместо графитовых щёток управление током обмотки осуществляется инвертором. Ротор работает на высокой скорости, не теряя оборотов. Это позволяет достичь оптимального отжима белья после стирки.
Отсутствие угольных щёток и приводного резинового ремня (которые быстро изнашиваются из-за трения) обеспечивает длительный срок службы инверторного мотора (производитель предоставляет гарантию минимум на 15 лет).
https://youtube.com/watch?v=GA4_7sipmGY
Замена
Счастливые владельцы стиральных машин LG с инверторным мотором, как правило, не задумываются о необходимости замены или ремонта двигателя. В основном, проблемы с восстановлением работоспособности возникают у тех, кто использует стиральные машины с коллекторными двигателями.
О признаках неисправности обмотки свидетельствуют:
- при запуске устройства срабатывает предохранитель в электрическом щитке;
- двигатель часто отключается из-за перегрева;
- стиральная машина не реагирует на команды запуска стирки.
Исправить повреждения обмотки самостоятельно в домашних условиях невозможно. Решением проблемы станет покупка и установка нового двигателя.
О износе щеток можно судить по неприятному скрипу, который появляется во время стирки. Также стоит обратить внимание на щетки двигателя, если барабан стиральной машины вращается только на низких оборотах.
Если есть подозрения на неисправность двигателя стиральной машины LG, его следует извлечь и провести более тщательное тестирование.
| Признак неисправности | Возможная причина | Действия по устранению |
|---|---|---|
| Машина не включается, нет индикации | Отсутствие питания, неисправность модуля управления, обрыв обмотки двигателя | Проверить розетку, предохранитель, кабель питания. Прозвонить обмотки двигателя мультиметром. |
| Барабан не вращается, слышен гул | Заблокирован барабан, износ подшипников, неисправность двигателя (обрыв обмотки, межвитковое замыкание) | Проверить, нет ли посторонних предметов в баке. Попробовать провернуть барабан вручную. Прозвонить обмотки двигателя. |
| Барабан вращается медленно или с трудом | Износ щеток двигателя (для коллекторных), ослабление ремня привода (для ременных), неисправность тахогенератора | Проверить состояние щеток, при необходимости заменить. Проверить натяжение ремня. Проверить сопротивление тахогенератора. |
| Сильный шум, стук при работе двигателя | Износ подшипников двигателя, повреждение ротора | Снять двигатель, проверить люфт вала. Заменить подшипники. |
| Запах гари, дым из области двигателя | Перегрев двигателя, короткое замыкание обмоток | Немедленно отключить машину от сети. Проверить обмотки на наличие следов горения. |
| Ошибка на дисплее, связанная с двигателем (например, LE, DE) | Неисправность двигателя, датчика Холла (для инверторных), модуля управления | Расшифровать код ошибки по инструкции к машине. Проверить соответствующие компоненты. |
| Двигатель сильно греется | Перегрузка, неисправность обмоток, плохая вентиляция | Уменьшить загрузку белья. Проверить обмотки. Очистить вентиляционные отверстия. |
| Машина останавливается во время цикла стирки | Перегрев двигателя, неисправность датчика температуры двигателя, модуля управления | Дать двигателю остыть. Проверить датчик температуры. |
| Двигатель работает рывками, нестабильно | Неисправность датчика Холла, модуля управления, плохой контакт в цепи питания двигателя | Проверить датчик Холла. Проверить все электрические соединения. |
| Отсутствие реакции на команды управления, но машина включена | Неисправность модуля управления, обрыв цепи управления двигателем | Проверить модуль управления. Прозвонить цепи управления. |
Интересные факты
Вот несколько интересных фактов, связанных с определением неисправности двигателя стиральной машины LG и его заменой:
-
Диагностика с помощью звуков: Один из самых простых способов определить неисправность двигателя — это обратить внимание на звуки, которые издает стиральная машина. Если вы слышите необычные скрежеты или стуки во время работы, это может указывать на проблемы с подшипниками или самим двигателем. В некоторых моделях LG есть встроенные системы самодиагностики, которые могут помочь выявить проблему.
-
Использование мультиметра: Для более точной диагностики неисправности двигателя можно использовать мультиметр. Проверка сопротивления обмоток двигателя и целостности проводов может помочь определить, есть ли короткое замыкание или обрыв цепи. Это особенно полезно, если визуальный осмотр не дал результатов.
-
Замена двигателя как DIY-проект: Замена двигателя стиральной машины LG может быть выполнена самостоятельно, если у вас есть базовые навыки работы с инструментами. Важно следовать инструкции по разборке и сборке, а также использовать оригинальные запчасти. Это не только сэкономит деньги на ремонте, но и даст возможность лучше понять устройство вашей техники.
https://youtube.com/watch?v=3xxuma34qww
Как снять?
Алгоритм демонтажа электродвигателя:
-
Подготовка к работе. Начнем с отключения стиральной машины от электросети, затем перекрываем кран подачи воды и отсоединяем заливной шланг.
Также следует извлечь сливной фильтр, который находится за люком в нижней части передней панели, и отодвинуть прибор от стены.
-
Убираем заднюю панель стиральной машины. Для этого с помощью крестовой отвертки откручиваем все крепежные элементы по краям панели.
-
После снятия задней стенки перед вами откроется внутренний механизм стиральной машины — шкив и приводной ремень. Сначала необходимо снять ремень. Для этого одной рукой прокручиваем шкив, а другой — оттягиваем и снимаем ремень.
-
Под баком стиральной машины располагается электродвигатель. Для его демонтажа нужно отсоединить множество проводов. Перед тем как отключить проводку, рекомендуется сфотографировать расположение разъемов и схемы подключения к двигателю.
-
После того как мотор освобожден от проводов, откручиваем фиксирующие болты и аккуратно снимаем двигатель с втулок, немного сдвигая его вперед.
Когда электродвигатель будет извлечен из корпуса стиральной машины, его можно будет внимательно осмотреть и протестировать на наличие неисправностей.
Чтобы выяснить, сгорел ли электродвигатель, нужно поочередно подключить обмотку статора и ротора (оставшиеся концы) к источнику питания. Если двигатель не вращается, его следует заменить.
Для проверки щеток двигателя достаточно внимательно их осмотреть (они находятся по бокам корпуса). Изношенные щетки значительно меньше по размеру, чем новые. Даже если износ наблюдается только у одной щетки, обе детали необходимо заменить.
Проверить обмотку двигателя можно с помощью мультиметра. Установите тестер в режим измерения сопротивления, затем прикрепите один щуп к обмотке ротора, а другой — к ламели. Разница в показаниях сопротивления не должна превышать 0,5 Ом.
Затем один щуп тестера прикладываем к корпусу, а другой — к обмотке. Звуковой сигнал укажет на наличие обрыва обмотки (это может привести к поражению электрическим током).
Ремонт двигателя в домашних условиях (особенно если речь идет об обмотке) нецелесообразен с экономической точки зрения. По затратам и времени выгоднее заменить неисправный электродвигатель.
Как снять и отремонтировать двигатель стиральной машины LG, можно узнать из видео:
https://youtube.com/watch?v=gxaXVahktv4
Как подключить новый?
После того как все крепежные элементы были откручены и неисправный мотор извлечен из корпуса стиральной машины, можно установить новый двигатель. Замена осуществляется на новый механизм, который должен точно соответствовать демонтированной детали по форме крепления, мощности и другим техническим характеристикам.
Порядок действий:
- вставляем новый двигатель втулками в посадочные отверстия и затягиваем крепежные болты;
- подключаем проводку, ориентируясь на ранее сделанные фотографии;
- аккуратно прокручивая шкив, натягиваем на него ремень привода;
- возвращаем заднюю панель на прежнее место.
После завершения процесса обратной сборки стиральную машину подключают к канализации, водоснабжению и электросети, устанавливают сливной фильтр и запускают тестовую стирку.
Где и по какой цене приобрести деталь?
Чтобы избежать ошибок при выборе нового двигателя, важно точно знать название и номер модели стиральной машины LG.
Эти данные можно найти на специальной табличке, которая расположена на передней панели под дверцей люка или на задней стенке устройства.
Если табличка стерлась, и символы на ней стали неразборчивыми, модель и номер стиральной машины можно найти в паспорте бытовой техники.
Рекомендуется приобретать двигатель на специализированных сайтах, занимающихся продажей запчастей для бытовой техники, чтобы минимизировать риски покупки некачественных подделок.
Цена нового мотора для стиральной машины LG колеблется от 3000 до 5000 рублей.
Вызов мастера
Если у вас нет опыта в ремонте и недостаточно знаний о внутреннем устройстве стиральной машины LG, лучше доверить замену двигателя профессиональному мастеру из сервисного центра. Найти контакты можно в интернете или по рекомендациям знакомых и друзей.
Специалист быстро выявит и устранит проблемы, поэтому при подаче заявки важно указать точную модель стиральной машины и все заметные признаки неисправности.
Цены на замену двигателя стиральной машины LG начинаются от 1750 рублей. В эту сумму входят: диагностика проблемы, снятие старого и установка нового двигателя. Оплата за новый электродвигатель производится отдельно.
Мастер не озвучивает (и тем более не требует предоплату) стоимость своих услуг заранее. При подаче заявки сообщается лишь ориентировочная сумма, которая может измениться в зависимости от срочности и сложности работы.
Заключение
В большинстве ситуаций, если двигатель стиральной машины вышел из строя, его целесообразнее заменить, так как ремонт может оказаться невыгодным. Решение о замене мотора стиралки LG следует принимать только после проведения тестирования снятого компонента и выяснения реальной причины поломки.
Диагностика неисправностей двигателя
Диагностика неисправностей двигателя стиральной машины LG является важным этапом в процессе ремонта. Прежде чем приступить к замене двигателя, необходимо убедиться, что проблема действительно связана с ним, а не с другими компонентами устройства. Рассмотрим основные шаги, которые помогут вам выявить неисправности двигателя.
1. Визуальный осмотр
Первым шагом в диагностике является визуальный осмотр двигателя и его соединений. Проверьте наличие видимых повреждений, таких как трещины, коррозия или обгоревшие участки. Обратите внимание на провода и разъемы: они должны быть целыми и надежно соединенными. Если вы заметили поврежденные провода, их необходимо заменить.
2. Проверка питания
Убедитесь, что на двигатель подается питание. Для этого используйте мультиметр, установив его в режим измерения напряжения. Проверьте напряжение на клеммах двигателя во время работы стиральной машины. Если напряжение отсутствует, проблема может быть связана с управляющей платой или проводкой.
3. Тестирование обмоток двигателя
Следующим шагом является проверка обмоток двигателя на наличие короткого замыкания или обрыва. Для этого отключите двигатель от сети и используйте мультиметр в режиме измерения сопротивления. Измерьте сопротивление между обмотками и между обмотками и корпусом. Нормальное значение сопротивления должно находиться в пределах 1-10 Ом. Если вы обнаружите обрыв или короткое замыкание, двигатель подлежит замене.
4. Проверка щеток и коллекторов
Если ваш двигатель имеет щеточный механизм, проверьте состояние щеток. Они должны быть целыми и не изношенными. Измерьте их длину: если щетки короче 1 см, их необходимо заменить. Также проверьте коллектор на наличие загрязнений и повреждений. Если коллектор сильно изношен, это может привести к плохому контакту и перегреву двигателя.
5. Проверка подшипников
Неисправные подшипники могут вызвать шум и вибрацию во время работы стиральной машины. Проверьте подшипники на наличие люфта и заедания. Для этого вручную прокрутите барабан и послушайте, нет ли посторонних звуков. Если подшипники изношены, их необходимо заменить, так как это может привести к поломке двигателя.
6. Программное обеспечение и ошибки
Современные стиральные машины LG могут выдавать коды ошибок, связанные с неисправностями двигателя. Ознакомьтесь с руководством пользователя, чтобы узнать, какие коды ошибок могут указывать на проблемы с двигателем. Если на дисплее отображается код ошибки, это может помочь вам быстрее определить источник проблемы.
После выполнения всех этих шагов вы сможете точно определить, связана ли неисправность с двигателем или с другими компонентами стиральной машины. Если вы уверены, что проблема в двигателе, переходите к следующему этапу — его замене.
Инструменты и материалы для замены
Необходимые инструменты
- Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия крышек и креплений.
- Гаечные ключи: Набор гаечных ключей или рожковых ключей для откручивания болтов, удерживающих двигатель.
- Плоскогубцы: Для работы с проводами и креплениями, которые могут быть труднодоступными.
- Мультиметр: Для проверки электрических компонентов и диагностики неисправностей.
- Ключи для снятия ремня: Если ваша модель стиральной машины имеет ременной привод, вам понадобятся специальные ключи для его снятия.
Необходимые материалы
- Новый двигатель: Убедитесь, что вы приобрели совместимый двигатель для вашей модели стиральной машины LG. Проверьте номер детали в руководстве пользователя или на сайте производителя.
- Проводка: В случае повреждения проводов может потребоваться новая проводка или соединительные клеммы.
- Крепежные элементы: Возможно, вам понадобятся новые болты или гайки для установки нового двигателя.
- Смазка: Для обеспечения плавной работы механических частей может потребоваться смазка.
- Изоляционная лента: Для защиты электрических соединений и предотвращения короткого замыкания.
Дополнительные рекомендации
- Перед началом работы убедитесь, что стиральная машина отключена от сети.
- Работайте в хорошо освещенном месте, чтобы избежать ошибок при демонтаже и установке.
- Сделайте фотографии или запишите последовательность разборки, чтобы облегчить сборку.
- Если у вас нет опыта работы с электрическими устройствами, лучше обратиться к специалисту.
Советы по профилактике и уходу за двигателем
Для того чтобы продлить срок службы двигателя стиральной машины LG и минимизировать вероятность его неисправностей, важно соблюдать несколько простых, но эффективных рекомендаций по профилактике и уходу.
Регулярная чистка фильтров
Фильтры стиральной машины играют ключевую роль в предотвращении попадания посторонних предметов и загрязнений в двигатель. Рекомендуется регулярно (каждые 1-2 месяца) проверять и очищать фильтры от ворса, волос и других загрязнений. Это не только улучшит работу машины, но и снизит нагрузку на двигатель.
Правильная загрузка барабана
Перегрузка стиральной машины может привести к перегреву и повреждению двигателя. Следуйте рекомендациям производителя по максимальной загрузке и старайтесь равномерно распределять белье внутри барабана. Это поможет избежать дисбаланса и снизит риск поломки.
Использование качественных моющих средств
Выбор моющих средств также влияет на состояние двигателя. Используйте только те порошки и жидкости, которые рекомендованы производителем. Некачественные средства могут образовывать излишки пены, что может привести к сбоям в работе машины и перегрузке двигателя.
Регулярная проверка состояния проводки
Периодически проверяйте состояние проводки и соединений, ведущих к двигателю. Изоляция проводов может со временем изнашиваться, что может привести к короткому замыканию или другим электрическим неисправностям. Если вы заметили повреждения, немедленно замените провода.
Контроль за температурным режимом
Двигатель стиральной машины не должен перегреваться. Обратите внимание на звуки, которые издает машина во время работы. Если вы заметили необычные шумы или запах гари, это может быть признаком перегрева. В таком случае стоит немедленно остановить машину и проверить ее состояние.
Профилактическое обслуживание
Рекомендуется проводить профилактическое обслуживание стиральной машины не реже одного раза в год. Это может включать в себя проверку всех основных компонентов, включая двигатель, на наличие износа и повреждений. Профессиональный мастер сможет выявить потенциальные проблемы до того, как они приведут к серьезной поломке.
Следуя этим простым советам, вы сможете значительно продлить срок службы двигателя вашей стиральной машины LG и избежать дорогостоящих ремонтов. Забота о технике — это залог ее надежной и долгосрочной работы.
