В статье рассмотрим разборку стиральной машины-автомат Samsung. Это поможет в диагностике, ремонте и профилактике поломок. Узнаете, какие инструменты понадобятся, и получите пошаговый алгоритм разборки и сборки устройства. Эти знания сэкономят ваши средства на услугах мастеров и помогут лучше понять устройство техники, что предотвратит будущие проблемы.
Подготовка к разборке
Перед тем как перейти к основной процедуре, необходимо выполнить ряд подготовительных шагов.
Эти шаги включают три ключевых этапа:
- Перенести устройство из ванной комнаты, так как разборка в ограниченном пространстве может быть затруднительной. Кроме того, важно, чтобы место работ было хорошо освещено. Поверхность, на которой будут проводиться работы, следует накрыть тряпками или газетами, чтобы избежать повреждений пола (если работы проводятся в квартире).
- Подготовить необходимые инструменты.
- Подготовить саму стиральную машину к ремонту.
Для полной разборки стиральной машины понадобится следующий набор инструментов:
- отвертки или шуруповерт;
- гаечный и шестигранный ключи;
- плоскогубцы;
- мультиметр;
- молоток;
- цветные маркеры;
- смазка WD-40;
- герметик;
- тряпка.
В некоторых случаях может потребоваться распилить бак, например, чтобы получить доступ к крестовине. Для этого понадобятся:
- ножовка,
- дрель,
- сверла,
- саморезы и болты.
Также стоит заранее предусмотреть возможность фото- или видеосъемки всего процесса работы. Это поможет правильно собрать устройство после завершения ремонта.
Подготовка самой стиральной машины включает следующие шаги:
- Отключить прибор от электросети. Разборка устройства, находящегося под напряжением, строго запрещена.
- Отсоединить шланги для залива и слива воды.
- Извлечь сливной фильтр и слить оставшуюся в нем воду. Если фильтр загрязнен, его можно очистить.
- Установить машину в удобное для работы место.
После завершения всех подготовительных действий следует ознакомиться со схемой устройства стиральной машины. Узнать, как устроена стиральная машина Samsung, можно из данной статьи.
https://youtube.com/watch?v=eeV_JUrB5uk

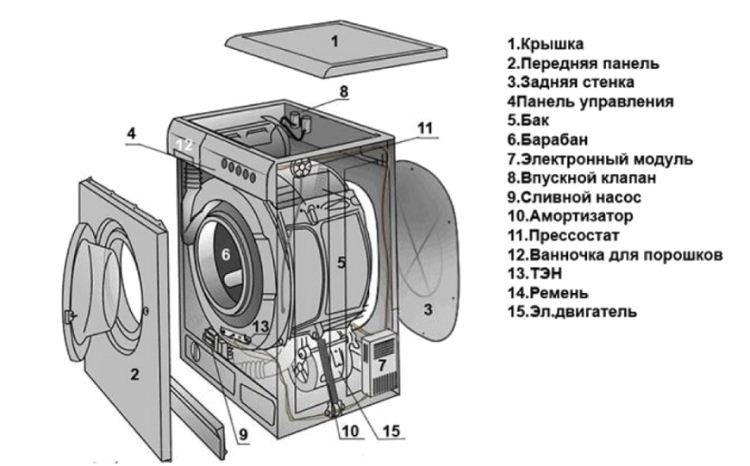

Схемы устройства стиралок Samsung
Схемы конструкции стиральных машин Samsung могут немного отличаться в зависимости от конкретной модели. Тем не менее, основные компоненты остаются неизменными. Схема представлена на иллюстрации:
Ключевые элементы стиральных машин Samsung:
- передняя панель, задняя стенка, верхняя крышка и основание устройства — все они крепятся с помощью болтов;
- выдвижной контейнер для моющих средств;
- панель с выбором программ;
- барабан, муфта, бак;
- противовесы — обычно их два, они расположены в верхней и нижней частях стиральной машины;
- двигатель;
- рессоры;
- насос;
- ТЭН;
- прессостат.
Кроме основной схемы стиральной машины, существует также электронная схема, которая будет полезна для проверки целостности проводов и узлов. Она изображена на рисунке:
| Этап разборки | Необходимые инструменты | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка | Отвертки (крестовая, плоская), гаечные ключи (накидные, рожковые), плоскогубцы, мультиметр (опционально), фонарик, емкость для воды, ветошь. | Отключите машину от электросети и водопровода. Перекройте подачу воды. Слейте остатки воды из сливного шланга. Подготовьте рабочее место, уберите все лишнее. |
| 2. Снятие верхней крышки | Отвертка (крестовая). | Открутите винты на задней панели, удерживающие верхнюю крышку. Сдвиньте крышку назад и поднимите. |
| 3. Снятие панели управления | Отвертка (крестовая, плоская), тонкий плоский предмет (например, пластиковая карта). | Открутите винты, крепящие панель управления. Аккуратно отсоедините разъемы проводов, запоминая их расположение или фотографируя. Будьте осторожны, чтобы не повредить защелки. |
| 4. Снятие дозатора моющих средств | Отвертка (крестовая), плоскогубцы (опционально). | Нажмите на фиксатор (обычно синего цвета) и вытяните дозатор. Отсоедините шланги подачи воды, если они мешают. |
| 5. Снятие передней панели (люка) | Отвертка (крестовая), гаечный ключ (для некоторых моделей). | Открутите винты, крепящие переднюю панель. Отсоедините замок люка и другие провода, если они есть. Аккуратно снимите манжету люка, поддев ее отверткой. |
| 6. Снятие задней панели | Отвертка (крестовая), гаечный ключ. | Открутите винты, крепящие заднюю панель. Снимите панель, открывая доступ к двигателю, ремню и баку. |
| 7. Снятие противовесов | Гаечный ключ. | Открутите болты, крепящие противовесы (обычно бетонные блоки) к баку. Они очень тяжелые, будьте осторожны. |
| 8. Снятие двигателя | Гаечный ключ, отвертка. | Отсоедините провода от двигателя. Ослабьте натяжение ремня и снимите его. Открутите болты, крепящие двигатель к баку. |
| 9. Снятие бака | Гаечный ключ, плоскогубцы, отвертка. | Отсоедините все шланги (сливной, заливной, прессостата) и провода, идущие к баку. Открутите амортизаторы и пружины, удерживающие бак. Аккуратно извлеките бак из корпуса машины. |
| 10. Разборка бака (если требуется) | Гаечный ключ, отвертка, специальный инструмент для разборки бака (если бак неразборный). | Если бак разборный, открутите болты, соединяющие две половины. Если бак неразборный, его разборка потребует распиливания, что не рекомендуется для самостоятельного ремонта. |
Интересные факты
Вот несколько интересных фактов о разборке стиральной машины Samsung:
-
Конструкция и доступность: Стиральные машины Samsung часто имеют модульную конструкцию, что облегчает доступ к внутренним компонентам. Это означает, что многие детали можно заменить или отремонтировать без необходимости полной разборки устройства, что делает процесс более удобным для домашних мастеров.
-
Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и перекрыть подачу воды. Это не только предотвращает электрические удары, но и защищает от возможных протечек, которые могут произойти при разборке.
-
Частые проблемы и их решения: Многие владельцы стиральных машин сталкиваются с похожими проблемами, такими как шум при отжиме или утечка воды. Зная, как разобрать машину, можно самостоятельно диагностировать и устранять такие неисправности, например, очистить фильтр или проверить насос, что может существенно сэкономить деньги на ремонте.
https://youtube.com/watch?v=KHa94T7EBpY
Особенности процесса
Способы разборки стиральных машин варьируются в зависимости от типа загрузки. Если вы делаете это впервые, важно тщательно придерживаться инструкции, чтобы избежать повреждения устройства.
Машинка-автомат с фронтальной загрузкой
Начинать разборку следует с удаления верхней крышки. Для этого необходимо открутить два винта, расположенные на задней стороне устройства. Затем крышку отодвигают назад на 15 см и поднимают.
Следующий порядок действий:
Читайте также:
- Удаление бункера и панели управления. Сначала нужно извлечь бункер для моющих средств. Для этого следует нажать на фиксатор в основании бункера и потянуть емкость на себя. Она выйдет без особых усилий. За бункером находятся крепежи, удерживающие панель управления. Их откручивают: спереди расположены два винта, а один находится справа. Панель отделяют, поддев ее с левой стороны отверткой.
- Снятие передней панели. Нужно потянуть за нижний край, чтобы освободить верхние защелки. Затем аккуратно отодвигают панель на себя, избегая резких движений. Сзади можно увидеть множество проводов, которые следует извлекать по одному, отщелкивая фиксаторы.
- Удаление нижней панели. Она закреплена тремя защелками. Удобно поддеть ее шлицевой отверткой, вставив инструмент в щель. Сначала отодвигают панель по центру, а затем по краям, после чего она легко отходит.
- Снятие лицевой панели с дверцей. Она фиксируется двумя саморезами снизу и двумя саморезами сверху. Их выкручивают, и панель остается на небольших крючках.
-
Удаление уплотнителя. Открыв дверцу, можно увидеть, что она соединена с резиновой деталью. Фиксирующее кольцо манжеты поддевают плоской отверткой и аккуратно тянут на себя.
За ним располагается металлический хомут в виде пружины. Нужно найти его защелку и разомкнуть с помощью плоской отвертки.
Затем следует пройтись по всей окружности кольца, чтобы отсоединить его. Работать с инструментом нужно осторожно, иначе придется менять порванную манжету.
- Удаление задней панели. Этот этап не вызовет затруднений. Достаточно открутить четыре самореза, которыми она прикреплена.
- Отсоединение шлангов. Они ведут к баку стиральной машины (заливной и сливной), к прессостату и к отсеку для порошка.
- Отключение проводов, идущих к ТЭНу и температурному датчику. Нагреватель расположен в передней нижней части бака, под барабаном. Чтобы его извлечь, нужно открутить гайки. После этого ТЭН легко выйдет из гнезда. При снятии проводов следует отметить их расположение цветными маркерами.
- Удаление противовесов. В стиральной машине их два: над баком и под ним. Они крепятся с помощью болтов. Поскольку грузы тяжелые, снимать их нужно осторожно.
- Чтобы извлечь бак, потребуется помощь. Справиться в одиночку будет сложно. Сначала нужно отсоединить амортизаторы, а затем аккуратно снять бак с пружин и вытащить его. После этого снимают ремень и мотор. В завершение демонтируют шкив, открутив центральный болт. Если он заржавел, его следует смазать WD-40.
- Внутри барабана находятся подшипники. Чтобы их снять, бак нужно разобрать. Если он спаян, его придется пилить ножовкой. Этот процесс очень трудоемкий, и не все мастера берутся за такую работу. В этом случае проще приобрести новый барабан. Если бак разборный, замена подшипников не составит особого труда.
Следуя указанной последовательности действий, можно полностью разобрать стиральную машину.

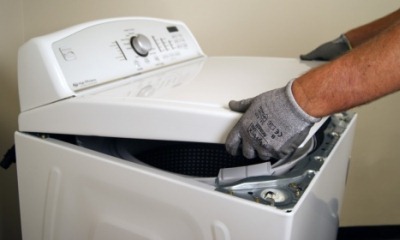

С вертикальной
Разобрать стиральную машину с вертикальной загрузкой бывает сложнее. Такие устройства встречаются в России довольно редко.
Этапы разборки:
- открутить винты, находящиеся по бокам;
- аккуратно сдвинуть блок к себе;
- отключить все провода;
- снять панель стиральной машины.
Продолжение разборки осуществляется аналогично процессу с фронтальной загрузкой: снимаются лоток, панели и хомут. Завершает процесс демонтаж барабана, а также замена или ремонт неисправных компонентов.
Как собрать?
Собрать стиральную машину Samsung не составит труда, если задокументировать каждый этап процесса на фотографиях. Установка выполняется в обратной последовательности.
Важно тщательно зафиксировать все провода и шланги. При закреплении деталей следует убедиться, что они не имеют люфта и надежно установлены.
Если хотя бы одна деталь будет упущена или установлена неверно, устройство не сможет работать должным образом. Поэтому крайне важно правильно разместить все элементы.
Возможные трудности
При разборке стиральной машины можно столкнуться с рядом проблем:
- Повреждение проводки. Работая с проводами, следует проявлять осторожность, так как они могут быть очень хрупкими. В случае обрыва необходимо заменить испорченный участок.
- Ущерб манжете. Чтобы избежать повреждений, не стоит пытаться извлечь манжету с помощью острых предметов, таких как нож. При работе отверткой следует быть предельно внимательным.
- Выкручивание болтов. Если болты закручены слишком сильно, рекомендуется использовать WD-40 для облегчения процесса.
- Повреждение патрубков или шкива.
Чтобы минимизировать риск возникновения мелких проблем и избежать лишних расходов, разборку стиральной машины следует проводить аккуратно, не спеша и стараясь не повредить детали.
Все о ремонте стиральных машин Samsung — в этом разделе.
Видео по теме статьи
Разборка стиральной машины Samsung: пошаговое видео-руководство.
https://youtube.com/watch?v=h7a6jt6r5lM
Заключение
Разбор стиральной машины Samsung – это непростая задача, но с ней можно справиться, если подойти к ней серьезно.
Важно соблюдать последовательность действий. Для того чтобы точно определить местоположение деталей, рекомендуется использовать схему. Весь процесс разборки следует документировать, чтобы в дальнейшем легко собрать устройство обратно.
Необходимые инструменты и материалы
Перед тем как приступить к разборке стиральной машины Samsung, важно подготовить все необходимые инструменты и материалы. Это не только упростит процесс, но и поможет избежать повреждений как машины, так и ее компонентов.
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка обычно используется для снятия большинства винтов, в то время как плоская может понадобиться для работы с некоторыми креплениями.
- Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки и болты, которые могут быть использованы в конструкции стиральной машины. Обратите внимание на размеры, чтобы выбрать подходящие ключи.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и других креплений.
- Ножницы или нож: Иногда может понадобиться разрезать изоляцию или упаковку, поэтому острые ножницы или нож будут полезны.
- Мультиметр: Этот инструмент поможет вам проверить электрические компоненты на работоспособность, что особенно важно, если вы планируете проводить диагностику или замену деталей.
- Контейнеры для мелких деталей: Чтобы не потерять винты, гайки и другие мелкие детали, рекомендуется подготовить несколько контейнеров или коробок. Это поможет организовать рабочее пространство и упростит сборку машины обратно.
- Рабочая поверхность: Убедитесь, что у вас есть достаточно места для работы. Лучше всего использовать стол или другую ровную поверхность, где вы сможете удобно разместить разобранные части машины.
- Перчатки: Защитные перчатки помогут избежать травм при работе с острыми деталями и обеспечат дополнительную защиту для ваших рук.
- Фонарик: Внутри стиральной машины может быть темно, поэтому наличие фонарика или налобного света поможет вам лучше видеть детали и крепления.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс разборки стиральной машины Samsung и избежать лишних трудностей. Убедитесь, что все инструменты находятся под рукой, прежде чем начинать работу, чтобы не отвлекаться на поиски в процессе разборки.
Безопасность при разборке
Перед тем как приступить к разборке стиральной машины Samsung, необходимо уделить особое внимание вопросам безопасности. Неправильные действия могут привести не только к повреждению устройства, но и к травмам. Вот несколько ключевых моментов, которые следует учитывать:
- Отключение от сети: Прежде всего, убедитесь, что стиральная машина отключена от электросети. Это предотвратит риск поражения электрическим током. Выключите машину и выньте вилку из розетки.
- Подготовка рабочего места: Найдите достаточно просторное и хорошо освещенное место для работы. Убедитесь, что у вас есть доступ ко всем необходимым инструментам и запасным частям. Уберите лишние предметы, чтобы избежать случайных повреждений.
- Использование защитной экипировки: Рекомендуется использовать защитные очки и перчатки, чтобы защитить глаза и руки от возможных острых краев и мелких деталей, которые могут упасть или выскользнуть.
- Работа с инструментами: Убедитесь, что все инструменты, которые вы будете использовать, находятся в хорошем состоянии. Не используйте поврежденные или ржавые инструменты, так как это может привести к травмам.
- Соблюдение порядка: Во время разборки старайтесь сохранять порядок. Снимайте детали поэтапно и складывайте их в отдельные контейнеры, чтобы не потерять мелкие элементы. Это также поможет вам легче собрать машину обратно.
- Изучение инструкции: Перед началом разборки ознакомьтесь с руководством пользователя вашей модели стиральной машины. В нем могут быть указаны важные моменты, касающиеся разборки и сборки устройства.
- Обращение с водой: Если ваша стиральная машина использовалась недавно, убедитесь, что в ней нет воды. Прежде чем разбирать машину, слейте остатки воды, чтобы избежать протечек и повреждений.
Соблюдение этих рекомендаций поможет вам безопасно разобрать стиральную машину Samsung и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!
Обслуживание и профилактика после сборки
После того как вы успешно разобрали и собрали стиральную машину Samsung, важно уделить внимание обслуживанию и профилактике устройства. Это поможет продлить срок службы машины и избежать возможных поломок в будущем.
Первым шагом после сборки является проверка всех соединений и креплений. Убедитесь, что все винты и гайки надежно затянуты, а шланги не имеют перегибов и не протекают. Неправильная установка может привести к утечкам воды или даже к повреждению внутренних компонентов.
Следующий этап — это тестирование работы машины. Запустите короткий цикл стирки без белья, чтобы убедиться, что все функции работают корректно. Обратите внимание на шумы, вибрацию и наличие утечек. Если вы заметили что-то необычное, возможно, потребуется повторная разборка для устранения проблемы.
Регулярное обслуживание также включает в себя чистку фильтров и шлангов. Фильтры могут забиваться ворсом и грязью, что снижает эффективность работы машины. Рекомендуется проверять и чистить их не реже одного раза в месяц. Для этого отключите машину от сети, откройте доступ к фильтру и аккуратно удалите накопившиеся загрязнения.
Не забывайте и о внешнем состоянии устройства. Протирайте корпус стиральной машины мягкой влажной тряпкой, чтобы удалить пыль и грязь. Это не только улучшит внешний вид, но и предотвратит коррозию и другие повреждения.
Также стоит обратить внимание на уровень воды в баке. Если вы заметили, что вода скапливается внизу, это может указывать на проблемы с дренажной системой. Проверьте дренажный шланг на наличие засоров и убедитесь, что он установлен под правильным углом.
Наконец, рекомендуется периодически проверять состояние уплотнителей дверцы. Они должны быть целыми и эластичными, чтобы предотвратить утечки. Если вы заметили трещины или износ, замените уплотнитель на новый.
Следуя этим простым рекомендациям по обслуживанию и профилактике, вы сможете значительно увеличить срок службы вашей стиральной машины Samsung и избежать дорогостоящих ремонтов в будущем.
