Стиральные машины LG известны надежностью, но могут потребовать ремонта. Разборка устройства — полезный навык, который сэкономит деньги на вызове мастера и поможет лучше понять его устройство. В этой статье представлена пошаговая инструкция по разборке стиралок LG с вертикальной и горизонтальной загрузкой, что позволит безопасно выполнить ремонт или чистку.
Подготовка к работе
Для разборки стиральной машины LG, независимо от типа загрузки, вам понадобятся следующие инструменты:
- отвертки различных форм;
- молоток;
- плоскогубцы;
- рожковые и торцевые ключи;
- смазка;
- шуруповерт.
После того как все необходимые инструменты собраны, можно переходить к подготовке устройства. Для этого необходимо выполнить следующие шаги:
- Отключите машину от электросети.
- Извлеките сливной шланг из канализационного стока и переверните его, чтобы избавиться от оставшейся воды.
- Отодвиньте стиральную машину от стены и других предметов мебели.
Чтобы избежать трудностей при откручивании деталей, рекомендуется вынести машину из ванной комнаты. Чем больше будет свободного пространства, тем проще будет работать.
https://youtube.com/watch?v=aJ-H3Pg4uqU

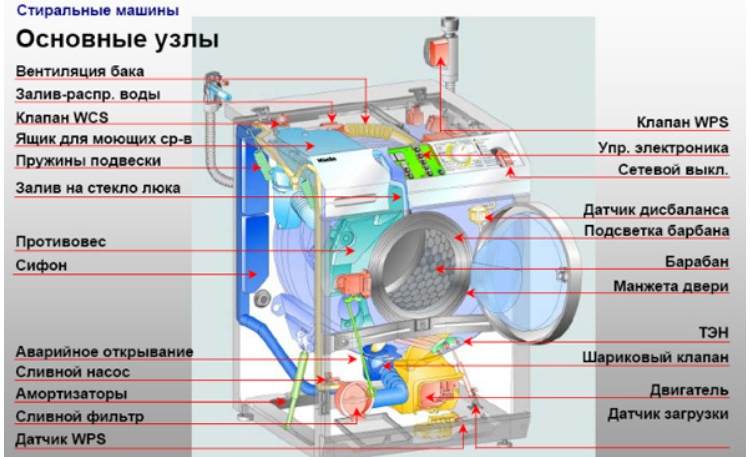

Схема устройства
Схемы конструкции стиральных машин LG могут варьироваться в зависимости от конкретной модели, однако основные компоненты расположены аналогично.
Каждый прибор включает в себя следующие элементы:
- крышка;
- передняя панель;
- задняя стенка;
- панель управления;
- бак и барабан;
- плата управления;
- впускной клапан;
- сливной насос;
- амортизатор;
- прессостат;
- отсек для порошка;
- ТЭН;
- ремень и мотор — в моделях с инверторным двигателем ремень отсутствует;
- датчики, противовесы, амортизаторы.
Помимо основной схемы стиральной машины, в процессе ремонта может понадобиться схема платы управления. Это необходимо в случаях, когда компонент функционирует с перебоями и требует пайки. Универсальной схемы не существует, так как они различаются для каждой модели бытовой техники.
| Этап разборки | Необходимые инструменты | Важные нюансы и советы |
|---|---|---|
| 1. Отключение и подготовка | Отвертка (крестовая и плоская), плоскогубцы, ветошь, емкость для воды | Отключите машину от электросети и водопровода. Слейте остатки воды из сливного шланга. Убедитесь, что машина полностью обесточена. |
| 2. Снятие верхней крышки | Отвертка (крестовая) | Открутите винты на задней панели, удерживающие верхнюю крышку. Сдвиньте крышку назад и поднимите. |
| 3. Снятие панели управления | Отвертка (крестовая и плоская), возможно, тонкий пластиковый инструмент (для защелок) | Отсоедините провода от панели управления (сфотографируйте расположение для обратной сборки). Открутите винты и аккуратно отщелкните панель. |
| 4. Снятие манжеты люка | Отвертка (плоская), возможно, тонкий пластиковый инструмент | Найдите хомут, удерживающий манжету. Аккуратно подденьте его отверткой и снимите. Отсоедините манжету от передней стенки. |
| 5. Снятие передней панели | Отвертка (крестовая), возможно, торцевой ключ | Открутите все видимые винты, удерживающие переднюю панель. Отсоедините провода от замка люка. Аккуратно снимите панель. |
| 6. Снятие противовесов | Торцевой ключ (обычно на 10 или 13 мм) | Открутите болты, удерживающие бетонные противовесы (обычно сверху и снизу бака). Будьте осторожны, противовесы тяжелые. |
| 7. Отсоединение амортизаторов и пружин | Плоскогубцы, отвертка (плоская) | Отсоедините амортизаторы от бака и корпуса. Снимите пружины, удерживающие бак сверху. |
| 8. Разборка бака (если требуется) | Торцевой ключ, отвертка (крестовая), возможно, специальный ключ для разборки бака | Если бак разборный (обычно на болтах), открутите все болты по периметру. Если бак неразборный (склеенный), его разборка крайне затруднительна и не рекомендуется без опыта. |
| 9. Извлечение барабана | Если бак разобран, барабан можно извлечь. | Осмотрите подшипники и сальник. При необходимости замените их. |
| 10. Снятие двигателя и насоса | Торцевой ключ, отвертка (крестовая), плоскогубцы | Отсоедините провода от двигателя и насоса. Открутите крепежные элементы и снимите их. |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой стиральной машины LG:
-
Конструкция и доступность: Стиральные машины LG часто проектируются с учетом удобства обслуживания. Многие модели имеют съемные панели и легко доступные компоненты, что позволяет пользователям самостоятельно проводить диагностику и ремонт без необходимости вызывать специалиста.
-
Системы самодиагностики: Современные стиральные машины LG оснащены встроенными системами самодиагностики, которые могут помочь пользователю выявить проблемы до начала разборки. Например, комбинация кнопок на панели управления может запустить тестовые программы, которые укажут на неисправности.
-
Безопасность и предостережения: При разборке стиральной машины важно помнить о безопасности. Перед началом работы необходимо отключить устройство от сети и слить воду из бака. Кроме того, некоторые компоненты, такие как конденсаторы, могут сохранять заряд даже после отключения, что делает их потенциально опасными для пользователя.
Эти факты подчеркивают как удобство, так и важность осторожности при самостоятельном ремонте стиральной машины LG.
https://youtube.com/watch?v=9p_2o8z-BXQ
Разборка
В зависимости от типа загрузки стиральной машины LG, процесс ее разборки будет различаться. У моделей с фронтальной загрузкой под верхней крышкой расположены панель управления и различные датчики, тогда как у машин с вертикальной загрузкой в этом месте находится бак.
Стиралка-автомат ЛДжи с фронтальной загрузкой
Порядок действий при разборке стиральной машины LG с фронтальной загрузкой:
- Уберите два болта, находящиеся на задней панели. Они фиксируют верхнюю крышку. В некоторых моделях может быть три самореза.
- Потяните верхнюю крышку на себя, возможно, потребуется приложить усилия. Поднимите крышку вверх и снимите ее.
- Под крышкой находится лоток для порошка. Чтобы его извлечь, нажмите на специальный язычок. Лоток выйдет без труда.
- Для снятия прессостата отсоедините патрубок и провода, затем открутите винты.
- За лотком для порошка находятся два болта, которые нужно выкрутить, после чего можно снять переднюю панель. Она крепится на небольших хомутах. Затем поочередно отсоедините все клеммы и уберите панель в сторону.
- После демонтажа электроники открутите верхний противовес, который фиксируется четырьмя болтами.
- Теперь можно снять переднюю металлическую планку и карман для порошка. Сначала отсоедините патрубок от барабана, затем резинку. Карман можно убрать в сторону.
- Под передней крышкой стиральной машины LG также расположен сетевой фильтр, который предназначен для снижения помех в электросети.
- Прежде чем открутить клапан подачи воды, отсоедините две клеммы. Клапан находится в углу, рядом с задней стенкой корпуса.
- Из манжеты извлеките прижимной тросик, после чего вытяните саму резинку. Чтобы ослабить натяжение тросика, найдите пружинку. Нажав на нее, вы сможете легко извлечь элемент.
- Открутите один болт, на котором держится нижняя фальш-панель, и снимите ее. Под ней находится металлическая планка, которую также нужно открутить.
- Отсоедините шланг подачи воды и переходите к разборке задней стенки. Сначала открутите крышку, извлекая ее из пазов.
- От бака отсоедините клеммы ТЭНа и болт, который его крепит, затем снимите хомуты. Трубчатый нагреватель является важным элементом стиральной машины, поэтому отключайте его осторожно, чтобы не повредить. Если на ТЭНе образовалась накипь, его можно замочить в растворе лимонной кислоты.
- Отсоедините температурный датчик.
- Откройте дверцу люка и выкрутите два винта, которые фиксируют замок. Чтобы снять переднюю панель вместе с люком, открутите еще два винта сверху, после чего панель легко отсоединится.
- Теперь можно открутить два противовеса, расположенных за дверцей люка и обрамляющих барабан.
- Открутите мотор, который крепится двумя болтами. Затем снимите ремень. Удобнее всего извлечь мотор снизу, для этого открутите нижнюю панель.
- Когда машинка окажется на боку, снимите насос, предварительно отсоединив патрубок, идущий к нему.
- Уберите пластиковые задвижки, которые фиксируют амортизаторы. Они находятся с обеих сторон.
- Барабан просто снимается с пружин. Если необходимо добраться до подшипников, бак разделите на две половины, которые соединены болтами. Чтобы достать барабан, можно постучать по срединному болту молотком. Затем открутите шкив, извлеките сальник и подшипники.
На этом разборка стиральной машины LG с фронтальной загрузкой завершена.
Инструкция по разборке стиральной машины LG — в видео:
https://youtube.com/watch?v=eqBWxcjTXGE
С вертикальной
Существенных различий в процессе разборки стиральной машины с вертикальной и фронтальной загрузкой нет. Различается только последовательность действий:
- сначала откручивают боковые крепежи, которые удерживают панель управления, затем отводят ее назад и отключают подключенные к ней клеммы;
- далее отсоединяют заливной клапан, предварительно разжав хомуты, и отключают резиновые шланги;
- затем откручивают крепежи, фиксирующие боковые панели, сдвигают их и осторожно снимают — это позволит получить доступ к болтам, которые крепят переднюю панель;
- после этого приступают к отключению основных узлов: мотора, помпы и прессостата;
- затем можно извлечь прижимной механизм и манжету люка;
- если необходимо снять бак, откручивают противовесы и отсоединяют амортизаторы.
Таким образом, вы сможете разобрать стиральную машину с вертикальной загрузкой.
Как собрать?
Собрать стиральную машинку LG достаточно просто. Нужно лишь выполнить все шаги в обратном порядке.
Ключевым моментом является правильное подключение разъемов и проводов. Если нарушить последовательность, это может привести к поломке устройства. На этом этапе будут полезны заранее сделанные фотографии.
Болты следует закручивать тщательно, чтобы они не выкрутились из резьбы во время вибрации машины при отжиме. Не забудьте промыть сливной шланг и очистить фильтры.
Перед тем как собрать стиральную машинку, важно тщательно очистить все компоненты от пыли и ржавчины, а также удалить налет и смазку. Если вы заметили износ резинок, их необходимо заменить.
Возможные сложности и способы их преодоления
При попытке самостоятельно разобрать стиральную машину LG, человек, не имеющий опыта, может столкнуться с рядом трудностей.
Рекомендации для их преодоления:
- Если у вас не так много опыта работы с бытовой техникой, обратная сборка стиральной машины может вызвать затруднения. Чтобы правильно подключить все провода и закрепить детали, рекомендуется записать весь процесс разборки на видео с помощью смартфона.
- При снятии верхней крышки иногда она может заедать. В этом случае не стоит использовать острые предметы для поддевания. Крышку можно аккуратно снять, совершая легкие раскачивающие движения, избегая чрезмерного усилия.
- Если некоторые металлические элементы прилипли или заржавели, их можно обработать смазкой, такой как WD-40.
В процессе сборки стиральной машины люди иногда сталкиваются с проблемой поиска нужных болтов, так как их может быть много. Чтобы избежать этой ситуации, полезно разложить болты по отдельным пакетам и сделать соответствующие пометки.
Заключение
Разобрать стиральную машинку LG самостоятельно вполне реально. Главное — следовать правильной последовательности шагов. Работайте медленно и осторожно, аккуратно откручивая детали и отсоединяя провода. После того как вы отремонтируете неисправные компоненты, сборка устройства осуществляется в обратном порядке.
Необходимые инструменты
Перед тем как приступить к разборке стиральной машины LG, важно подготовить все необходимые инструменты. Это не только упростит процесс, но и поможет избежать повреждений как самой машины, так и ее компонентов. Вот список инструментов, которые вам понадобятся:
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка обычно используется для снятия винтов, которые крепят крышки и панели, а плоская может пригодиться для поддевания деталей.
- Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки, которые могут удерживать различные элементы, такие как насос или барабан.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия хомутов и других крепежных элементов.
- Ключ для фильтра: Если ваша модель стиральной машины имеет фильтр, его может быть сложно открутить вручную. Специальный ключ для фильтра облегчит эту задачу.
- Мультиметр: Этот инструмент поможет вам проверить электрические компоненты на работоспособность, что особенно важно, если вы планируете устранять неполадки.
- Лоток для мелких деталей: Чтобы не потерять винты и другие мелкие элементы, используйте лоток или контейнер. Это поможет вам организовать рабочее пространство и упростит сборку машины обратно.
- Перчатки: Рекомендуется использовать перчатки, чтобы защитить руки от острых краев и загрязнений.
- Фонарик: Хорошее освещение поможет вам лучше видеть детали внутри машины, особенно если вы работаете в плохо освещенном помещении.
Подготовив все перечисленные инструменты, вы сможете значительно упростить процесс разборки стиральной машины LG и избежать возможных проблем. Убедитесь, что у вас есть все под рукой, прежде чем начинать работу, чтобы не отвлекаться на поиски нужного инструмента в процессе.
Безопасность при работе с электрическими компонентами
Работа с электрическими компонентами стиральной машины требует особого внимания к безопасности. Прежде всего, перед началом любых манипуляций с устройством необходимо отключить его от электросети. Это можно сделать, вытащив вилку из розетки или отключив автоматический выключатель, отвечающий за питание стиральной машины. Не забывайте, что даже после отключения от сети, некоторые компоненты могут оставаться под напряжением, поэтому важно подождать несколько минут перед началом работы.
Используйте защитные перчатки, чтобы избежать случайных порезов или электрических ударов. Также рекомендуется использовать антистатические браслеты, чтобы предотвратить повреждение чувствительных электронных компонентов статическим электричеством. Работайте в хорошо освещенном помещении, чтобы избежать ошибок и травм.
При разборке стиральной машины важно помнить о правильной организации рабочего места. Убедитесь, что у вас есть все необходимые инструменты под рукой, такие как отвертки, плоскогубцы и мультиметр. Разложите детали и крепежные элементы по отдельным контейнерам, чтобы не потерять их во время работы. Это также поможет избежать путаницы при сборке устройства обратно.
Не забывайте о правилах обращения с острыми и тяжелыми предметами. Если вам нужно поднять тяжелую деталь, лучше попросить кого-то помочь, чтобы избежать травм. Также следите за тем, чтобы не повредить проводку и другие компоненты при разборке.
Если вы не уверены в своих силах или не обладаете достаточными знаниями о работе с электрическими устройствами, лучше обратиться к специалисту. Неправильные действия могут привести не только к повреждению стиральной машины, но и к серьезным травмам. Безопасность должна быть вашим приоритетом при работе с электрическими компонентами.
Обслуживание и уход за стиральной машиной после сборки
После того как вы успешно разобрали и собрали свою стиральную машину LG, важно уделить внимание её обслуживанию и уходу, чтобы продлить срок службы устройства и обеспечить его эффективную работу. Ниже приведены основные рекомендации по уходу за стиральной машиной.
Регулярная чистка фильтров
Фильтры стиральной машины играют ключевую роль в её работе, предотвращая засорение и повреждение внутренних компонентов. Рекомендуется проверять и очищать фильтры не реже одного раза в месяц. Для этого:
- Отключите машину от электросети и водоснабжения.
- Найдите доступ к фильтру, который обычно расположен в нижней части машины.
- Откройте крышку фильтра и аккуратно извлеките его.
- Очистите фильтр от накопившихся волос, ворса и других загрязнений, промойте под струёй воды.
- Установите фильтр на место и закройте крышку.
Проверка шлангов и соединений
Регулярно проверяйте состояние шлангов, соединяющих стиральную машину с водопроводом и канализацией. Убедитесь, что шланги не имеют трещин или повреждений. Если вы заметили какие-либо проблемы, замените шланги на новые, чтобы избежать протечек и затоплений.
Очистка барабана и уплотнителей
Для предотвращения появления неприятных запахов и плесени рекомендуется периодически очищать барабан стиральной машины. Для этого:
- Запустите пустую стирку на высоких температурах (90°C) с добавлением специального средства для очистки стиральных машин или уксуса.
- После завершения цикла оставьте дверцу машины открытой на несколько часов для проветривания.
- Проверяйте уплотнители дверцы на наличие загрязнений и плесени, очищайте их мягкой тряпкой и моющим средством.
Уход за внешней частью машины
Не забывайте о внешнем виде вашей стиральной машины. Регулярно протирайте корпус машины мягкой влажной тряпкой, чтобы удалить пыль и грязь. Избегайте использования абразивных чистящих средств, которые могут повредить поверхность.
Профилактика и диагностика
Проводите регулярные проверки работы стиральной машины. Обратите внимание на необычные звуки, запахи или изменения в работе устройства. Если вы заметили какие-либо проблемы, не откладывайте диагностику и устранение неисправностей, чтобы избежать более серьезных поломок.
Соблюдение этих простых рекомендаций поможет вам поддерживать вашу стиральную машину LG в отличном состоянии, обеспечивая её надежную и долгосрочную работу.
